Газодиспергуюча мішалка і перемішуючий вузол

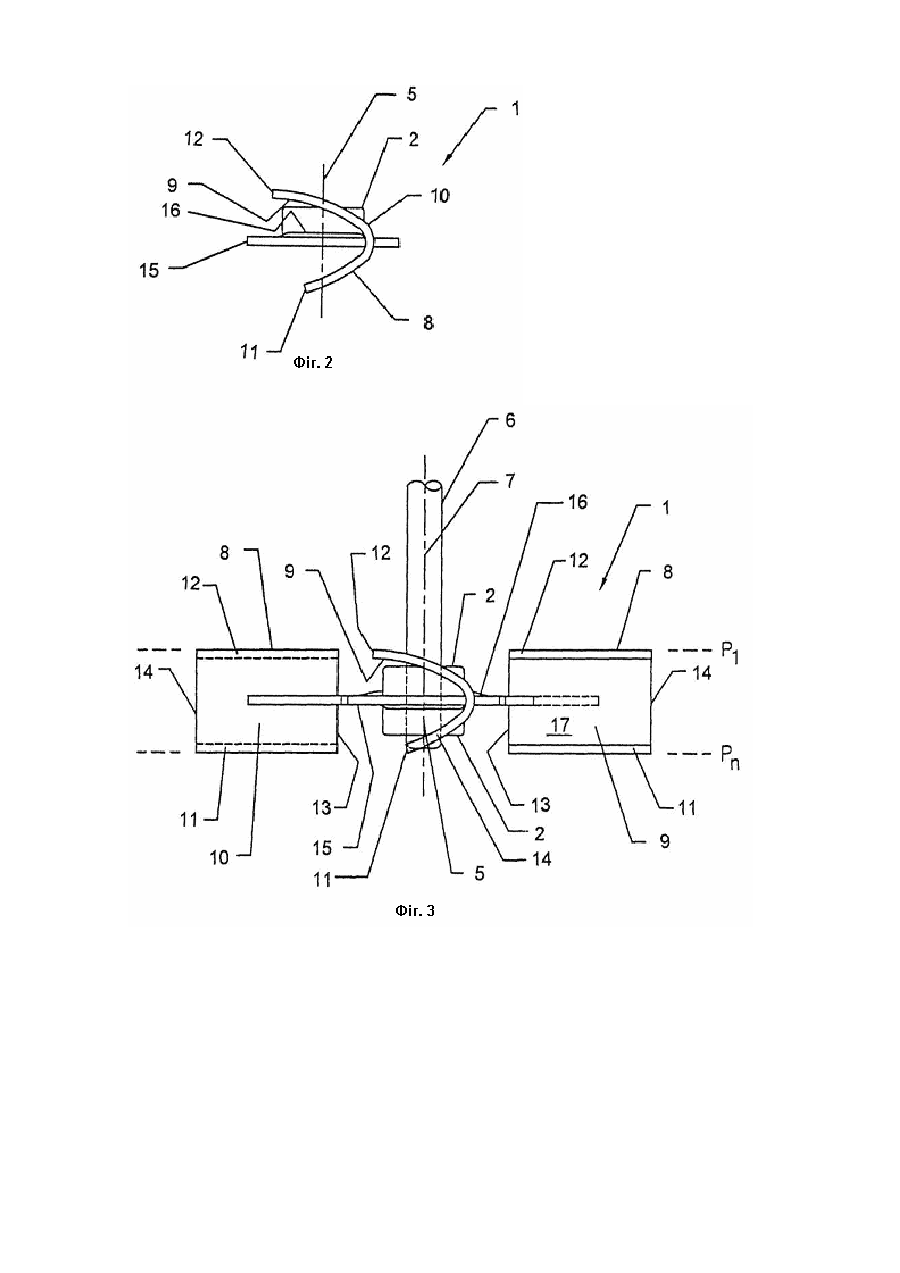

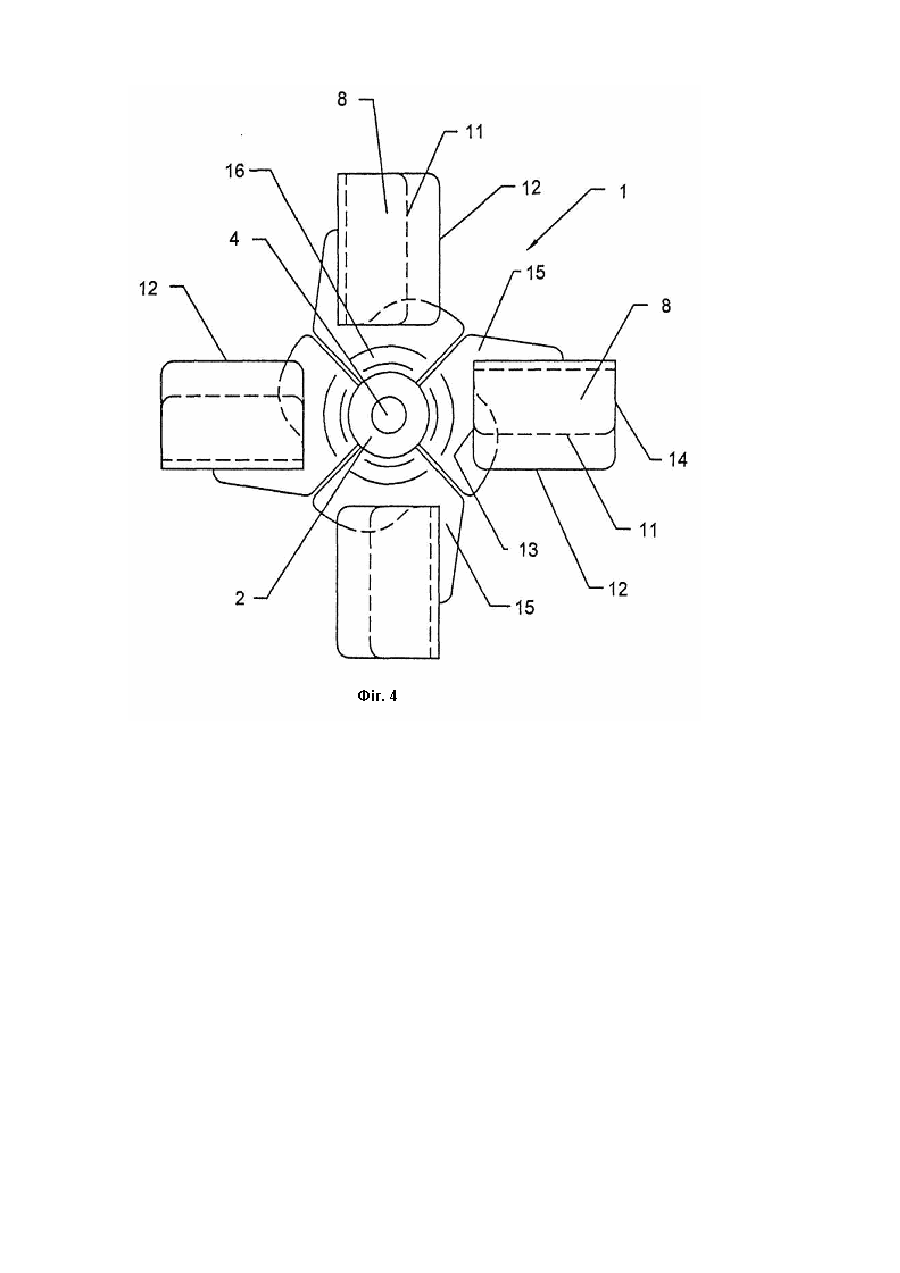

1. Газодиспергуюча мішалка, що містить втулку з центральним отвором, що має центральну вісь, при цьому отвір має такий розмір, що забезпечено проходження привідного вала, який має поздовжню вертикальну вісь, так, що центральна вісь отвору співпадає з поздовжньою віссю вала, при цьому мішалка має велику кількість кутів і кромок закругленої форми, мішалка також має множину лопатей, прикріплених до втулки і виступаючих радіально назовні від центральної осі, яка відрізняється тим, що кожна із згаданих лопатей має передню угнуту поверхню і задню опуклу поверхню, кожна з яких обмежена нижньою кромкою, верхньою кромкою, внутрішньою кромкою і зовнішньою кромкою, а згадана угнута поверхня має таку конфігурацію, що верхня кромка нависає над нижньою кромкою.

2. Мішалка за п. 1, яка відрізняється тим, що лопаті з'єднані втулкою за допомогою щонайменше одного кронштейна, який виконаний як єдине ціле зі згаданою втулкою і проходить радіально назовні від центральної осі.

3. Мішалка за п. 2, яка відрізняється тим, що дві лопаті прикріплені до згаданої втулки протилежно одна до одної.

4. Мішалка за п. 1, яка відрізняється тим, що лопаті прикріплені до втулки шляхом зварювання.

5. Мішалка за п. 1, яка відрізняється тим, що лопаті прикріплені до втулки шляхом кування спільно зі втулкою.

6. Мішалка за п. 1, яка відрізняється тим, що лопаті прикріплені до втулки шляхом лиття спільно зі втулкою.

7. Мішалка за п. 1, яка відрізняється тим, що лопаті прикріплені до втулки шляхом зварювання з проміжним кронштейном, виконаним як єдине ціле зі втулкою.

8. Мішалка за п. 2, яка відрізняється тим, що мішалка виконана із сталі зі скляним покриттям.

9. Мішалка за п. 8, яка відрізняється тим, що сталь являє собою нержавіючу сталь.

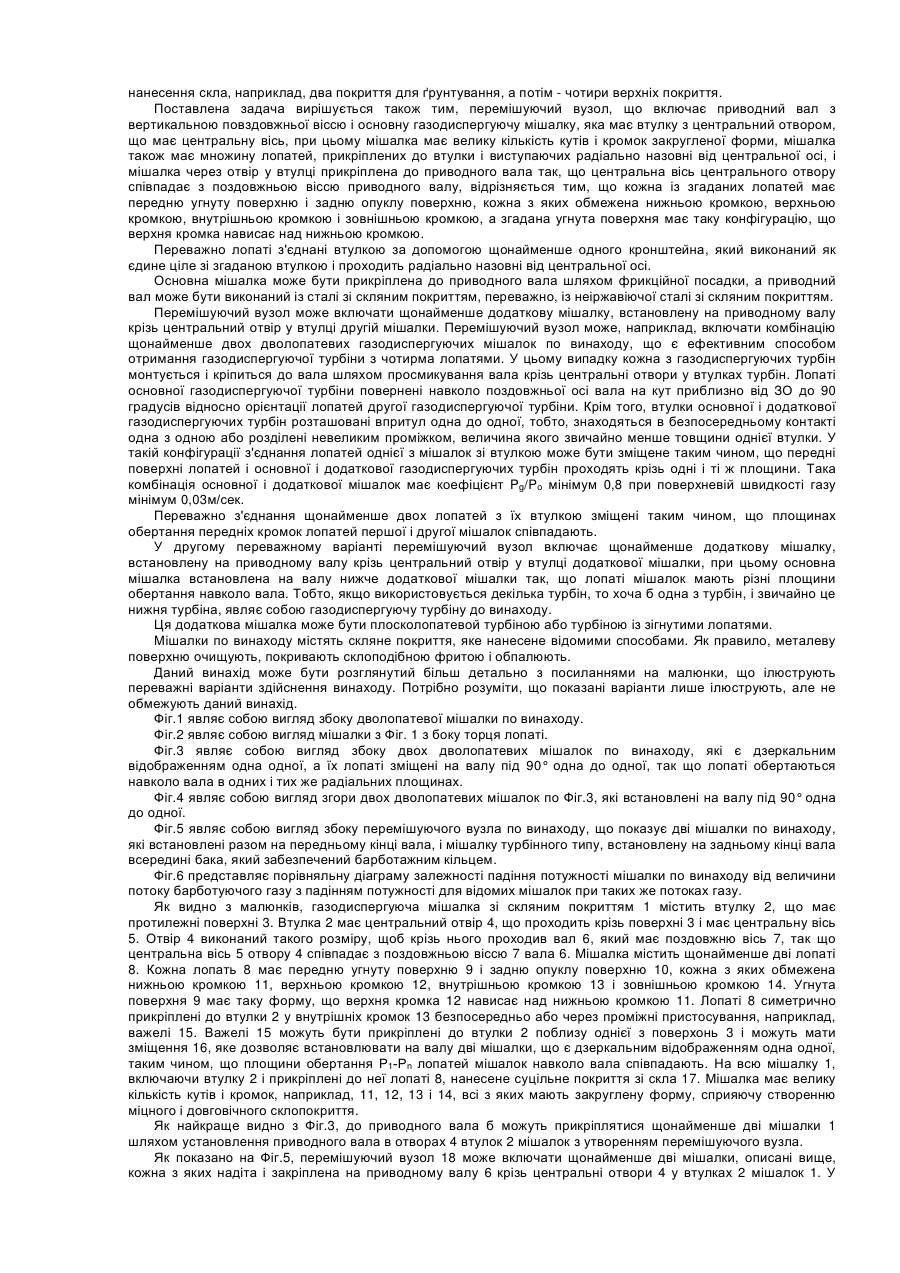

10. Перемішуючий вузол, що включає привідний вал з вертикальною повздовжньою віссю і основну газодиспергуючу мішалку, яка містить втулку з центральним отвором, що має центральну вісь, при цьому мішалка має велику кількість кутів і кромок закругленої форми, мішалка також має множину лопатей, прикріплених до втулки і виступаючих радіально назовні від центральної осі, і мішалка через отвір у втулці прикріплена до привідного вала так, що центральна вісь центрального отвору співпадає з поздовжньою віссю привідного вала, який відрізняється тим, що кожна із згаданих лопатей має передню угнуту поверхню і задню опуклу поверхню, кожна з яких обмежена нижньою кромкою, верхньою кромкою, внутрішньою кромкою і зовнішньою кромкою, а згадана угнута поверхня має таку конфігурацію, що верхня кромка нависає над нижньою кромкою.

11. Перемішуючий вузол за п. 10, який відрізняється тим, що лопаті з'єднані з втулкою за допомогою щонайменше одного кронштейна, який виконаний як єдине ціле зі згаданою втулкою і проходить радіально назовні від центральної осі.

12. Перемішуючий вузол за п. 11, який відрізняється тим, що основна мішалка прикріплена до привідного вала шляхом фрикційної посадки.

13. Перемішуючий вузол за п. 11, який відрізняється тим, що привідний вал виконаний із сталі зі скляним покриттям.

14. Перемішуючий вузол за п. 11, який відрізняється тим, що привідний вал виконаний із нержавіючої сталі зі скляним покриттям.

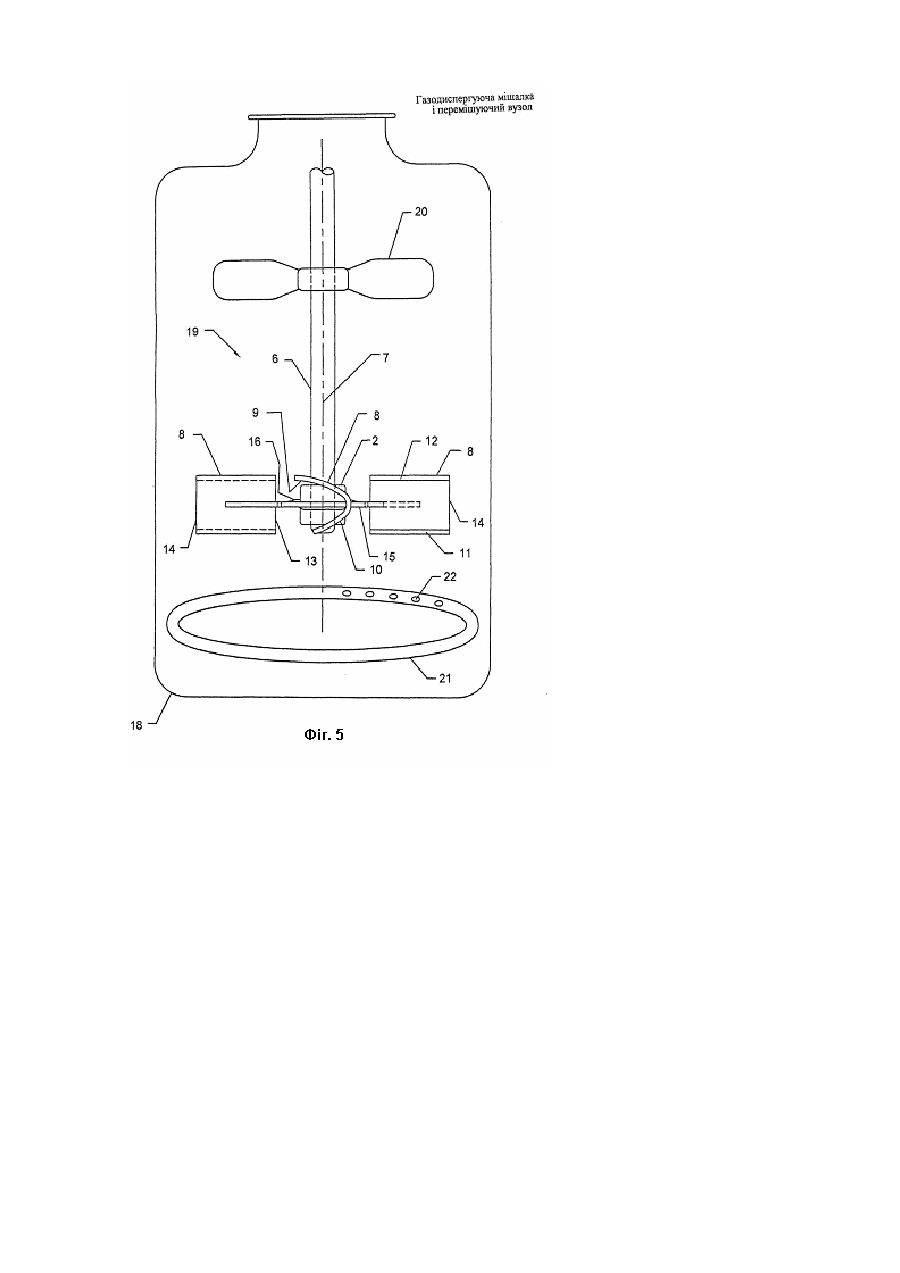

15. Перемішуючий вузол за п. 11, який відрізняється тим, що включає щонайменше одну додаткову мішалку, встановлену на привідному валу крізь центральний отвір у втулці додаткової мішалки.

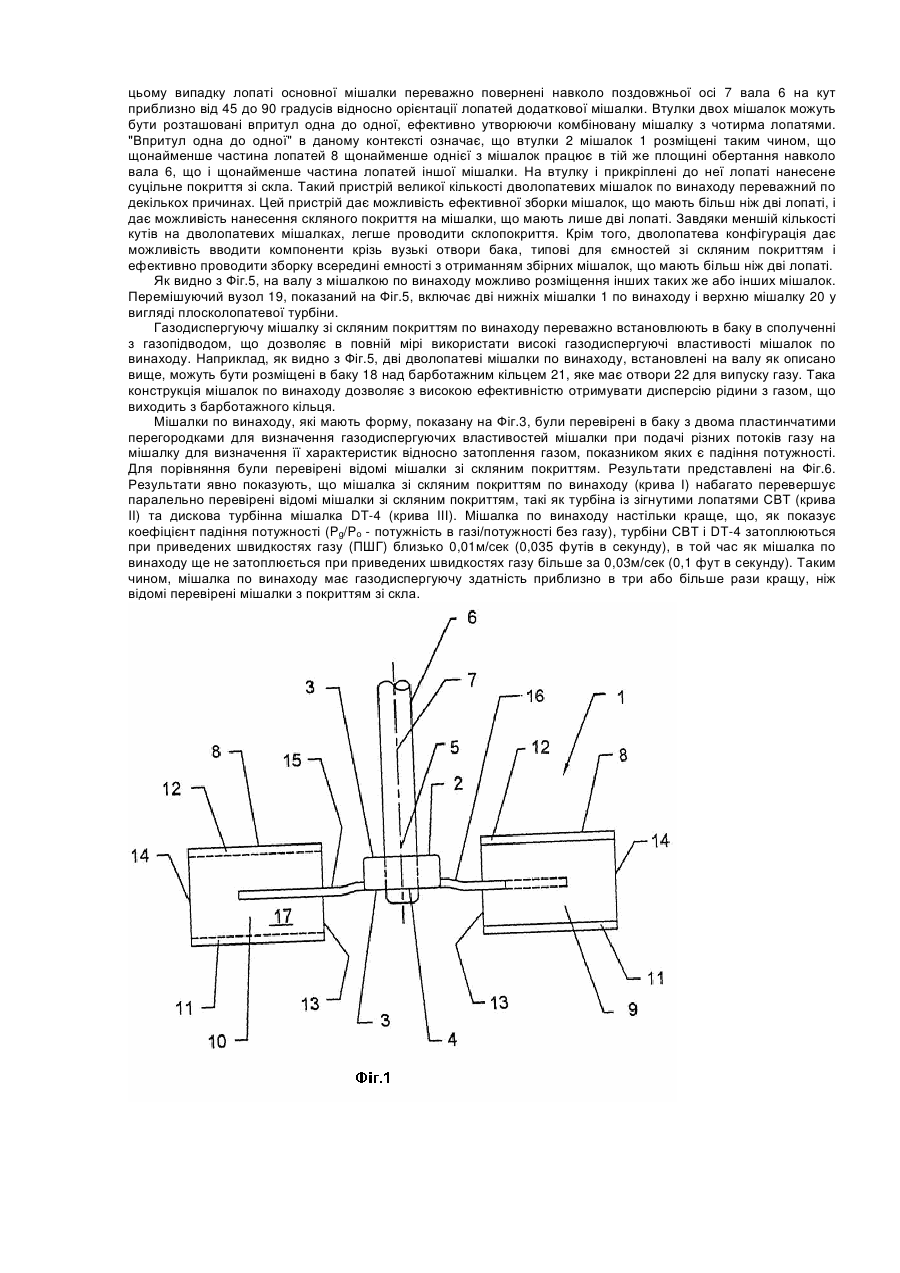

16. Перемішуючий вузол за п. 11, який відрізняється тим, що лопаті основної мішалки повернені навколо поздовжньої осі вала на кут приблизно від 45 до 90 градусів відносно орієнтації лопатей додаткової мішалки, а втулки основної і додаткової мішалок розташовані впритул одна до одної.

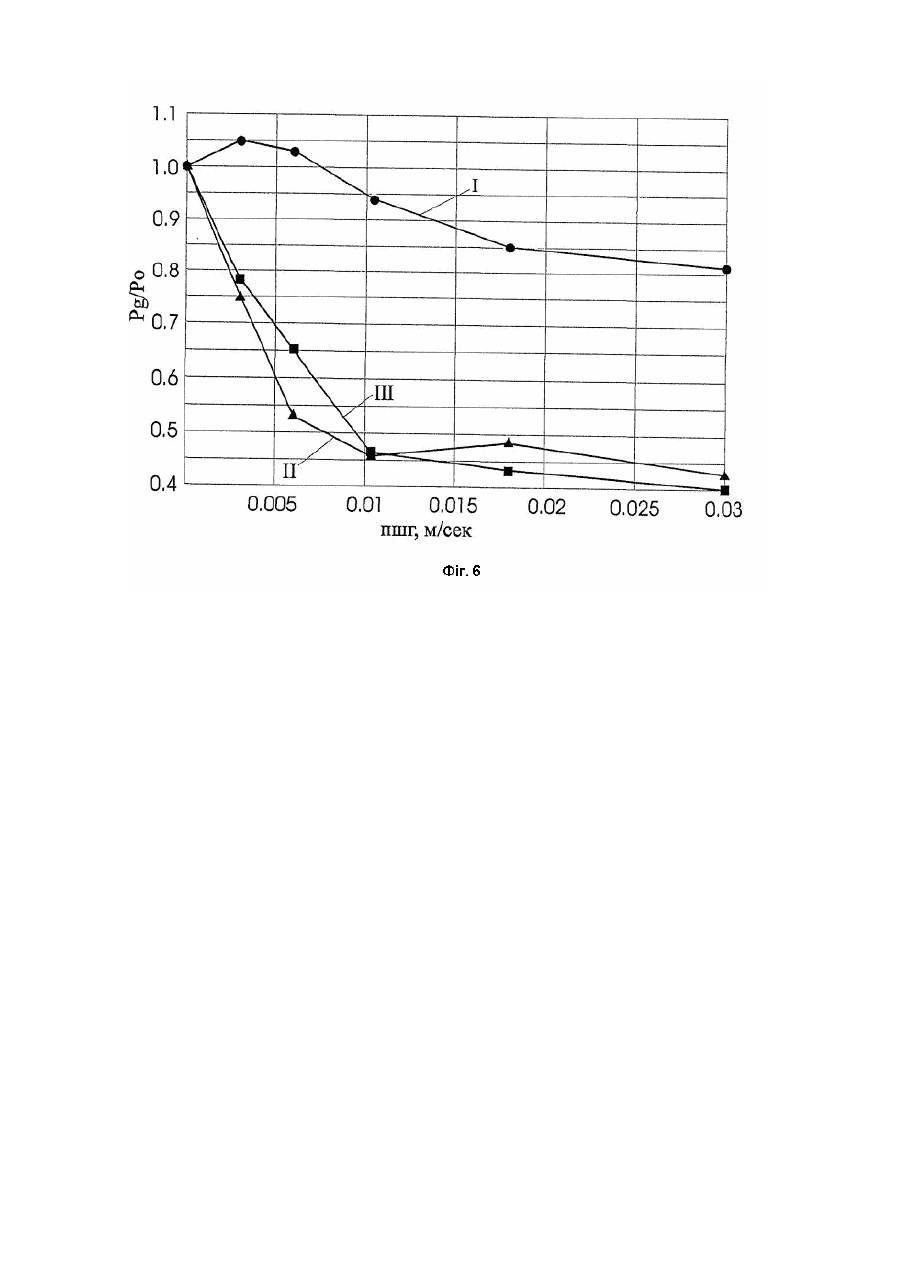

17. Перемішуючий вузол за п. 16, який відрізняється тим, що основна газодиспергуюча мішалка виконана з можливістю забезпечення коефіцієнта падіння потужності Pg/Po мінімум 0,8 при приведеній швидкості газу мінімум 0,03 м/сек.

18. Перемішуючий вузол за п. 16, який відрізняється тим, що з'єднання щонайменше двох лопатей з їх втулкою зміщені таким чином, що площини обертання передніх кромок лопатей основної і додаткової мішалок співпадають.

19. Перемішуючий вузол за п. 10, який відрізняється тим, що включає щонайменше одну додаткову мішалку, встановлену на привідному валу крізь центральний отвір у втулці додаткової мішалки, при цьому основна мішалка встановлена на валу нижче додаткової мішалки так, що лопаті мішалок мають різні площини обертання навколо вала.

20. Перемішуючий вузол за п. 19, який відрізняється тим, що додаткова мішалка являє собою плосколопатеву турбіну.

21. Перемішуючий вузол за п. 19, який відрізняється тим, що додаткова мішалка являє собою турбіну із зігнутими лопатями.
