Мішалка

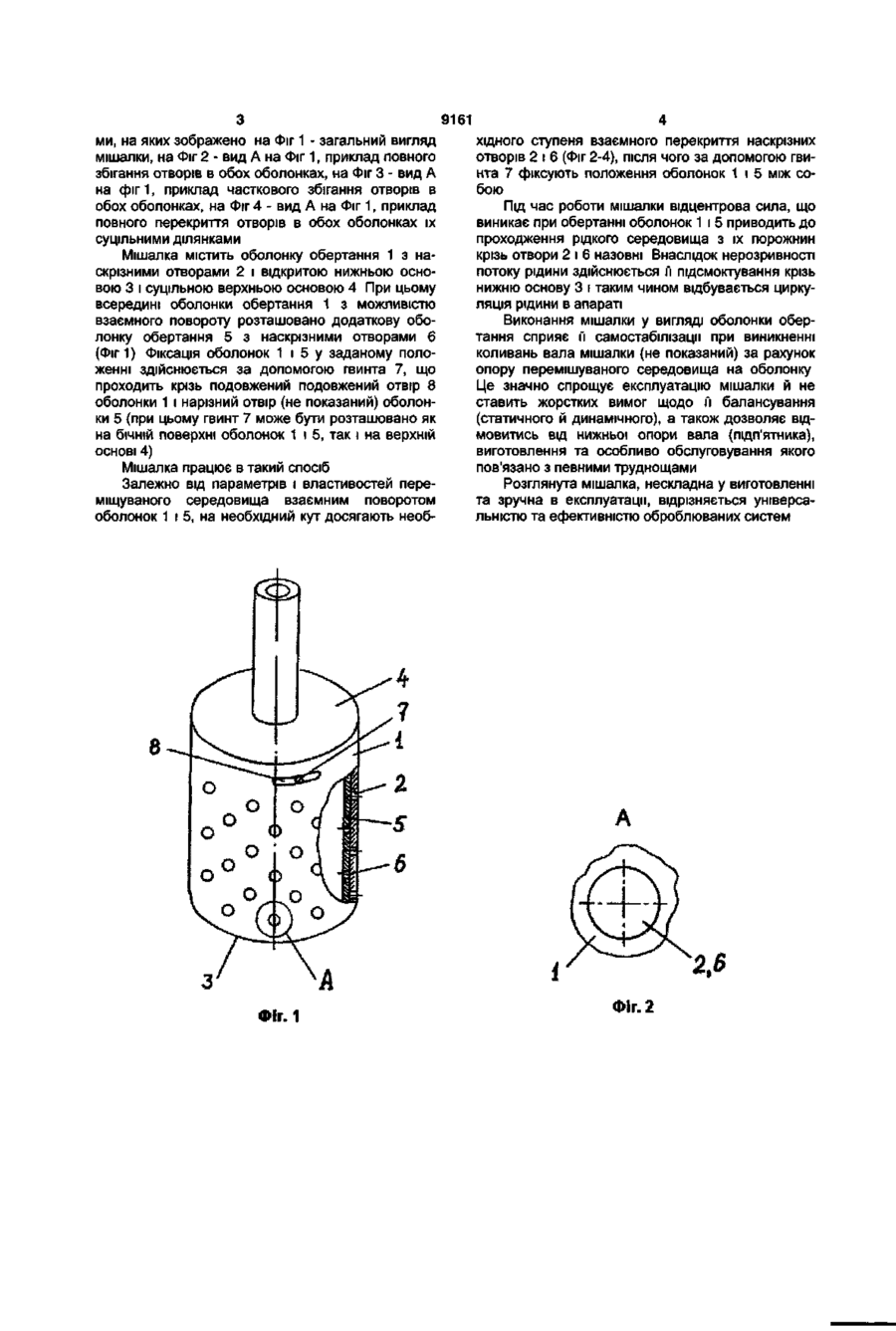

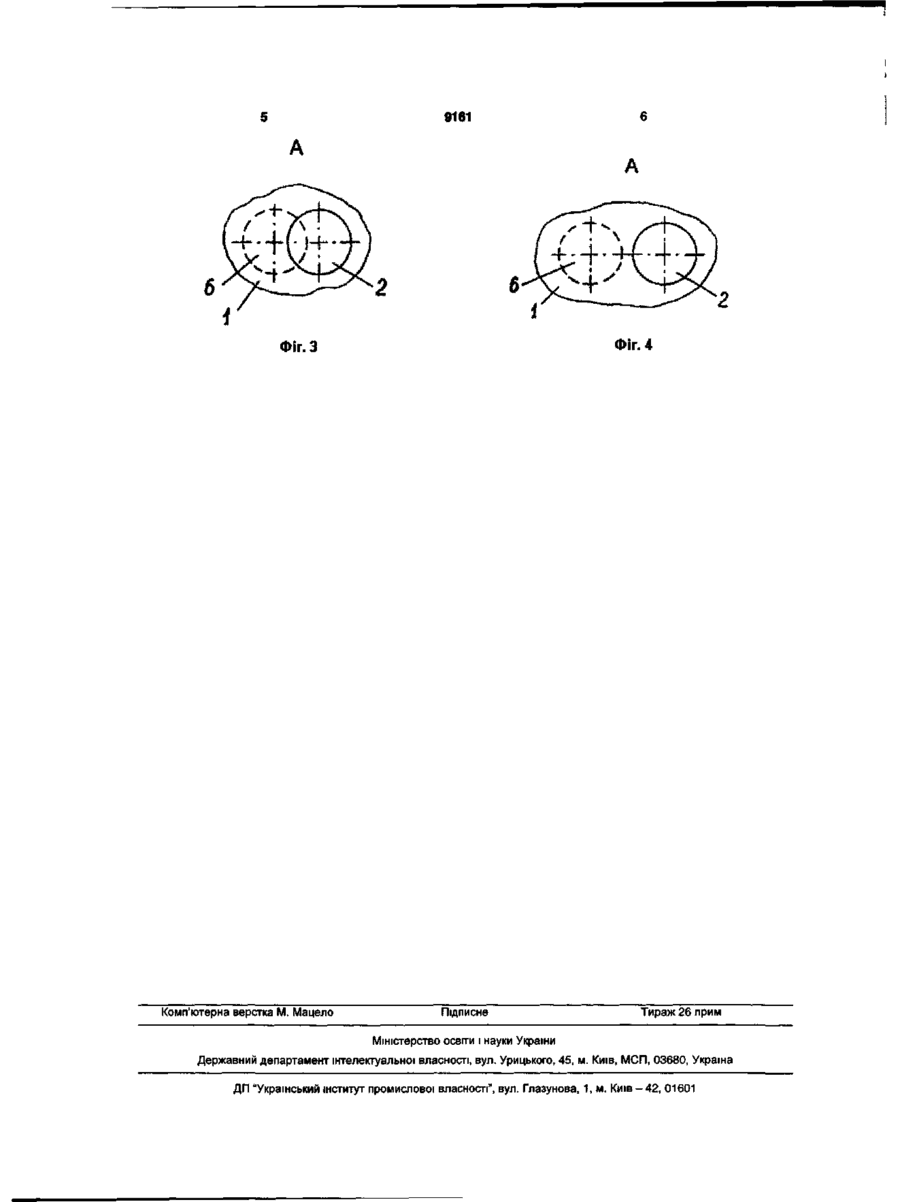

Мішалка, що містить оболонку обертання з наскрізними отворами та щонайменше однією відкритою основою, яка відрізняється тим, що всередині оболонки обертання з можливістю взаємного повороту та фіксації в заданому положенні розташовано додаткову оболонку обертання з наскрізними отворами. а отже - і невисока ефективність процесу перемішування рідких систем з різними параметрами та властивостями. В основу корисної моделі покладено задачу вдосконалення мішалки, в якій нове виконання її робочого елемента - оболонки обертання - забезпечило би можливість простого регулювання розмірів і форми отворів у бічній стінці оболонки обертання, а отже - і підвищення ефективності перемішування рідкої суміші. Поставлена задача досягається тим, що в мішалці, що містить оболонку обертання з наскрізними отворами та щонайменше однією відкритою основою, згідно з пропонованою корисною моделлю новим є те, що всередині оболонки обертання з можливістю взаємного повороту та фіксації в заданому положенні розташовано додаткову оболонку обертання з наскрізними отворами. Спорядження мішалки додатковою оболонкою обертання з наскрізними отворами дозволяє шляхом відносного повороту обох оболонок регулювати форму й розміри каналів для проходу переміщуваної системи, утворених відповідними отворами основної й додаткової оболонок. Це суттєво підвищує можливість інтенсифікації процесу перемішування рідкої системи залежно від її параметрів і властивостей. Крім того, за умови необхідності отримання робочого органу мішалки без зазначених каналів обидві оболонки повертають одну відносно другої на необхідний кут, при цьому отвори однієї оболонки перекриваються суцільною ділянкою другої оболонки і таким чином „подвійна" оболонка, утворена основною й додатковою оболонками, стає суцільною (без наскрізних отворів). Суть корисної моделі пояснюється креслення О> 9161 ми, на яких зображено на Фіг 1 - загальний вигляд мішалки, на Фіг 2 - вид А на Фіг 1, приклад повного збігання отворів в обох оболонках, на Фіг 3 - вид А на фіг 1, приклад часткового збігання отворів в обох оболонках, на Фіг 4 - вид А на Фіг 1, приклад повного перекриття отворів в обох оболонках їх суцільними ділянками Мішалка містить оболонку обертання 1 з наскрізними отворами 2 і відкритою нижньою основою 3 і суцільною верхньою основою 4 При цьому всередині оболонки обертання 1 з можливістю взаємного повороту розташовано додаткову оболонку обертання 5 з наскрізними отворами 6 (Фіг 1) Фіксація оболонок 1 і 5 у заданому положенні здійснюється за допомогою гвинта 7, що проходить крізь подовжений подовжений отвір 8 оболонки 1 і нарізний отвір (не показаний) оболонки 5 (при цьому гвинт 7 може бути розташовано як на бічній поверхні оболонок 1 і 5, так і на верхній основі 4) Мішалка працює в такий спосіб Залежно від параметрів і властивостей переміщуваного середовища взаємним поворотом оболонок 1 і 5, на необхідний кут досягають необ Фіг. 1 хідного ступеня взаємного перекриття наскрізних отворів 2 і 6 (Фіг 2-4), після чого за допомогою гвинта 7 фіксують положення оболонок 1 і 5 між собою Під час роботи мішалки відцентрова сила, що виникає при обертанні оболонок 1 і 5 приводить до проходження рідкого середовища з їх порожнин крізь отвори 2 і 6 назовні Внаслідок нерозривності потоку рідини здійснюється її підсмоктування крізь нижню основу 3 і таким чином відбувається циркуляція рідини в апараті Виконання мішалки у вигляді оболонки обертання сприяє її самостабшізаци при виникненні коливань вала мішалки (не показаний) за рахунок опору перемішуваного середовища на оболонку Це значно спрощує експлуатацію мішалки й не ставить жорстких вимог щодо її балансування (статичного й динамічного), а також дозволяє відмовитись від нижньої опори вала (підп'ятника), виготовлення та особливо обслуговування якого пов'язано з певними труднощами Розглянута мішалка, нескладна у виготовленні та зручна в експлуатації, відрізняється універсальністю та ефективністю оброблюваних систем Фіг. 2 9161 A Фіг. 4 Фіг. З Комп'ютерна верстка М. Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
