Установка для посередньо-випарного охолодження повітря

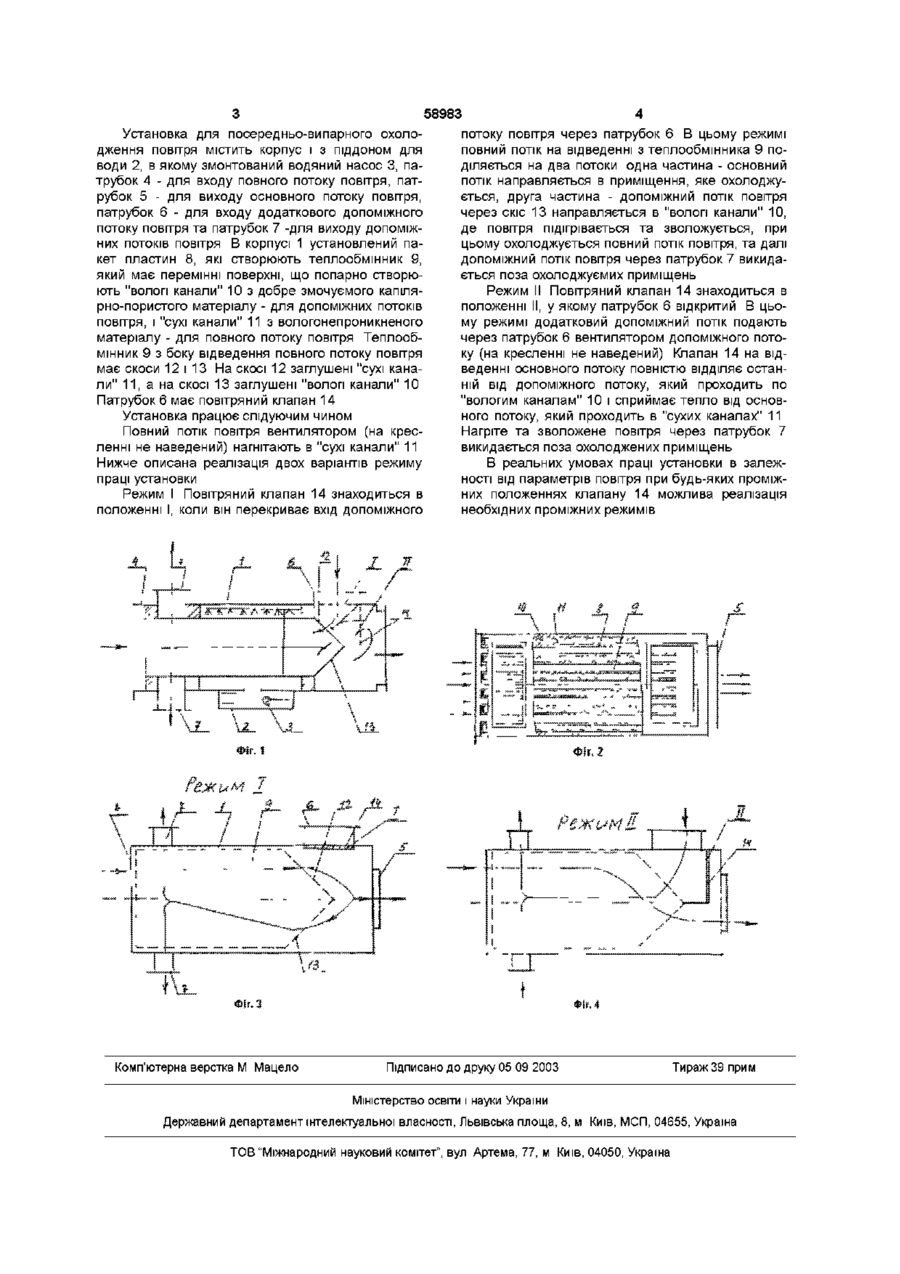

Установка для посередньо-випарного охолодження повітря, яка містить корпус з піддоном, патрубки для підводу повного та відведення основного та допоміжного потоків повітря, пакети послідовно встановлених пластин, які утворюють теплообмінник, що має перемінні поверхні, котрі утворюють сухі канали з вологонепроникненого матеріалу та "вологі канали" з капілярно-пористого матеріалу, причому останні з одного торця виконані сполученими з "сухими каналами", а з другого торця - заглушені, яка відрізняється тим, що пакети пластин теплообмінника з боку відведення повного потоку повітря виконані зі скосами в бік відведення цього повітря, причому в верхній частині скосу заглушені "сухі канали" основного потоку, в нижній частині скосу - заглушені "вологі канали", та понад скосом в верхній частині корпусу встановлений патрубок входу додаткового допоміжного потоку, який має повітряний клапан, а в нижній частині корпусу з протилежного боку встановлений додатковий патрубок відведення допоміжного потоку повітря Винахід відноситься до посередньо-випарного охолодження повітря Відома установка для посередньо-випарного охолодження повітря, яка містить корпус з піддоном, патрубки для підводу повного та відведення основного та допоміжного потоків повітря, пакети послідовно встановлених пластин, які створюють теплообмінник, що має перемінні поверхні, котрі утворюють "сухі канали" з вологонепроникненого матеріалу та "вологі канали" з капілярно-пористого матеріалу, причому останні з одного торця виконані сполученими з "сухими каналами", а з другого торця - заглушені (див , наприклад, авторське свідоцтво СРСР №407519, МПК7 F24 F3/14), Ця установка є найбільш близьким аналогом пристрою, що заявляється Недоліком відомого пристрою є неможливість регулювання режимів роботи в залежності від параметрів надвірного атмосферного повітря та повітря в охолоджувальних приміщеннях для створення оптимальних режимів роботи установки, що дозволяло б підвищувати и ефективність і економічність В основу винаходу поставлена задача вдосконалення установки для посередньо-випарного охолодження повітря, в якій шляхом зміни конструкції теплообмінника забезпечується оптимальне регулювання роботи установки Поставлена задача вирішується тим, що в установці для посередньо-випарного охолодження повітря, яка містить корпус з піддоном, патрубки для підводу повного та відведення основного та допоміжного потоків повітря, пакети послідовно встановлених пластин, які створюють теплообмінник, що має перемінні поверхні, котрі утворюють "сухі канали" з вологонепроникненого матеріалу та "вологі канали" з капілярно-пористого матеріалу, причому останні з одного торця виконані сполученими з "сухими каналами", а з другого торця - заглушені, згідно з винаходом, пакети пластин теплообмінника з боку відведення повного потоку повітря виконані зі скосами в бік відведення цього повітря, причому в верхній частині скосу заглушені "сухі канали" основного потоку, в нижній частині скосу - заглушені "вологі канали" та понад скосом в верхній частині корпусу встановлений патрубок входу додаткового допоміжного потоку, який має повітряний клапан, а в нижній частині корпусу з протилежного боку встановлений додатковий патрубок відведення допоміжного потоку повітря Запропонована конструкція забезпечує оптимальну роботу в різних режимах Суть запропонованого винаходу пояснюється кресленнями, де зображені - на фіг 1 - загальний вигляд установки, - на фіг 2 - загальний вигляд в плані, - на фіг 3 і фіг 4 - схеми руху потоків повітря при крайніх положеннях повітряного клапану CO 00 о> 00 ю 58983 Установка для посередньо-випарного охолодження повітря містить корпус і з піддоном для води 2, в якому змонтований водяний насос 3, патрубок 4 - для входу повного потоку повітря, патрубок 5 - для виходу основного потоку повітря, патрубок 6 - для входу додаткового допоміжного потоку повітря та патрубок 7 -для виходу допоміжних потоків повітря В корпусі 1 установлений пакет пластин 8, які створюють теплообмінник 9, який має перемінні поверхні, що попарно створюють "вологі канали" 10 з добре змочуємого капілярно-пористого матеріалу - для допоміжних потоків повітря, і "сухі канали" 11 з вологонепроникненого матеріалу - для повного потоку повітря Теплообмінник 9 з боку відведення повного потоку повітря має скоси 12 і 13 На скосі 12 заглушені "сухі канали" 11, а на скосі 13 заглушені "вологі канали" 10 Патрубок 6 має повітряний клапан 14 Установка працює слідуючим чином Повний потік повітря вентилятором (на кресленні не наведений) нагнітають в "сухі канали" 11 Нижче описана реалізація двох варіантів режиму праці установки Режим І Повітряний клапан 14 знаходиться в положенні І, коли він перекриває вхід допоміжного потоку повітря через патрубок 6 В цьому режимі повний потік на відведенні з теплообмінника 9 поділяється на два потоки одна частина - основний потік направляється в приміщення, яке охолоджується, друга частина - допоміжний потік повітря через скіс 13 направляється в "вологі канали" 10, де повітря підігрівається та зволожується, при цьому охолоджується повний потік повітря, та далі допоміжний потік повітря через патрубок 7 викидається поза охолоджуємих приміщень Режим II Повітряний клапан 14 знаходиться в положенні II, у якому патрубок 6 відкритий В цьому режимі додатковий допоміжний потік подають через патрубок 6 вентилятором допоміжного потоку (на кресленні не наведений) Клапан 14 на відведенні основного потоку повністю ВІДДІЛЯЄ останній від допоміжного потоку, який проходить по "вологим каналам" 10 і сприймає тепло від основного потоку, який проходить в "сухих каналах" 11 Нагріте та зволожене повітря через патрубок 7 викидається поза охолоджених приміщень В реальних умовах праці установки в залежності від параметрів повітря при будь-яких проміжних положеннях клапану 14 можлива реалізація необхідних проміжних режимів г. І Іг.З Комп'ютерна верстка М Мацело Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
