Оптико-електронна мішень стрілецького тренажера

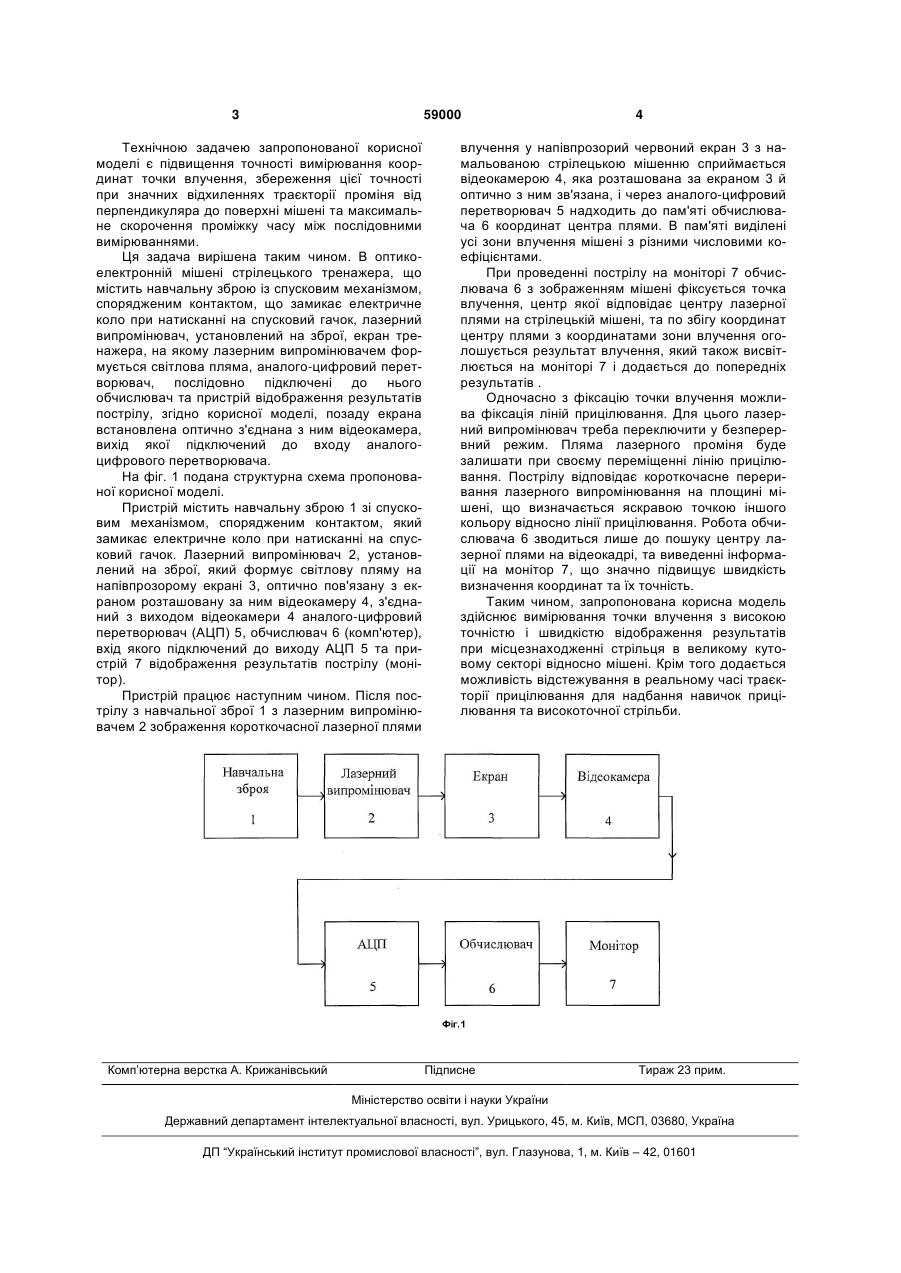

Оптико-електронна мішень стрілецького тренажера, що містить навчальну зброю із спусковим 3 59000 Технічною задачею запропонованої корисної моделі є підвищення точності вимірювання координат точки влучення, збереження цієї точності при значних відхиленнях траєкторії проміня від перпендикуляра до поверхні мішені та максимальне скорочення проміжку часу між послідовними вимірюваннями. Ця задача вирішена таким чином. В оптикоелектронній мішені стрілецького тренажера, що містить навчальну зброю із спусковим механізмом, спорядженим контактом, що замикає електричне коло при натисканні на спусковий гачок, лазерний випромінювач, установлений на зброї, екран тренажера, на якому лазерним випромінювачем формується світлова пляма, аналого-цифровий перетворювач, послідовно підключені до нього обчислювач та пристрій відображення результатів пострілу, згідно корисної моделі, позаду екрана встановлена оптично з'єднана з ним відеокамера, вихід якої підключений до входу аналогоцифрового перетворювача. На фіг. 1 подана структурна схема пропонованої корисної моделі. Пристрій містить навчальну зброю 1 зі спусковим механізмом, спорядженим контактом, який замикає електричне коло при натисканні на спусковий гачок. Лазерний випромінювач 2, установлений на зброї, який формує світлову пляму на напівпрозорому екрані 3, оптично пов'язану з екраном розташовану за ним відеокамеру 4, з'єднаний з виходом відеокамери 4 аналого-цифровий перетворювач (АЦП) 5, обчислювач 6 (комп'ютер), вхід якого підключений до виходу АЦП 5 та пристрій 7 відображення результатів пострілу (монітор). Пристрій працює наступним чином. Після пострілу з навчальної зброї 1 з лазерним випромінювачем 2 зображення короткочасної лазерної плями Комп’ютерна верстка А. Крижанівський 4 влучення у напівпрозорий червоний екран 3 з намальованою стрілецькою мішенню сприймається відеокамерою 4, яка розташована за екраном 3 й оптично з ним зв'язана, і через аналого-цифровий перетворювач 5 надходить до пам'яті обчислювача 6 координат центра плями. В пам'яті виділені усі зони влучення мішені з різними числовими коефіцієнтами. При проведенні пострілу на моніторі 7 обчислювача 6 з зображенням мішені фіксується точка влучення, центр якої відповідає центру лазерної плями на стрілецькій мішені, та по збігу координат центру плями з координатами зони влучення оголошується результат влучення, який також висвітлюється на моніторі 7 і додається до попередніх результатів . Одночасно з фіксацію точки влучення можлива фіксація ліній прицілювання. Для цього лазерний випромінювач треба переключити у безперервний режим. Пляма лазерного проміня буде залишати при своєму переміщенні лінію прицілювання. Пострілу відповідає короткочасне переривання лазерного випромінювання на площині мішені, що визначається яскравою точкою іншого кольору відносно лінії прицілювання. Робота обчислювача 6 зводиться лише до пошуку центру лазерної плями на відеокадрі, та виведенні інформації на монітор 7, що значно підвищує швидкість визначення координат та їх точність. Таким чином, запропонована корисна модель здійснює вимірювання точки влучення з високою точністю і швидкістю відображення результатів при місцезнаходженні стрільця в великому кутовому секторі відносно мішені. Крім того додається можливість відстежування в реальному часі траєкторії прицілювання для надбання навичок прицілювання та високоточної стрільби. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
