Гаситель сплесків у паливному баці ракети
Номер патенту: 58999
Опубліковано: 26.04.2011
Автори: Абраменко Наталія Володимирівна, Горелова Кристина Вітальївна, Іванова Галина Антонівна, Давидов Сергій Олександрович, Кулінич Лариса Анатольївна
Формула / Реферат
Гаситель сплесків у паливному баці ракети, що містить зрізаний конус, розташований по всій довжині бака над забірним пристроєм та перфорованим екраном, який відрізняється тим, що додатково має співвісно встановлені зрізані конуси меншої висоти, причому всю систему конусів виготовлено з капілярної сітки з величиною отвору від 100 до 200 мікрон.
Текст

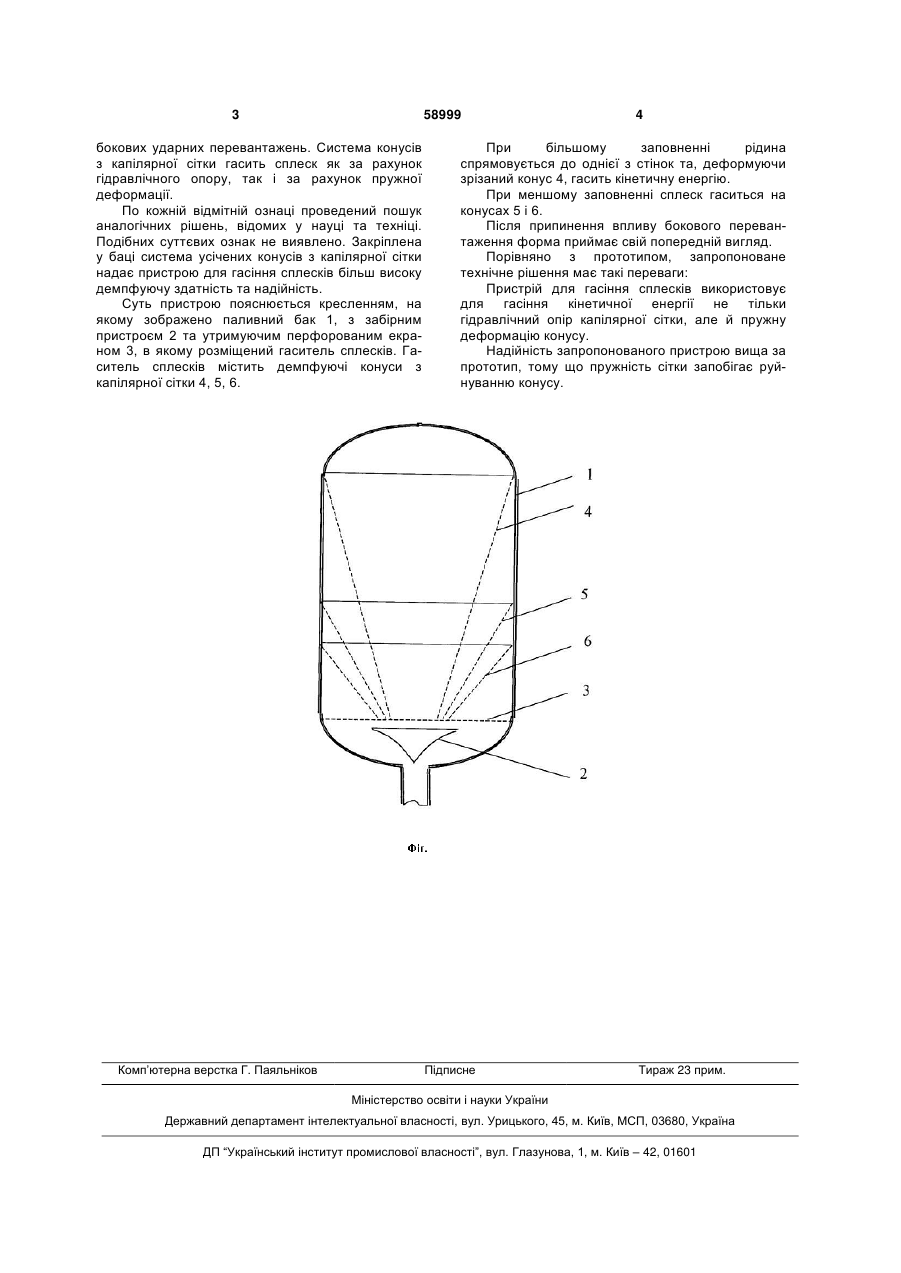

Гаситель сплесків у паливному баці ракети, що містить зрізаний конус, розташований по всій довжині бака над забірним пристроєм та перфорованим екраном, який відрізняється тим, що додатково має співвісно встановлені зрізані конуси меншої висоти, причому всю систему конусів виготовлено з капілярної сітки з величиною отвору від 100 до 200 мікрон. (19) (21) u201014600 (22) 06.12.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) ДАВИДОВ СЕРГІЙ ОЛЕКСАНДРОВИЧ, ІВАНОВА ГАЛИНА АНТОНІВНА, КУЛІНИЧ ЛАРИСА АНАТОЛЬЇВНА, АВРАМЕНКО НАТАЛІЯ ВАСИЛІВНА, ГОРЕЛОВА КРИСТИНА ВІТАЛЬЇВНА (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ОЛЕСЯ ГОНЧАРА 3 58999 бокових ударних перевантажень. Система конусів з капілярної сітки гасить сплеск як за рахунок гідравлічного опору, так і за рахунок пружної деформації. По кожній відмітній ознаці проведений пошук аналогічних рішень, відомих у науці та техніці. Подібних суттєвих ознак не виявлено. Закріплена у баці система усічених конусів з капілярної сітки надає пристрою для гасіння сплесків більш високу демпфуючу здатність та надійність. Суть пристрою пояснюється кресленням, на якому зображено паливний бак 1, з забірним пристроєм 2 та утримуючим перфорованим екраном 3, в якому розміщений гаситель сплесків. Гаситель сплесків містить демпфуючі конуси з капілярної сітки 4, 5, 6. Комп’ютерна верстка Г. Паяльніков 4 При більшому заповненні рідина спрямовується до однієї з стінок та, деформуючи зрізаний конус 4, гасить кінетичну енергію. При меншому заповненні сплеск гаситься на конусах 5 і 6. Після припинення впливу бокового перевантаження форма приймає свій попередній вигляд. Порівняно з прототипом, запропоноване технічне рішення має такі переваги: Пристрій для гасіння сплесків використовує для гасіння кінетичної енергії не тільки гідравлічний опір капілярної сітки, але й пружну деформацію конусу. Надійність запропонованого пристрою вища за прототип, тому що пружність сітки запобігає руйнуванню конусу. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSuppressor of splashes in fuel tank of a rocket
Автори англійськоюDavydov Serhii Oleksandrovych, Ivanova Halyna Antonivna, Kulinych Larysa Anatoliivna, Abramenko Natalia Volodymirivna, Horelova Krystyna Vitaliivna
Назва патенту російськоюГаситель всплесков в топливном баке ракеты
Автори російськоюДавыдов Сергей Александрович, Иванова Галина Антоновна, Кулинич Лариса Анатольевна, Абраменко Наталья ВЛАДИМИРОВНА, Горелова Кристина Витальевна
МПК / Мітки
МПК: F02K 9/00
Мітки: ракети, гаситель, паливному, сплесків, баці
