Спосіб регулювання швидкості переміщення рухомої поперечини гідравлічного преса

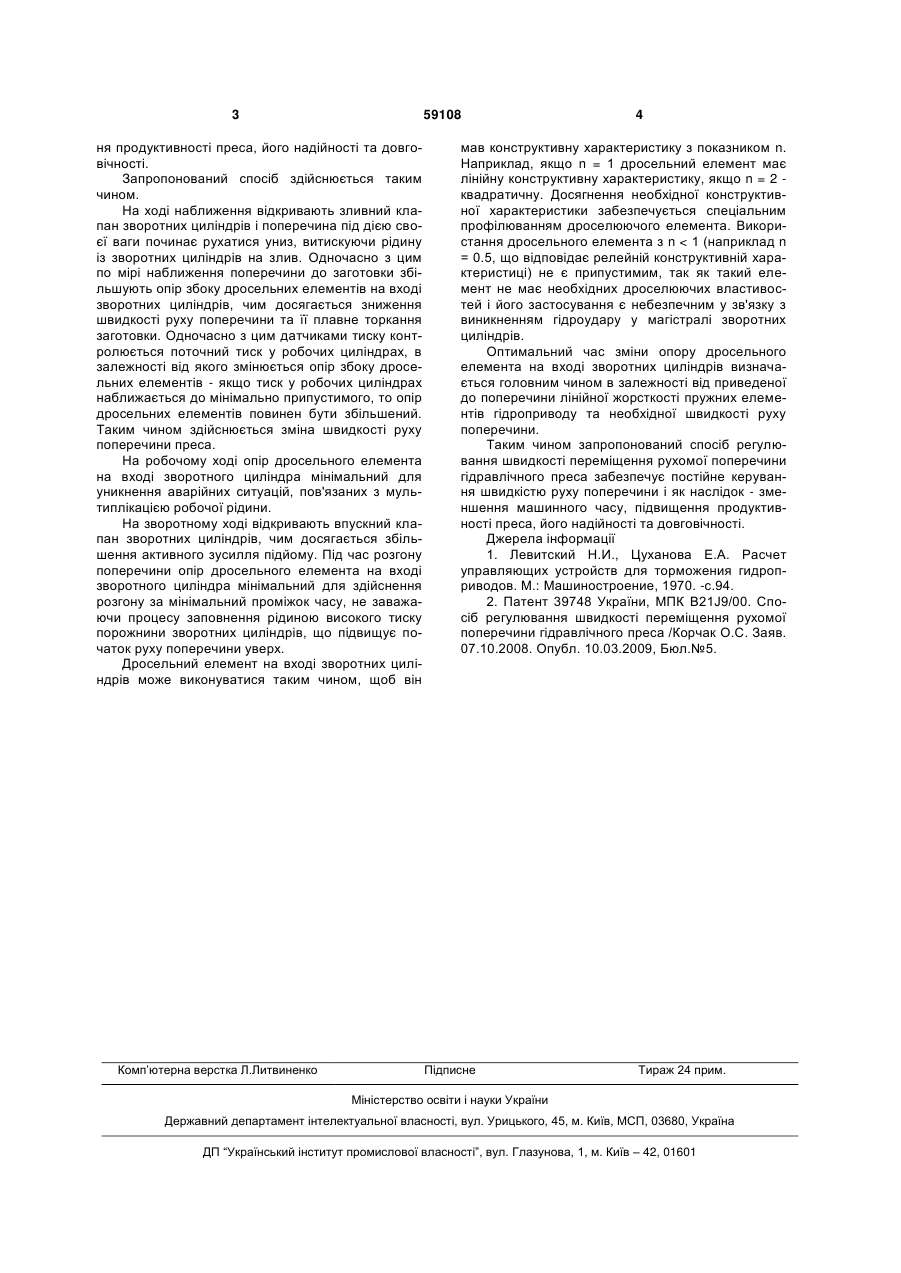

Спосіб регулювання швидкості переміщення рухомої поперечини гідравлічного преса, що здійс 3 59108 ня продуктивності преса, його надійності та довговічності. Запропонований спосіб здійснюється таким чином. На ході наближення відкривають зливний клапан зворотних циліндрів і поперечина під дією своєї ваги починає рухатися униз, витискуючи рідину із зворотних циліндрів на злив. Одночасно з цим по мірі наближення поперечини до заготовки збільшують опір збоку дросельних елементів на вході зворотних циліндрів, чим досягається зниження швидкості руху поперечини та її плавне торкання заготовки. Одночасно з цим датчиками тиску контролюється поточний тиск у робочих циліндрах, в залежності від якого змінюється опір збоку дросельних елементів - якщо тиск у робочих циліндрах наближається до мінімально припустимого, то опір дросельних елементів повинен бути збільшений. Таким чином здійснюється зміна швидкості руху поперечини преса. На робочому ході опір дросельного елемента на вході зворотного циліндра мінімальний для уникнення аварійних ситуацій, пов'язаних з мультиплікацією робочої рідини. На зворотному ході відкривають впускний клапан зворотних циліндрів, чим досягається збільшення активного зусилля підйому. Під час розгону поперечини опір дросельного елемента на вході зворотного циліндра мінімальний для здійснення розгону за мінімальний проміжок часу, не заважаючи процесу заповнення рідиною високого тиску порожнини зворотних циліндрів, що підвищує початок руху поперечини уверх. Дросельний елемент на вході зворотних циліндрів може виконуватися таким чином, щоб він Комп’ютерна верстка Л.Литвиненко 4 мав конструктивну характеристику з показником n. Наприклад, якщо n = 1 дросельний елемент має лінійну конструктивну характеристику, якщо n = 2 квадратичну. Досягнення необхідної конструктивної характеристики забезпечується спеціальним профілюванням дроселюючого елемента. Використання дросельного елемента з n < 1 (наприклад n = 0.5, що відповідає релейній конструктивній характеристиці) не є припустимим, так як такий елемент не має необхідних дроселюючих властивостей і його застосування є небезпечним у зв'язку з виникненням гідроудару у магістралі зворотних циліндрів. Оптимальний час зміни опору дросельного елемента на вході зворотних циліндрів визначається головним чином в залежності від приведеної до поперечини лінійної жорсткості пружних елементів гідроприводу та необхідної швидкості руху поперечини. Таким чином запропонований спосіб регулювання швидкості переміщення рухомої поперечини гідравлічного преса забезпечує постійне керування швидкістю руху поперечини і як наслідок - зменшення машинного часу, підвищення продуктивності преса, його надійності та довговічності. Джерела інформації 1. Левитский Н.И., Цуханова Е.А. Расчет управляющих устройств для торможения гидроприводов. М.: Машиностроение, 1970. -с.94. 2. Патент 39748 України, МПК В21J9/00. Спосіб регулювання швидкості переміщення рухомої поперечини гідравлічного преса /Корчак О.С. Заяв. 07.10.2008. Опубл. 10.03.2009, Бюл.№5. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
