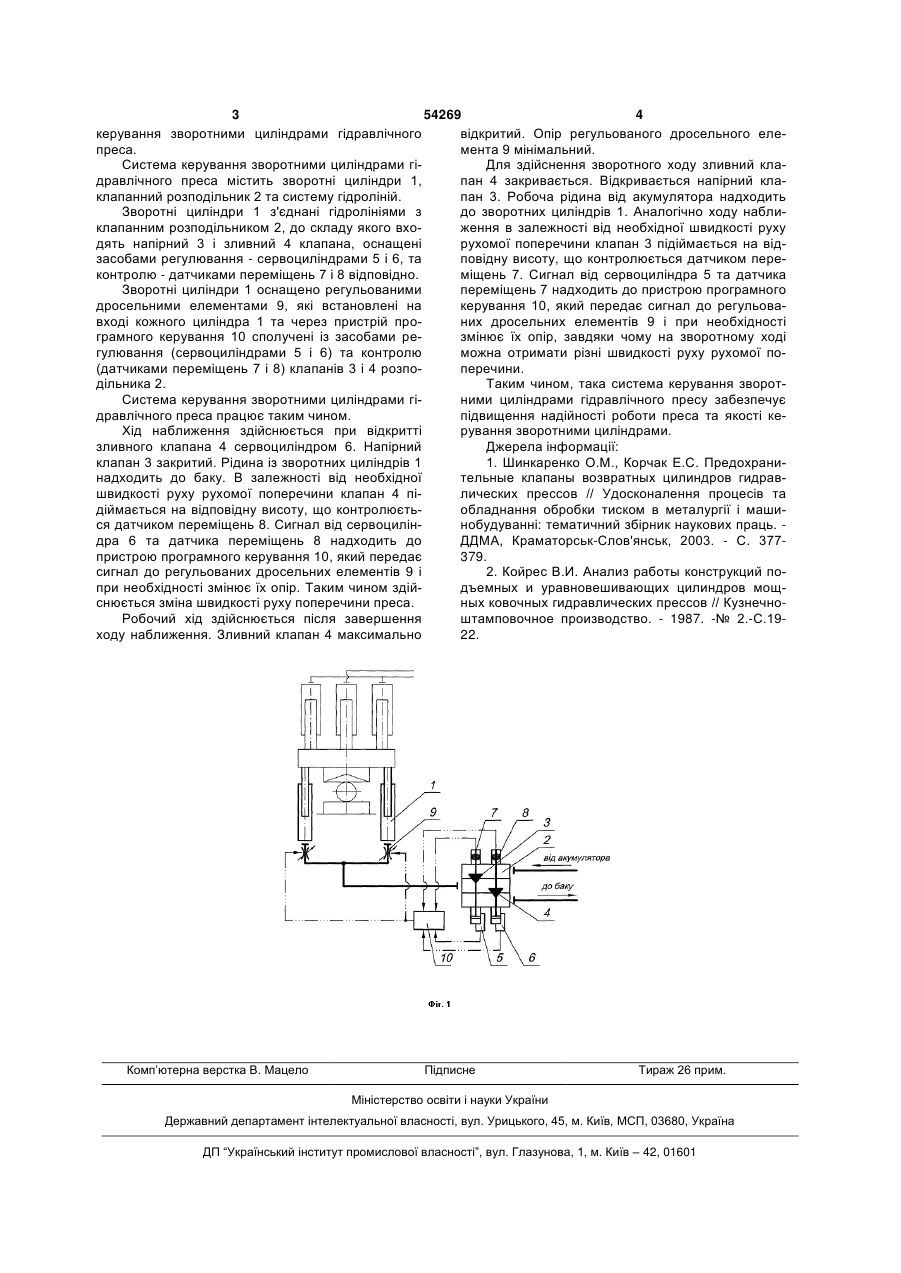

Система керування зворотними циліндрами гідравлічного преса

Система керування зворотними циліндрами гідравлічного преса, що містить зворотні циліндри, 3 54269 4 керування зворотними циліндрами гідравлічного відкритий. Опір регульованого дросельного елепреса. мента 9 мінімальний. Система керування зворотними циліндрами гіДля здійснення зворотного ходу зливний кладравлічного преса містить зворотні циліндри 1, пан 4 закривається. Відкривається напірний клаклапанний розподільник 2 та систему гідроліній. пан 3. Робоча рідина від акумулятора надходить Зворотні циліндри 1 з'єднані гідролініями з до зворотних циліндрів 1. Аналогічно ходу набликлапанним розподільником 2, до складу якого вхоження в залежності від необхідної швидкості руху дять напірний 3 і зливний 4 клапана, оснащені рухомої поперечини клапан 3 підіймається на відзасобами регулювання - сервоциліндрами 5 і 6, та повідну висоту, що контролюється датчиком переконтролю - датчиками переміщень 7 і 8 відповідно. міщень 7. Сигнал від сервоциліндра 5 та датчика Зворотні циліндри 1 оснащено регульованими переміщень 7 надходить до пристрою програмного дросельними елементами 9, які встановлені на керування 10, який передає сигнал до регульовавході кожного циліндра 1 та через пристрій проних дросельних елементів 9 і при необхідності грамного керування 10 сполучені із засобами резмінює їх опір, завдяки чому на зворотному ході гулювання (сервоциліндрами 5 і 6) та контролю можна отримати різні швидкості руху рухомої по(датчиками переміщень 7 і 8) клапанів 3 і 4 розпоперечини. дільника 2. Таким чином, така система керування зворотСистема керування зворотними циліндрами гіними циліндрами гідравлічного пресу забезпечує дравлічного преса працює таким чином. підвищення надійності роботи преса та якості кеХід наближення здійснюється при відкритті рування зворотними циліндрами. зливного клапана 4 сервоциліндром 6. Напірний Джерела інформації: клапан 3 закритий. Рідина із зворотних циліндрів 1 1. Шинкаренко О.М., Корчак Е.С. Предохранинадходить до баку. В залежності від необхідної тельные клапаны возвратных цилиндров гидравшвидкості руху рухомої поперечини клапан 4 пілических прессов // Удосконалення процесів та діймається на відповідну висоту, що контролюєтьобладнання обробки тиском в металургії і машися датчиком переміщень 8. Сигнал від сервоциліннобудуванні: тематичний збірник наукових праць. дра 6 та датчика переміщень 8 надходить до ДДМА, Краматорськ-Слов'янськ, 2003. - С. 377пристрою програмного керування 10, який передає 379. сигнал до регульованих дросельних елементів 9 і 2. Койрес В.И. Анализ работы конструкций попри необхідності змінює їх опір. Таким чином здійдъемных и уравновешивающих цилиндров мощснюється зміна швидкості руху поперечини преса. ных ковочных гидравлических прессов // КузнечноРобочий хід здійснюється після завершення штамповочное производство. - 1987. -№ 2.-С.19ходу наближення. Зливний клапан 4 максимально 22. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
