Спосіб роботи системи наповнення потужного гідравлічного преса
Формула / Реферат
Спосіб роботи системи наповнення потужного гідравлічного преса шляхом заповнення робочих циліндрів рідиною низького тиску, що підводиться від проміжних накопичувачів, зв'язаних з наповнювальним баком, під дією різниці тисків між робочим циліндром і наповнювальним баком внаслідок переміщення рухомої поперечини вниз, який відрізняється тим, що наповнення робочих циліндрів здійснюється від проміжних накопичувачів, що живляться від відцентрового насоса низького тиску, на вхід якого робоча рідина подається від наповнювального бака.
Текст

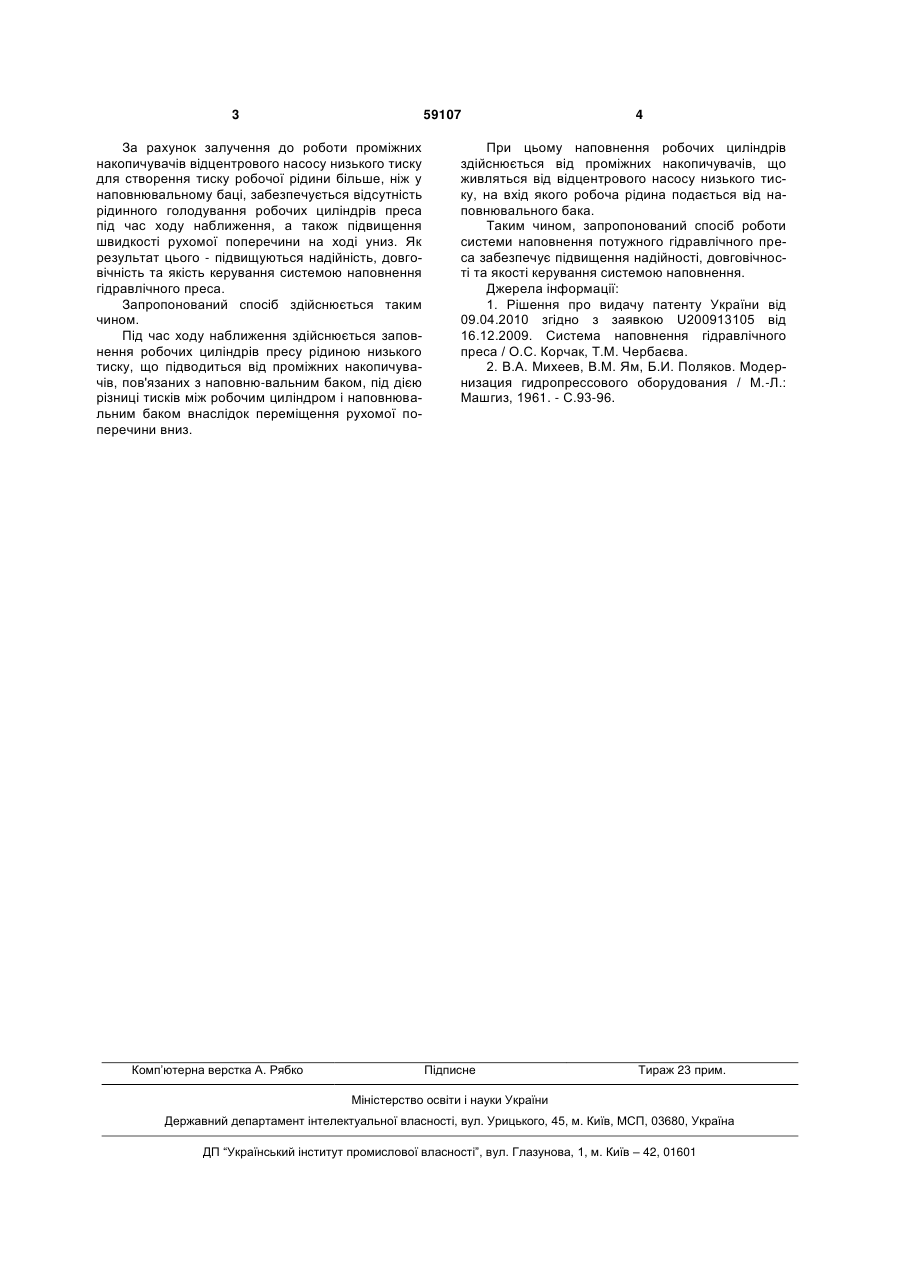

Спосіб роботи системи наповнення потужного гідравлічного преса шляхом заповнення робочих циліндрів рідиною низького тиску, що підводиться 3 59107 За рахунок залучення до роботи проміжних накопичувачів відцентрового насосу низького тиску для створення тиску робочої рідини більше, ніж у наповнювальному баці, забезпечується відсутність рідинного голодування робочих циліндрів преса під час ходу наближення, а також підвищення швидкості рухомої поперечини на ході униз. Як результат цього - підвищуються надійність, довговічність та якість керування системою наповнення гідравлічного преса. Запропонований спосіб здійснюється таким чином. Під час ходу наближення здійснюється заповнення робочих циліндрів пресу рідиною низького тиску, що підводиться від проміжних накопичувачів, пов'язаних з наповню-вальним баком, під дією різниці тисків між робочим циліндром і наповнювальним баком внаслідок переміщення рухомої поперечини вниз. Комп’ютерна верстка А. Рябко 4 При цьому наповнення робочих циліндрів здійснюється від проміжних накопичувачів, що живляться від відцентрового насосу низького тиску, на вхід якого робоча рідина подається від наповнювального бака. Таким чином, запропонований спосіб роботи системи наповнення потужного гідравлічного преса забезпечує підвищення надійності, довговічності та якості керування системою наповнення. Джерела інформації: 1. Рішення про видачу патенту України від 09.04.2010 згідно з заявкою U200913105 від 16.12.2009. Система наповнення гідравлічного преса / О.С. Корчак, Т.М. Чербаєва. 2. В.А. Михеев, В.М. Ям, Б.И. Поляков. Модернизация гидропрессового оборудования / М.-Л.: Машгиз, 1961. - С.93-96. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of operation of filling system for powerful hydraulic press
Автори англійськоюKorchak Olena Serhiivna
Назва патенту російськоюСпособ работы системы наполнения мощного гидравлического пресса
Автори російськоюКорчак Елена Сергеевна
МПК / Мітки
МПК: B30B 15/16
Мітки: системі, потужного, наповнення, роботи, гідравлічного, спосіб, преса
