Формула / Реферат

Установка для дослідження витих пружин, яка містить основу з регульованими гвинтами-ніжками, штангу, закріплену на основі всередині і перпендикулярно до основи, кронштейн, переміщенням якого по штанзі встановлюється задана висота, яка відрізняється тим, що кронштейн з'єднаний із штангою через механізм підняття з електродвигуном, на кронштейні через цифровий датчик сили закріплений верхній кінець випробувальної пружини, нижній кінець вертикально розташованої пружини закріплений на основі, на датчику сили закріплена лазерна указка, горизонтальний промінь якої падає на дискретну світлочутливу лінійку, вертикально закріплену на другій штанзі, яка закріплена на основі поруч з пружиною, датчик сили та світлочутлива лінійка через перетворювачі сигналів з'єднані з комп'ютером.

Текст

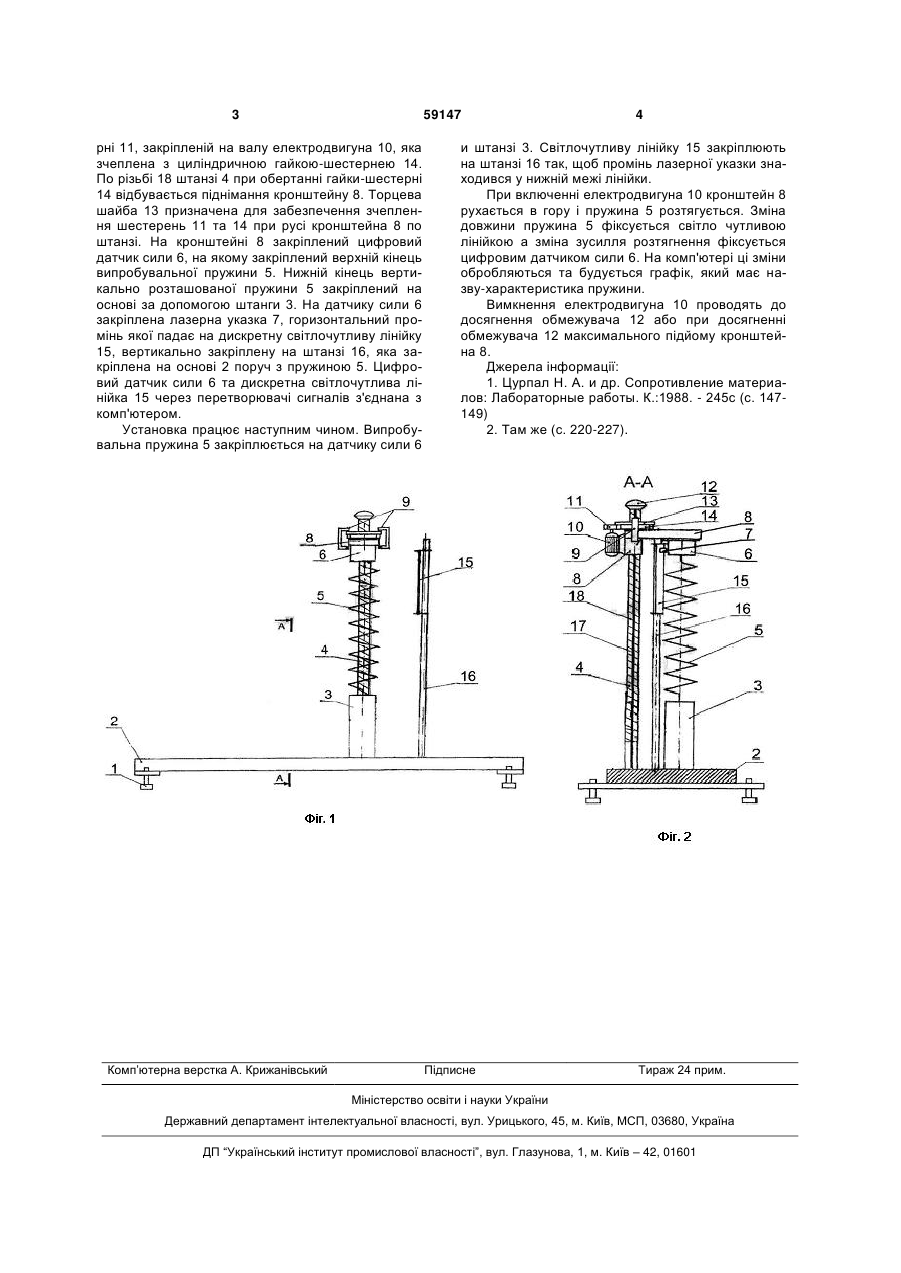

Установка для дослідження витих пружин, яка містить основу з регульованими гвинтами-ніжками, штангу, закріплену на основі всередині і перпенди 3 59147 рні 11, закріпленій на валу електродвигуна 10, яка зчеплена з циліндричною гайкою-шестернею 14. По різьбі 18 штанзі 4 при обертанні гайки-шестерні 14 відбувається піднімання кронштейну 8. Торцева шайба 13 призначена для забезпечення зчеплення шестерень 11 та 14 при русі кронштейна 8 по штанзі. На кронштейні 8 закріплений цифровий датчик сили 6, на якому закріплений верхній кінець випробувальної пружини 5. Нижній кінець вертикально розташованої пружини 5 закріплений на основі за допомогою штанги 3. На датчику сили 6 закріплена лазерна указка 7, горизонтальний промінь якої падає на дискретну світлочутливу лінійку 15, вертикально закріплену на штанзі 16, яка закріплена на основі 2 поруч з пружиною 5. Цифровий датчик сили 6 та дискретна світлочутлива лінійка 15 через перетворювачі сигналів з'єднана з комп'ютером. Установка працює наступним чином. Випробувальна пружина 5 закріплюється на датчику сили 6 Комп’ютерна верстка А. Крижанівський 4 и штанзі 3. Світлочутливу лінійку 15 закріплюють на штанзі 16 так, щоб промінь лазерної указки знаходився у нижній межі лінійки. При включенні електродвигуна 10 кронштейн 8 рухається в гору і пружина 5 розтягується. Зміна довжини пружина 5 фіксується світло чутливою лінійкою а зміна зусилля розтягнення фіксується цифровим датчиком сили 6. На комп'ютері ці зміни обробляються та будується графік, який має назву-характеристика пружини. Вимкнення електродвигуна 10 проводять до досягнення обмежувача 12 або при досягненні обмежувача 12 максимального підйому кронштейна 8. Джерела інформації: 1. Цурпал Н. А. и др. Сопротивление материалов: Лабораторные работы. К.:1988. - 245с (с. 147149) 2. Там же (с. 220-227). Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Installation for study of helical springs

Автори англійською

Lushnikov Viacheslav Mykhailovych, Chaikovskyi Oleksandr Borysovych, Zlatopolskyi Fedir Yosypovych, Melster Taras Yuriiovych, Kravchenko Oleh Yuriiovych, Ternavskyi Pavlo Anatoliiovych, Lukianenko Serhii Volodymyrovych

Назва патенту російською

Установка для исследования витых пружин

Автори російською

Лушников Вячеслав Михайлович, Чайковський Александр Борисович, Златопольский Федор Иосифович, Мельстер Тарас Юрьевич, Кравченко Олег Юрьевич, Тернавский Павел Анатолиевич, Лукьяненко Сергей Владимирович

МПК / Мітки

МПК: G01M 13/00

Мітки: дослідження, установка, витих, пружин
