Комбінований ґрунтообробний робочий орган

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 59161

Опубліковано: 10.05.2011

Автори: Свірень Микола Олександрович, Шмат Сергій Іванович, Дейкун Віктор Анатолійович, Дейкун Олександр Вікторович

Завантажити PDF файл.

Формула / Реферат

Текст

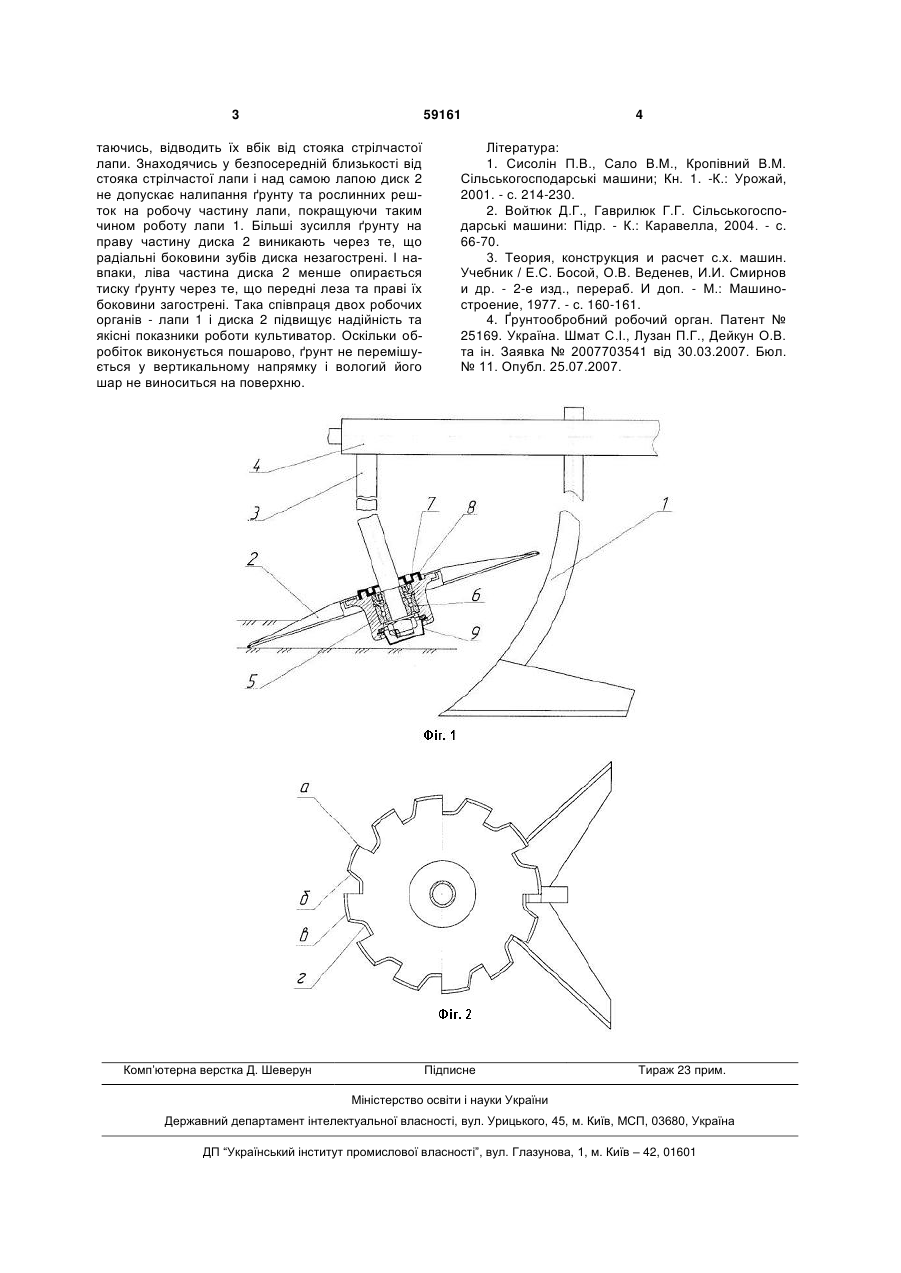

Комбінований ґрунтообробний робочий орган, який відрізняється тим, що виконаний у вигляді пасивної стрілчастої лапи в комбінації з встановленим поперед неї нахиленим вперед конусоподібним диском, який вільно обертається навколо осі стояка диска завдяки виконаним по зовнішньому контуру його зубам у формі трапецій з асиметричними боковинами і загостреними робочими лезами. (19) (21) u201011181 (22) 20.09.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) ШМАТ СЕРГІЙ ІВАНОВИЧ, ДЕЙКУН ВІКТОР АНАТОЛІЙОВИЧ, СВІРЕНЬ МИКОЛА ОЛЕКСАНДРОВИЧ, ДЕЙКУН ОЛЕКСАНДР ВІКТОРОВИЧ (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 59161 таючись, відводить їх вбік від стояка стрілчастої лапи. Знаходячись у безпосередній близькості від стояка стрілчастої лапи і над самою лапою диск 2 не допускає налипання ґрунту та рослинних решток на робочу частину лапи, покращуючи таким чином роботу лапи 1. Більші зусилля ґрунту на праву частину диска 2 виникають через те, що радіальні боковини зубів диска незагострені. І навпаки, ліва частина диска 2 менше опирається тиску ґрунту через те, що передні леза та праві їх боковини загострені. Така співпраця двох робочих органів - лапи 1 і диска 2 підвищує надійність та якісні показники роботи культиватор. Оскільки обробіток виконується пошарово, ґрунт не перемішується у вертикальному напрямку і вологий його шар не виноситься на поверхню. Комп’ютерна верстка Д. Шеверун 4 Література: 1. Сисолін П.В., Сало В.М., Кропівний В.М. Сільськогосподарські машини; Кн. 1. -К.: Урожай, 2001. - с. 214-230. 2. Войтюк Д.Г., Гаврилюк Г.Г. Сільськогосподарські машини: Підр. - К.: Каравелла, 2004. - с. 66-70. 3. Теория, конструкция и расчет с.х. машин. Учебник / Е.С. Босой, О.В. Веденев, И.И. Смирнов и др. - 2-е изд., перераб. И доп. - М.: Машиностроение, 1977. - с. 160-161. 4. Ґрунтообробний робочий орган. Патент № 25169. Україна. Шмат С.І., Лузан П.Г., Дейкун О.В. та ін. Заявка № 2007703541 від 30.03.2007. Бюл. № 11. Опубл. 25.07.2007. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Combined soil-cultivating working element

Автори англійською

Shmat Serhii Ivanovych, Deikun Viktor Anatoliiovych, Sviren Mykola Oleksandrovych, Deikun Oleksandr Viktorovych

Назва патенту російською

Комбинированный почвообрабатывающий рабочий орган

Автори російською

Шмат Сергей Иванович, Дейкун Виктор Анатольевич, Свирень Николай Александрович, Дейкун Александр Викторович

МПК / Мітки

МПК: A01B 13/00

Мітки: ґрунтообробний, робочий, орган, комбінований
