Ґрунтообробний робочий орган
Номер патенту: 25169
Опубліковано: 25.07.2007
Автори: Лузан Петро Григорович, Мачок Юрій Вікторович, Дейкун Олександр Вікторович, Теплюк Андрій Олександрович, Шмат Сергій Іванович
Формула / Реферат
1. Ґрунтообробний робочий орган, який відрізняється тим, що його розпушувальна лапа виконана у вигляді нахиленого вперед конусоподібного диска, який може вільно обертатись навколо осі стояка, при цьому по зовнішньому контуру диск має зуби у формі трапецій з асиметричними боковинами.
2. Ґрунтообробний робочий орган з п. 1, який відрізняється тим, що робоча частина зубів та западини загострені, а самі зуби попарно відігнуті вверх і вниз.
Текст

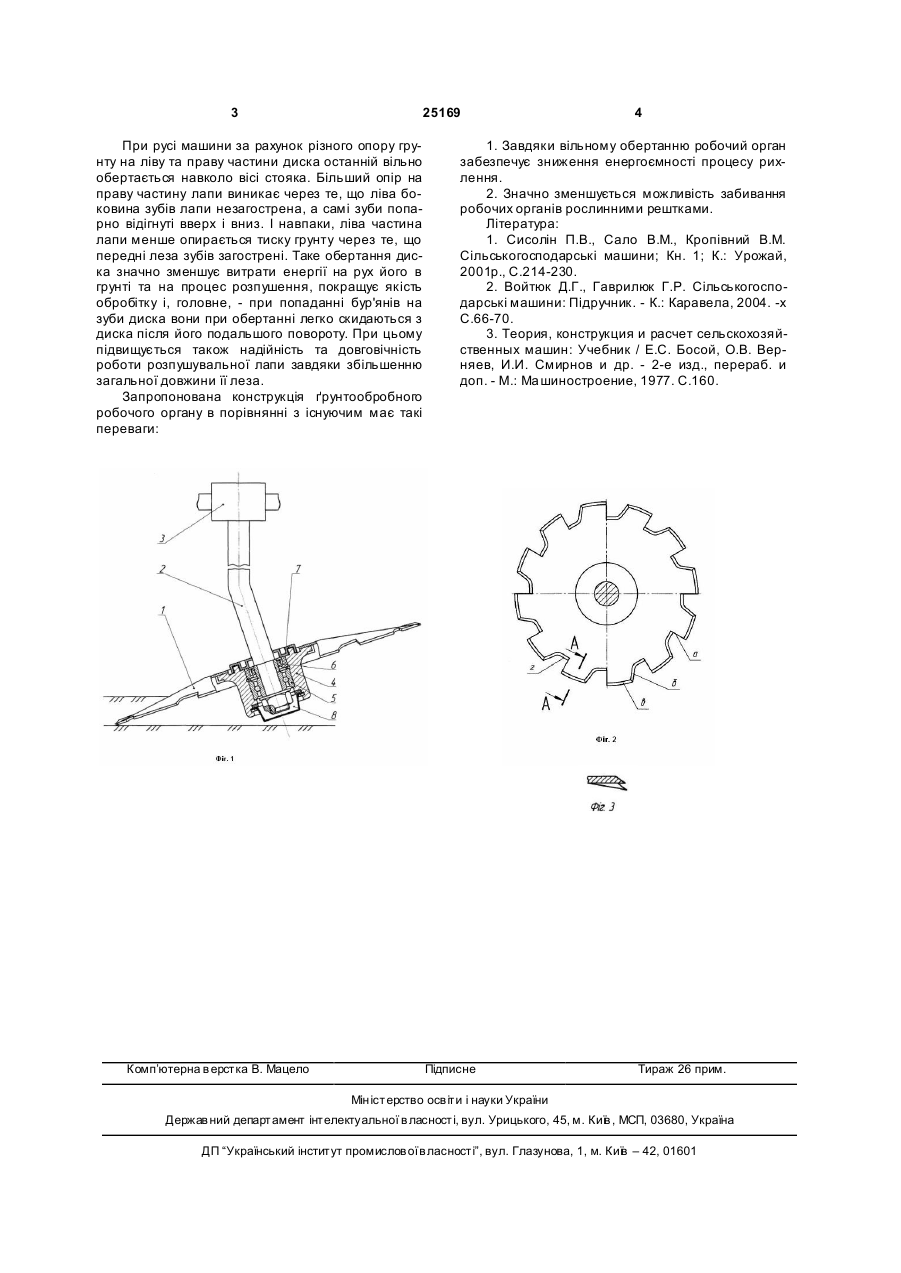

1. Ґрунтообробний робочий орган, який відрізняється тим, що його розпушувальна лапа вико 3 25169 При русі машини за рахунок різного опору грунту на ліву та праву частини диска останній вільно обертається навколо вісі стояка. Більший опір на праву частину лапи виникає через те, що ліва боковина зубів лапи незагострена, а самі зуби попарно відігнуті вверх і вниз. І навпаки, ліва частина лапи менше опирається тиску грунту через те, що передні леза зубів загострені. Таке обертання диска значно зменшує витрати енергії на рух його в грунті та на процес розпушення, покращує якість обробітку і, головне, - при попаданні бур'янів на зуби диска вони при обертанні легко скидаються з диска після його подальшого повороту. При цьому підвищується також надійність та довговічність роботи розпушувальної лапи завдяки збільшенню загальної довжини її леза. Запропонована конструкція ґрунтообробного робочого органу в порівнянні з існуючим має такі переваги: Комп’ютерна в ерстка В. Мацело 4 1. Завдяки вільному обертанню робочий орган забезпечує зниження енергоємності процесу рихлення. 2. Значно зменшується можливість забивання робочих органів рослинними рештками. Література: 1. Сисолін П.В., Сало В.М., Кропівний В.М. Сільськогосподарські машини; Кн. 1; К.: Урожай, 2001р., С.214-230. 2. Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини: Підручник. - К.: Каравела, 2004. -х С.66-70. 3. Теория, конструкция и расчет сельскохозяйственных машин: Учебник / Е.С. Босой, О.В. Верняев, И.И. Смирнов и др. - 2-е изд., перераб. и доп. - М.: Ма шиностроение, 1977. С.160. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSoil-cultivativating working element
Автори англійськоюShmat Serhii Ivanovych, Luzan Petro Hryhorovych, Machok Yurii Viktorovych, Deikun Oleksandr Viktorovych
Назва патенту російськоюПочвообрабатывающий рабочий орган
Автори російськоюШмат Сергей Иванович, Лузан Петр Григорьевич, Мачок Юрий Викторович, Дейкун Александр Викторович
МПК / Мітки
МПК: A01B 13/08
Мітки: орган, робочий, ґрунтообробний
