Робоча лопатка останнього ступеня турбіни з проміжним поличним бандажем
Номер патенту: 59192
Опубліковано: 10.05.2011
Автори: Бояршинов Олексій Юрійович, Сухінін Віктор Павлович, Шубенко Олександр Леонідович
Формула / Реферат
Робоча лопатка останнього ступеня турбіни з проміжним поличним бандажем, що містить периферійний поличний бандаж, яка відрізняється тим, що в лопатці на відстані 0,6-0,8 її довжини від кореневого перерізу додатково встановлено другий поличний бандаж.
Текст

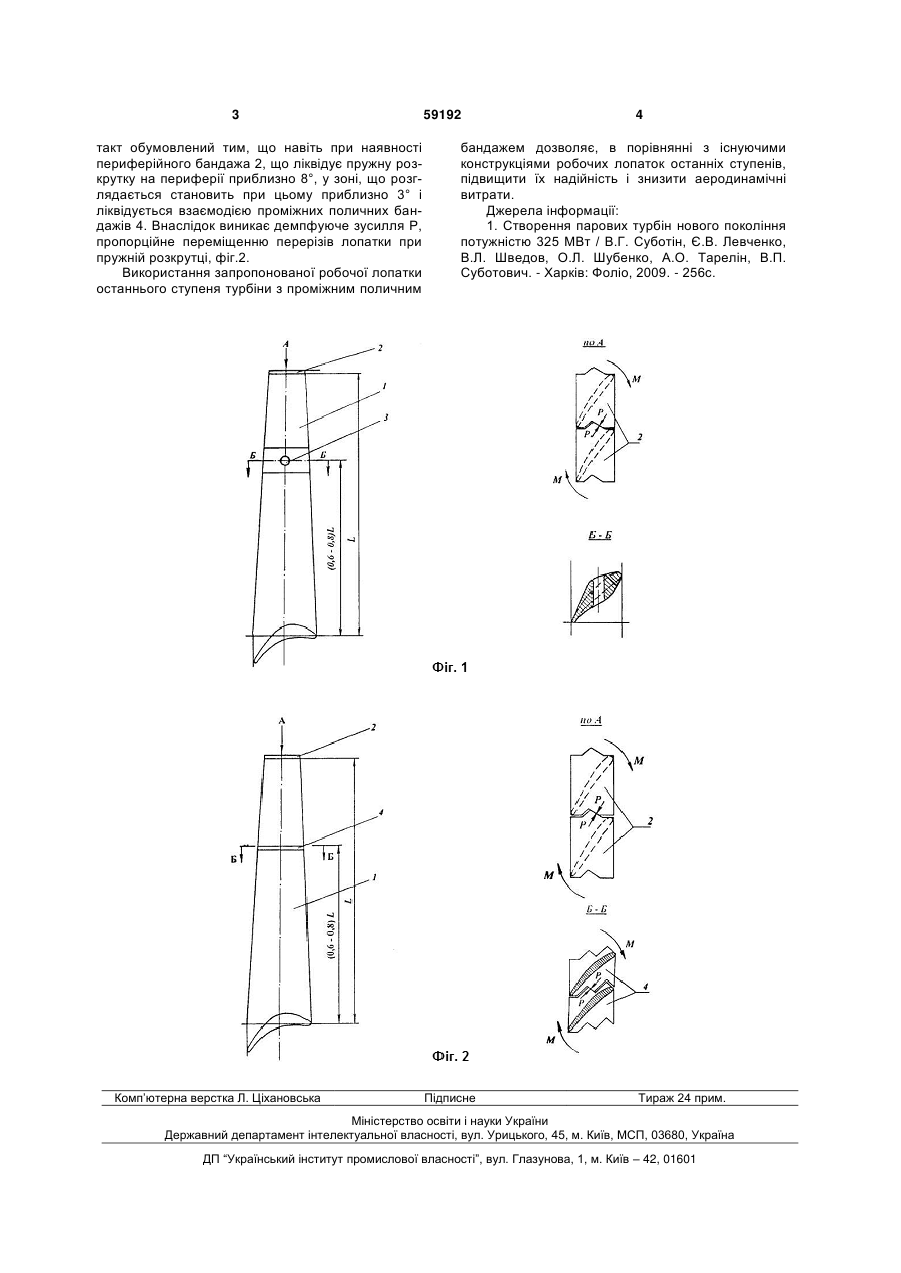

Робоча лопатка останнього ступеня турбіни з проміжним поличним бандажем, що містить периферійний поличний бандаж, яка відрізняється тим, що в лопатці на відстані 0,6-0,8 її довжини від кореневого перерізу додатково встановлено другий поличний бандаж. (19) (21) u201011647 (22) 30.09.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) ШУБЕНКО ОЛЕКСАНДР ЛЕОНІДОВИЧ, СУХІНІН ВІКТОР ПАВЛОВИЧ, БОЯРШИНОВ ОЛЕКСІЙ ЮРІЙОВИЧ 3 такт обумовлений тим, що навіть при наявності периферійного бандажа 2, що ліквідує пружну розкрутку на периферії приблизно 8°, у зоні, що розглядається становить при цьому приблизно 3° і ліквідується взаємодією проміжних поличних бандажів 4. Внаслідок виникає демпфуюче зусилля Р, пропорційне переміщенню перерізів лопатки при пружній розкрутці, фіг.2. Використання запропонованої робочої лопатки останнього ступеня турбіни з проміжним поличним Комп’ютерна верстка Л. Ціхановська 59192 4 бандажем дозволяє, в порівнянні з існуючими конструкціями робочих лопаток останніх ступенів, підвищити їх надійність і знизити аеродинамічні витрати. Джерела інформації: 1. Створення парових турбін нового покоління потужністю 325 МВт / В.Г. Суботін, Є.В. Левченко, В.Л. Шведов, О.Л. Шубенко, А.О. Тарелін, В.П. Суботович. - Харків: Фоліо, 2009. - 256с. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking blade of last stage of turbine with intermediate flange shroud
Автори англійськоюShubenko Oleksandr Leonidovych, Sukhinin Viktor Pavlovych, Boiarshynov Oleksii Yuriiovych
Назва патенту російськоюРабочая лопатка последней ступени турбины с промежуточным полочным бандажом
Автори російськоюШубенко Александр Леонидович, Сухинин Виктор Павлович, Бояршинов Алексей Юрьевич
МПК / Мітки
МПК: F01D 5/14
Мітки: бандажем, робоча, поличним, ступеня, проміжним, останнього, турбіни, лопатка
