Активна одновінцева робоча решітка парогазової турбіни
Формула / Реферат
Активна одновінцева робоча решітка парогазової турбіни, що містить лопатки і міжлопаткові канали, яка відрізняється тим, що лопатки виконані з наступними геометричними параметрами:
крок решітки
18,70-22,60 мм
хорда
25,00-36,00 мм
ширина решітки
25,00-36,00 мм
установний кут
90°
кут входу
24-30°
кут виходу
24-30°
радіус вхідних кромок
0,50-1,00 мм
радіус вихідних кромок
0,50-1,00 мм.
Текст

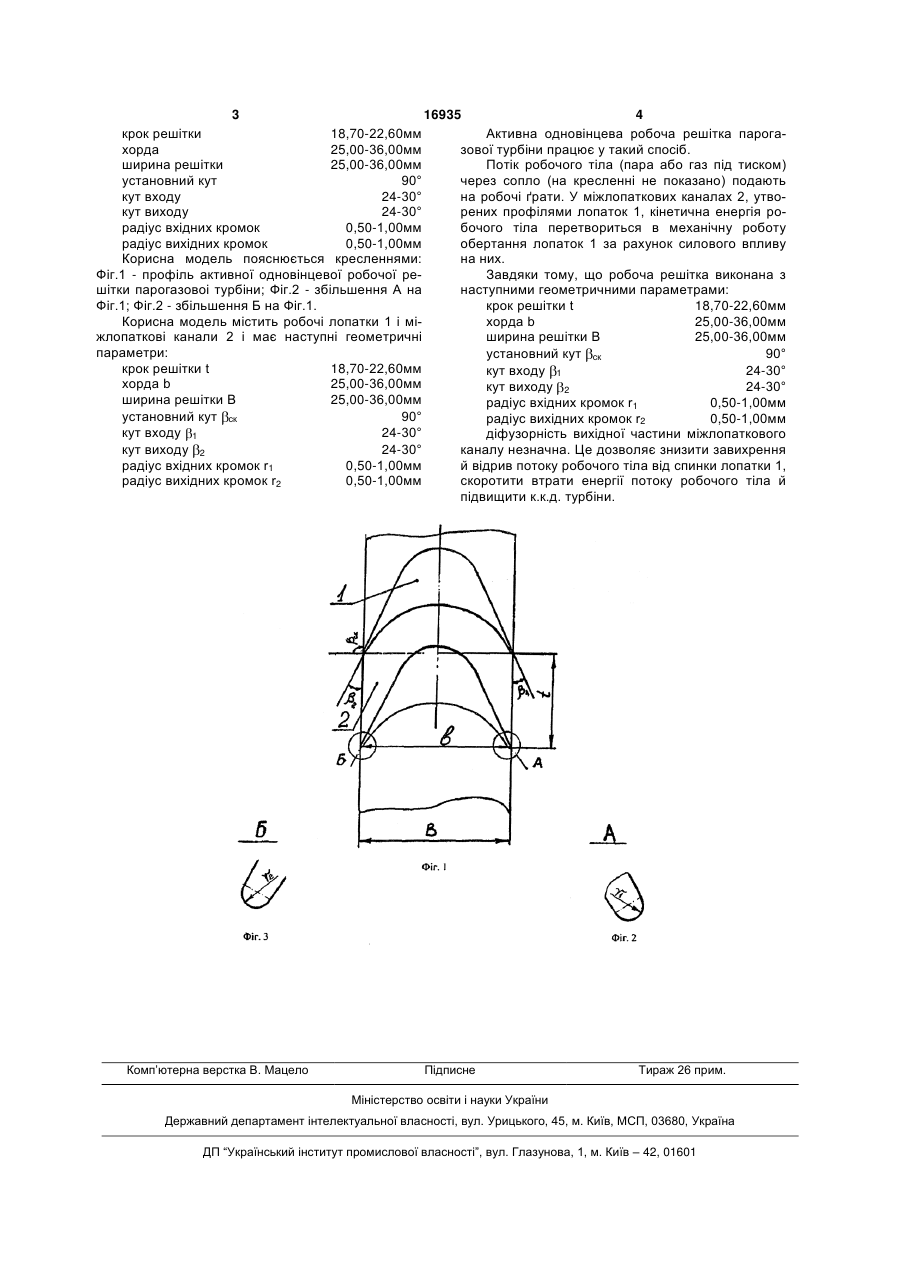

Активна одновінцева робоча решітка парогазової турбіни, що містить лопатки і міжлопаткові канали, яка відрізняється тим, що лопатки виконані з наступними геометричними параметрами: 2 (19) 1 3 16935 4 крок решітки 18,70-22,60мм Активна одновінцева робоча решітка парогахорда 25,00-36,00мм зової турбіни працює у такий спосіб. ширина решітки 25,00-36,00мм Потік робочого тіла (пара або газ під тиском) установний кут 90° через сопло (на кресленні не показано) подають кут входу 24-30° на робочі ґрати. У міжлопаткових каналах 2, утвокут виходу 24-30° рених профілями лопаток 1, кінетична енергія рорадіус вхідних кромок 0,50-1,00мм бочого тіла перетвориться в механічну роботу радіус вихідних кромок 0,50-1,00мм обертання лопаток 1 за рахунок силового впливу Корисна модель пояснюється кресленнями: на них. Фіг.1 - профіль активної одновінцевої робочої реЗавдяки тому, що робоча решітка виконана з шітки парогазовоі турбіни; Фіг.2 - збільшення А на наступними геометричними параметрами: Фіг.1; Фіг.2 - збільшення Б на Фіг.1. крок решітки t 18,70-22,60мм Корисна модель містить робочі лопатки 1 і міхорда b 25,00-36,00мм жлопаткові канали 2 і має наступні геометричні ширина решітки В 25,00-36,00мм параметри: установний кут cк 90° крок решітки t 18,70-22,60мм кут входу 1 24-30° хорда b 25,00-36,00мм кут виходу 2 24-30° ширина решітки В 25,00-36,00мм радіус вхідних кромок r1 0,50-1,00мм установний кут cк 90° радіус вихідних кромок r2 0,50-1,00мм кут входу 1 24-30° діфузорність вихідної частини міжлопаткового кут виходу 2 24-30° каналу незначна. Це дозволяє знизити завихрення радіус вхідних кромок r1 0,50-1,00мм й відрив потоку робочого тіла від спинки лопатки 1, радіус вихідних кромок r2 0,50-1,00мм скоротити втрати енергії потоку робочого тіла й підвищити к.к.д. турбіни. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
