Прилад для виміру тиску в порожнинних органах
Номер патенту: 59204
Опубліковано: 10.05.2011
Автори: Гнатюк Юрій Петрович, Харчук Олексій Вікторович, Каніковський Олег Євгенійович
Формула / Реферат
Прилад для виміру тиску в порожнинних органах, що містить трубчастий поліхлорвініловий катетер, з'єднаний з датчиком малого тиску фірми Motorola, що разом з аналого-цифровим перетворювачем виконані в пластиковому корпусі, який за допомогою USB-шнура під'єднаний до портативного комп'ютера.
Текст

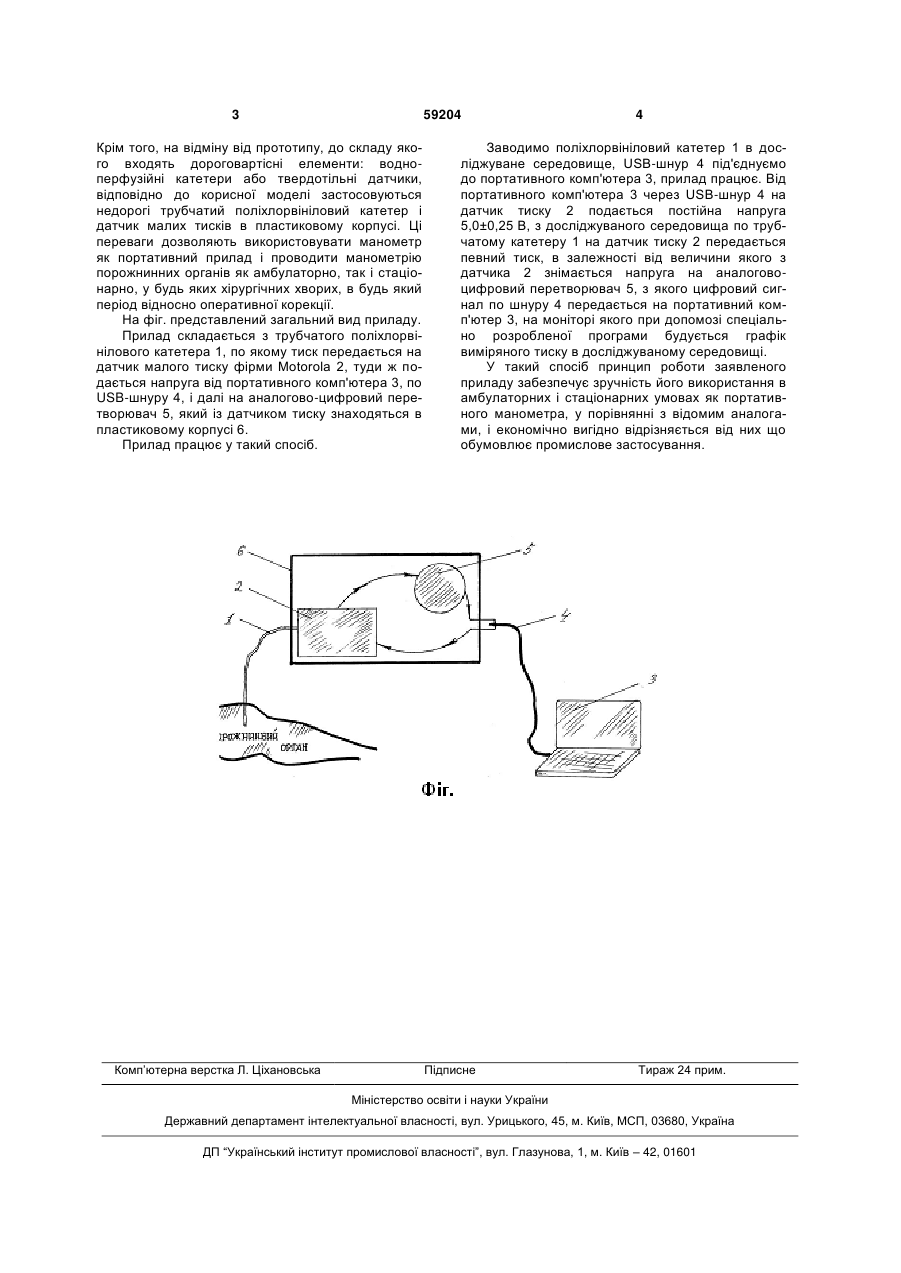

Прилад для виміру тиску в порожнинних органах, що містить трубчастий поліхлорвініловий катетер, з'єднаний з датчиком малого тиску фірми Motorola, що разом з аналого-цифровим перетворювачем виконані в пластиковому корпусі, який за допомогою USB-шнура під'єднаний до портативного комп'ютера. (19) (21) u201011736 (22) 04.10.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) КАНІКОВСЬКИЙ ОЛЕГ ЄВГЕНІЙОВИЧ, ХАРЧУК ОЛЕКСІЙ ВІКТОРОВИЧ, ГНАТЮК ЮРІЙ ПЕТРОВИЧ (73) ВІННИЦЬКИЙ НАЦІОНАЛЬНИЙ МЕДИЧНИЙ УНІВЕРСИТЕТ ІМ. М.І.ПИРОГОВА 3 59204 Крім того, на відміну від прототипу, до складу якого входять дороговартісні елементи: водноперфузійні катетери або твердотільні датчики, відповідно до корисної моделі застосовуються недорогі трубчатий поліхлорвініловий катетер і датчик малих тисків в пластиковому корпусі. Ці переваги дозволяють використовувати манометр як портативний прилад і проводити манометрію порожнинних органів як амбулаторно, так і стаціонарно, у будь яких хірургічних хворих, в будь який період відносно оперативної корекції. На фіг. представлений загальний вид приладу. Прилад складається з трубчатого поліхлорвінілового катетера 1, по якому тиск передається на датчик малого тиску фірми Motorola 2, туди ж подається напруга від портативного комп'ютера 3, по USB-шнуру 4, і далі на аналогово-цифровий перетворювач 5, який із датчиком тиску знаходяться в пластиковому корпусі 6. Прилад працює у такий спосіб. Комп’ютерна верстка Л. Ціхановська 4 Заводимо поліхлорвініловий катетер 1 в досліджуване середовище, USB-шнур 4 під'єднуємо до портативного комп'ютера 3, прилад працює. Від портативного комп'ютера 3 через USB-шнур 4 на датчик тиску 2 подається постійна напруга 5,0±0,25 В, з досліджуваного середовища по трубчатому катетеру 1 на датчик тиску 2 передається певний тиск, в залежності від величини якого з датчика 2 знімається напруга на аналоговоцифровий перетворювач 5, з якого цифровий сигнал по шнуру 4 передається на портативний комп'ютер 3, на моніторі якого при допомозі спеціально розробленої програми будується графік виміряного тиску в досліджуваному середовищі. У такий спосіб принцип роботи заявленого приладу забезпечує зручність його використання в амбулаторних і стаціонарних умовах як портативного манометра, у порівнянні з відомим аналогами, і економічно вигідно відрізняється від них що обумовлює промислове застосування. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measuring pressure in the abdominal organs
Автори англійськоюKanikovskyi Oleh Yevhenovych, Kharchuk Oleksii Viktorovych, Hnatiuk Yurii Petrovych
Назва патенту російськоюПрибор для измерения давления в полостных органах
Автори російськоюКаниковский Олег Евгеньевич, Харчук Алексей Викторович, Гнатюк Юрий Петрович
МПК / Мітки
МПК: A61B 5/02
Мітки: виміру, порожнинних, тиску, прилад, органах
