Телескопічний домкрат
Формула / Реферат
Телескопічний домкрат, що має принаймні два висувних в осьовому напрямку елементи, який відрізняється тим, що висувні елементи виконані у вигляді телескопічних гвинтів з самогальмівною різьбою, з обмежувачами ходу (наприклад, буртами, гайками) для передачі руху обертання суміжному висувному елементу, а центральний висувний елемент оснащений приводом обертання, наприклад ручним, у вигляді рукоятки.
Текст

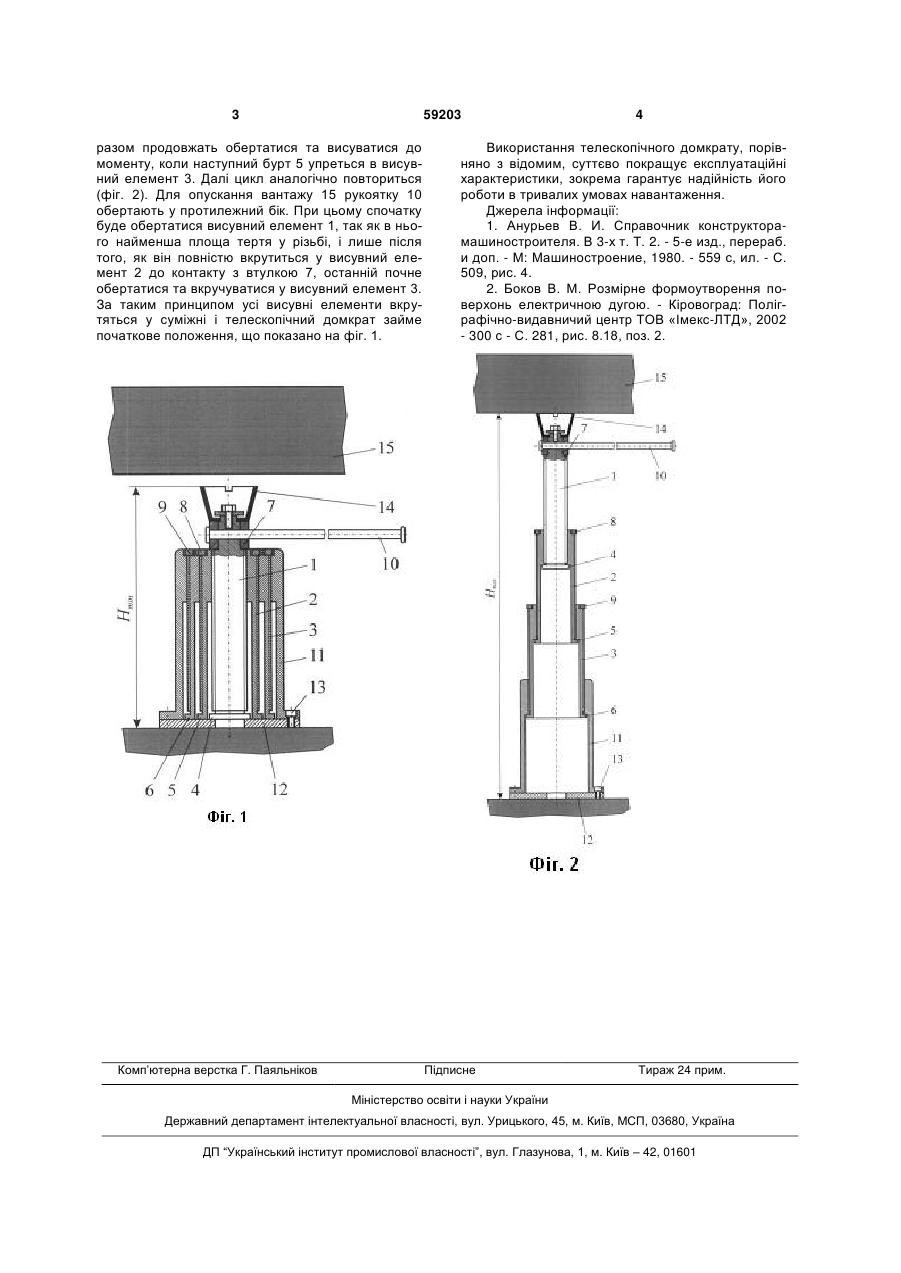

Телескопічний домкрат, що має принаймні два висувних в осьовому напрямку елементи, який 3 59203 разом продовжать обертатися та висуватися до моменту, коли наступний бурт 5 упреться в висувний елемент 3. Далі цикл аналогічно повториться (фіг. 2). Для опускання вантажу 15 рукоятку 10 обертають у протилежний бік. При цьому спочатку буде обертатися висувний елемент 1, так як в нього найменша площа тертя у різьбі, і лише після того, як він повністю вкрутиться у висувний елемент 2 до контакту з втулкою 7, останній почне обертатися та вкручуватися у висувний елемент 3. За таким принципом усі висувні елементи вкрутяться у суміжні і телескопічний домкрат займе початкове положення, що показано на фіг. 1. Комп’ютерна верстка Г. Паяльніков 4 Використання телескопічного домкрату, порівняно з відомим, суттєво покращує експлуатаційні характеристики, зокрема гарантує надійність його роботи в тривалих умовах навантаження. Джерела інформації: 1. Анурьев В. И. Справочник конструкторамашиностроителя. В 3-х т. Т. 2. - 5-е изд., перераб. и доп. - М: Машиностроение, 1980. - 559 с, ил. - С. 509, рис. 4. 2. Боков В. М. Розмірне формоутворення поверхонь електричною дугою. - Кіровоград: Поліграфічно-видавничий центр ТОВ «Імекс-ЛТД», 2002 - 300 с - С. 281, рис. 8.18, поз. 2. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTelescopic jack
Автори англійськоюBokov Viktor Myhailovych
Назва патенту російськоюТелескопический домкрат
Автори російськоюБоков Виктор Михайлович
МПК / Мітки
МПК: B66F 3/00
Мітки: домкрат, телескопічний
