Пристрій для вимірювання тиску в внутрішньопорожнинних органах
Номер патенту: 12222
Опубліковано: 25.12.1996
Автори: Гнатейко Олег Зіновйович, Гжегоцький Мєчислав Романович, Ратич Андрій Теодорович, Гаталяк Богдана Василівна, Панасюк Євген Миколайович, Ковалів Юрій Михайлович, Троценко Олег Володимирович, Заганяч Юрій Йосифович
Формула / Реферат
Устройство для измерения давления в полых органах, содержащее трубку с выполненными в ней каналами, баллон и датчик, размещенный на конце трубки и включающий в себя мембрану, соединенную с преобразователем, отличающееся тем, что, с целью повышения точности измерения, датчик снабжен термодатчиком, а преобразователь выполнен в виде тензодатчика, соединенного иглой с мембраной, размещенной перпендикулярно стенке трубки в ее углублении.
Текст

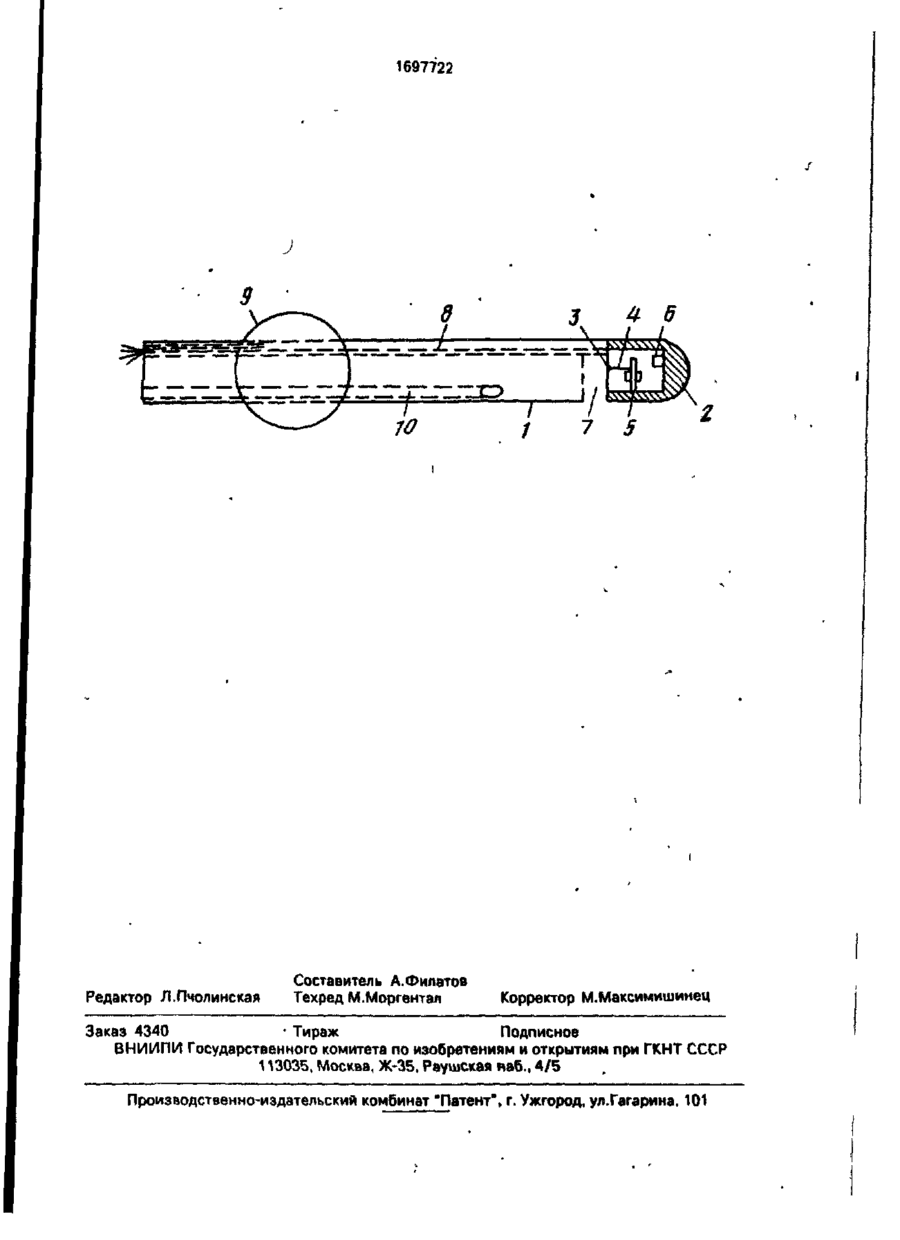

Изобретение относится к медицинской технике. Цель изобретения повышение точности измерений достигается использованием трубки 1 с датчиком 2, содержащим мембрану 3, соединенную через мглу 4 с тензодатчиком 5 и термодатчик 6 При этом мембрана 3 размещена перпендикулярно стенке трубки 1 в ее углублении 7 что позволяет исключить соприкосновение ее со стенками полого органа Сигнал, пропорциональный измеряемому давлению, снижается с тензодатчика 5 1 ил. Изобретение относится к медицинской технике. Целью изобретения является повышение точности измерения. На чертеже изображена конструкция устройства. Устройство состоит из трубки 1, на конце которой размещен датчик 2, содержащий мембрану 3, соединенную через иглу 4 с тензодатчиком 5, а также включающий термодзтчик 6. При этом мембрана 3 размещена перпендикулярно стенке трубки 1 в ее углублении 7, соединенная каналом 8, а трубка 1 содержит баллон 9 и канал 10. Устройство работает следующим образом. пропорциональный измеряемому давлению Применение термодатчика 6 приводит к компенсации воздействия температуры, а размещение мембраны 3 перпендикулярно стенке трубки 1 в ее углублении 7 позволяет исключить соприкосновение ее со стенками полого органа, что в делом приводит к повышению точности измерения давления Трубку 1 с датчиком 2 вводят в предназначенную для исследования полость тела пациента и фиксируют его тем за счет раздувания баллона 9. Измеряемое давление воздействует через мембрану 3 и иглу 4 на тензодатчик 5, с которого снимается сигнал, г" JJL Формула изобретения Устройство для измерения давления в полых органах, содержащее трубку с выполненными в ней каналами, баллон и датчик, размещенный на конце трубки и включающую в себя мембрану, соединенную с преобразователем, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения, датчик снабжен те>рмодатчиком, а преобразователь выполнен в виде тензодатчика, соединенного иглой с мембраной, размещенной перпендикулярно стенке трубки в ее углублении. ю 1697722 д Редактор Л.Пчолинская Составитель А.Филатов Техред М.Моргентал Корректор М.Максимишинец Заказ 4340 - Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measuring of pressure in intercavitary organs
Автори англійськоюPanasiuk Yevhen Mykolaiovych, Hnateiko Oleh Zinoviovych, Trotsenko Oleh Volodymyrovych, Kovaliv Yurii Mykhailovych, Hataliak Bohdana Vasylivna, Ratych Andrii Teodorovych, Zahaniach Yurii Yosypovych, Hzhehotskyi Miechyslav Romanovych
Назва патенту російськоюУстройство для измерения давления во внутреннеполостных органах
Автори російськоюПанасюк Евгений Николаевич, Гнатейко Олег Зиновьевич, Троценко Олег Владимирович, Ковалив Юрий Михайлович, Гаталяк Богдана Васильевна, Ратич Андрей Теодорович, Заганяч Юрий Иосифович, Гжегоцкий Мечислав Романович
МПК / Мітки
МПК: A61B 5/01
Мітки: органах, вимірювання, пристрій, внутрішньопорожнинних, тиску
