Витратомір-лічильник

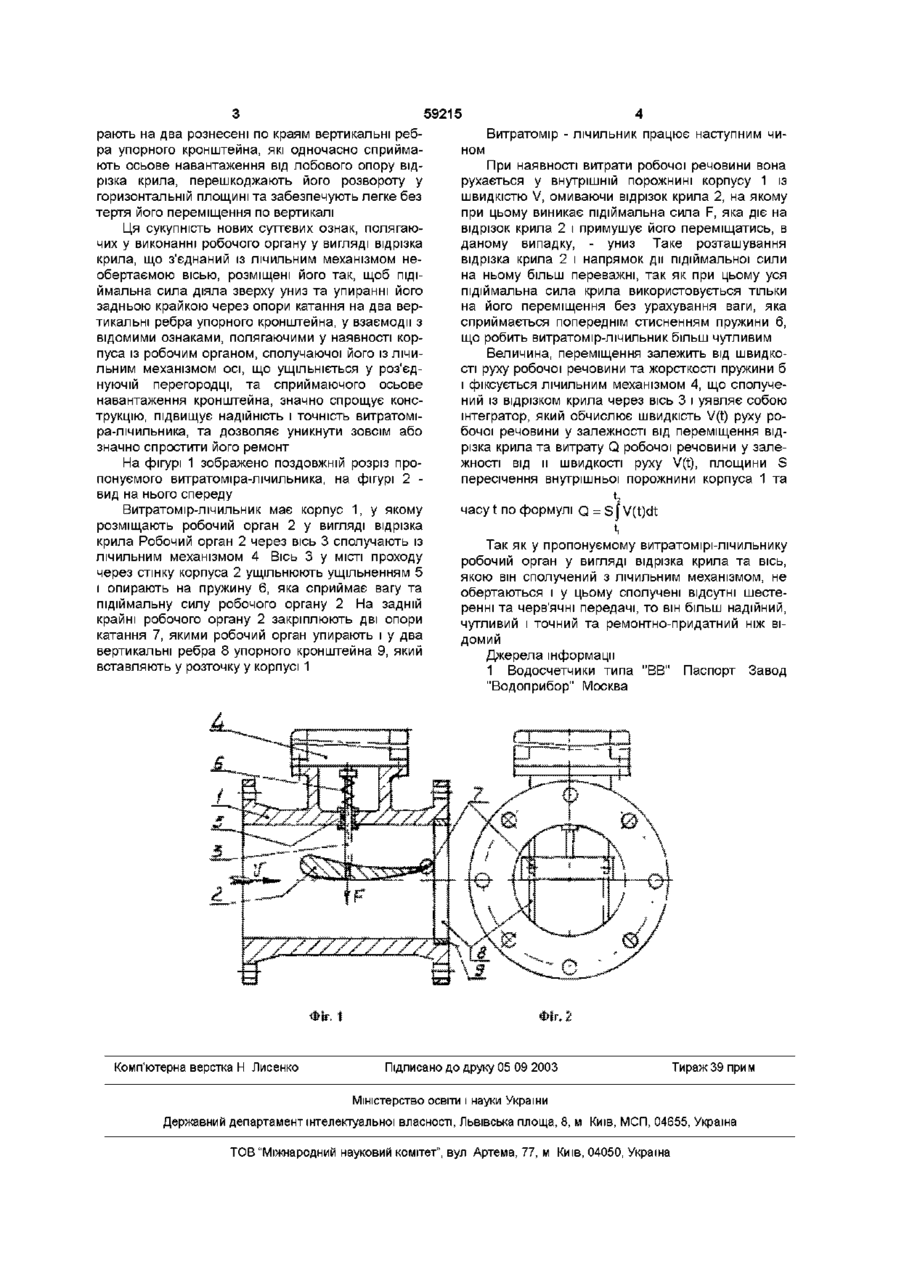

1 Витратомір-лічильник, що має корпус із розміщеним у ньому і контактуючим із речовиною, яку заміряють, робочим органом, що сполучений із лічильним механізмом віссю, яка ущільнюється у МІСТІ проходу крізь роз'єднуючу непроникну перегородку, та кронштейн, що сприймає осьове навантаження робочого органа, який відрізняється Винахід відноситься до пристроїв для вимірювання витрат рідини та газу і може-бути використаний для створення нового покоління витратомірів-лічильників, що використовуються в різних галузях господарства для обліку витрат рідин та газів ВІДОМІ витратомірі-лічильники, що мають кор пус із розміщеним в ньому і контактуючим із речовиною, яку заміряють, робочим органом, що сполучений із лічильним механізмом вісью, яка ущільнюється у МІСТІ проходу через роз'єднуючу непроникну перегородку, та кронштейн, що сприймає осьове навантаження робочого органу При цьому робочий орган виконують у вигляді гвинтової турбінки, що розташована по осі корпуса і обертається навколо неї із швидкість», яка залежить від витрати Це обертання через черв'ячну та шестеренні передачі передається до лічильного механізму [1] Недостатками відомих витратомірівлічильників є складність їх конструкції та низькі надійність і точність, що обумовлено наявність» у їх конструкції великої КІЛЬКОСТІ деталей, що обертаються і труться у з'єднаннях Це обумовлює їх знос і часті ремонти витратомірів-лічильників, які тим, що робочий орган виконують у вигляді відрізка крила, що сполучений із лічильним механізмом необертовою віссю 2 Витратомір-лічильник за п 1, який відрізняється тим, що відрізок крила у ньому розташовують так, що його підіймальна сила діє зверху униз і вона та вага його сприймаються пружиною, на яку спирається вісь 3 Витратомір-лічильник за п 1, який відрізняється тим, що задня крайка відрізка крила крізь опори котіння упирається у два рознесені по краях вертикальні ребра упорного кронштейна, які одночасно сприймають осьове навантаження від лобового опору відрізка крила, перешкоджають його розвороту у горизонтальній площині та забезпечують легке без тертя його переміщення по вертикалі через велику КІЛЬКІСТЬ і високу точність цих деталей утруднені В основу винаходу поставлено задачу у витратомірі-лічильнику шляхом заміни у ньому гвинтової турбінки і ланок, що передають від неї до лічильного механізму обертання, відрізком крила, що здійснює зворотньо-поступальний рух, і вісью, що сполучає його із лічильним механізмом і не обертається, значно спростити конструкцію, підвищити и надійність і точність, та уникнути зовсім або значно спростити ремонт Укачана мета досягається тим, що у витратомірі-лічильнику, що має корпус із розміщеним у ньому і контактуючим із речовиною, яку заміряють, робочим органом, що сполучений із лічильним механізмом вісью, яка ущільнюється у МІСТІ проходу через роз'єднуючу непроникну перегородку, та кронштейн, що сприймає осьове навантаження робочого органу, останній виконують у вигляді відрізка крила, що сполучений із лічильним механізмом необеретаємою вісью Для підвищення чутливості витратоміра-лічильника відрізок крила у ньому розташовують так, що його підіймальна сила діє зверху униз і вона та вага його сприймаються пружиною, на яку опирається вісь Задньою крайкою відрізок крила через опори катання упи ю ю 59215 рають на два рознесені по краям вертикальні ребра упорного кронштейна, які одночасно сприймають осьове навантаження від лобового опору відрізка крила, перешкоджають його розвороту у горизонтальній площині та забезпечують легке без тертя його переміщення по вертикалі Ця сукупність нових суттєвих ознак, полягаючих у виконанні робочого органу у вигляді відрізка крила, що з'єднаний із лічильним механізмом необертаємою вісью, розміщені його так, щоб підіймальна сила діяла зверху униз та упиранні його задньою крайкою через опори катання на два вертикальні ребра упорного кронштейна, у взаємодії з відомими ознаками, полягаючими у наявності корпуса із робочим органом, сполучаючої його із лічильним механізмом осі, що ущільніється у роз'єднуючій перегородці, та сприймаючого осьове навантаження кронштейна, значно спрощує конструкцію, підвищує надійність і точність витратоміра-лічильника, та дозволяє уникнути зовсім або значно спростити його ремонт На фігурі 1 зображено поздовжній розріз пропонуємого витратоміра-лічильника, на фігурі 2 вид на нього спереду Витратомір-лічильник має корпус 1, у якому розміщають робочий орган 2 у вигляді відрізка крила Робочий орган 2 через вісь 3 сполучають із лічильним механізмом 4 Вісь 3 у МІСТІ проходу через стінку корпуса 2 ущільнюють ущільненням 5 і опирають на пружину 6, яка сприймає вагу та підіймальну силу робочого органу 2 На задній крайні робочого органу 2 закріплюють дві опори катання 7, якими робочий орган упирають і у два вертикальні ребра 8 упорного кронштейна 9, який вставляють у розточку у корпусі 1 Комп'ютерна верстка Н Лисенко ном Витратомір - лічильник працює наступним чи При наявності витрати робочої речовини вона рухається у внутрішній порожнині корпусу 1 із швидкістю V, омиваючи відрізок крила 2, на якому при цьому виникає підіймальна сила F, яка діє на відрізок крила 2 і примушує його переміщатись, в даному випадку, - униз Таке розташування відрізка крила 2 і напрямок дії підіймальної сили на ньому більш переважні, так як при цьому уся підіймальна сила крила використовується тільки на його переміщення без урахування ваги, яка сприймається попереднім стисненням пружини 6, що робить витратомір-лічильник більш чутливим Величина, переміщення залежить від швидкості руху робочої речовини та жорсткості пружини б і фіксується лічильним механізмом 4, що сполучений із відрізком крила через вісь 3 і уявляє собою інтегратор, який обчислює швидкість V(t) руху робочої речовини у залежності від переміщення відрізка крила та витрату Q робочої речовини у залежності від и швидкості руху V(t), площини S пересічення внутрішньої порожнини корпуса 1 та часу t по формулі Q = S f V(t)dt t, Так як у пропонуємому витратомірі-лічильнику робочий орган у вигляді відрізка крила та вісь, якою він сполучений з лічильним механізмом, не обертаються і у цьому сполучені відсутні шестеренні та черв'ячні передачі, то він більш надійний, чутливий і точний та ремонтно-придатний ніж відомий Джерела інформації 1 Водосчетчики типа "ВВ" Паспорт Завод "Водоприбор" Москва Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
