Формула / Реферат

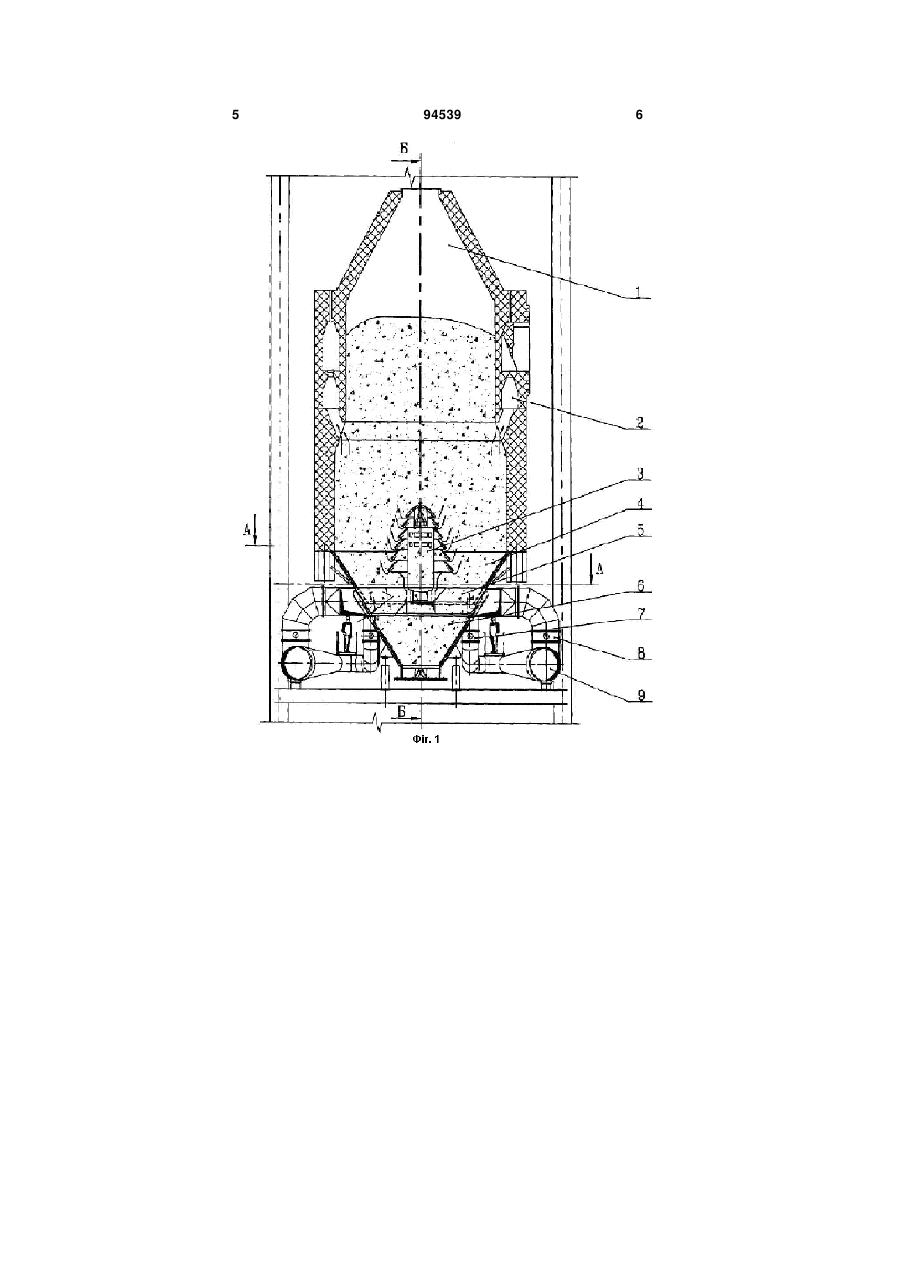

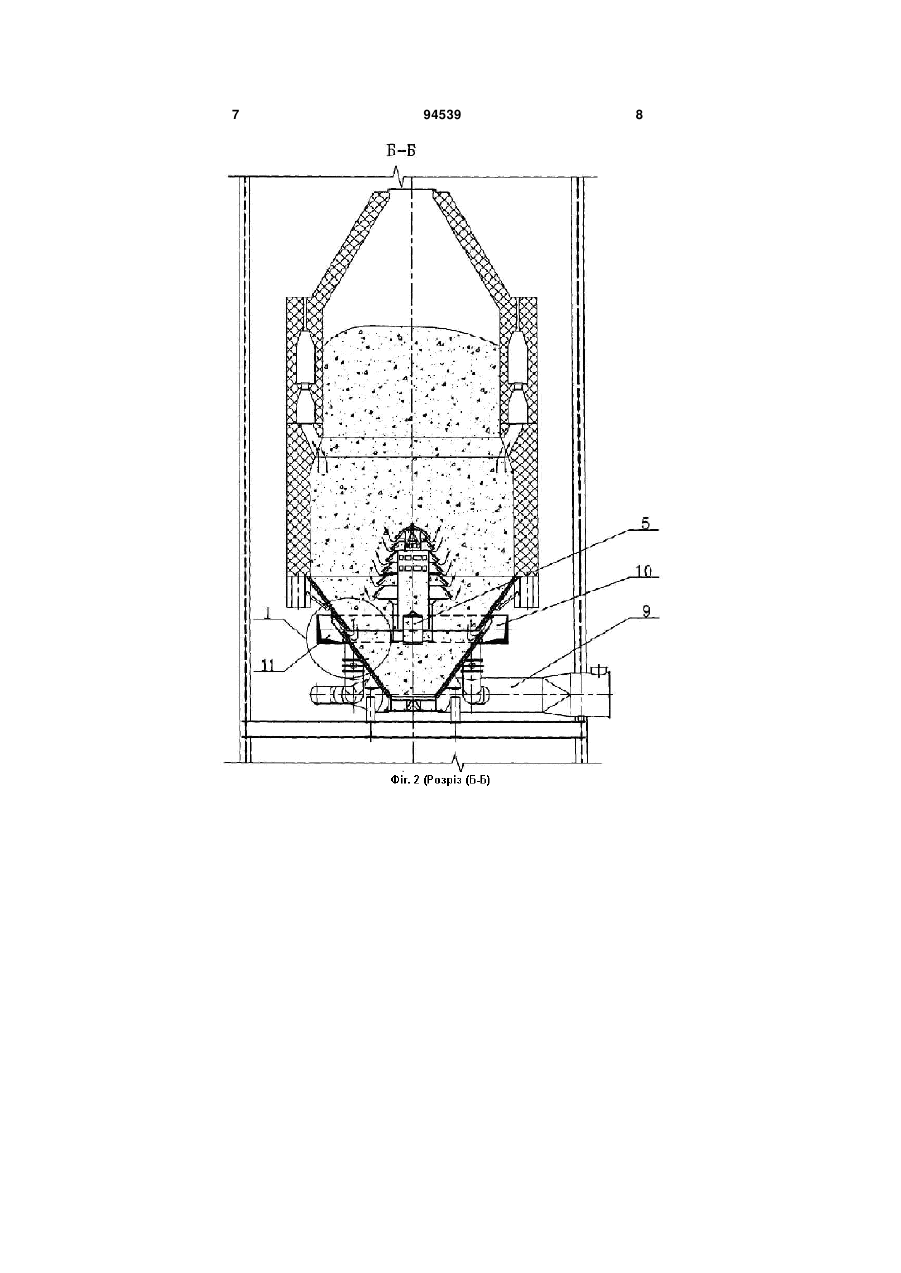

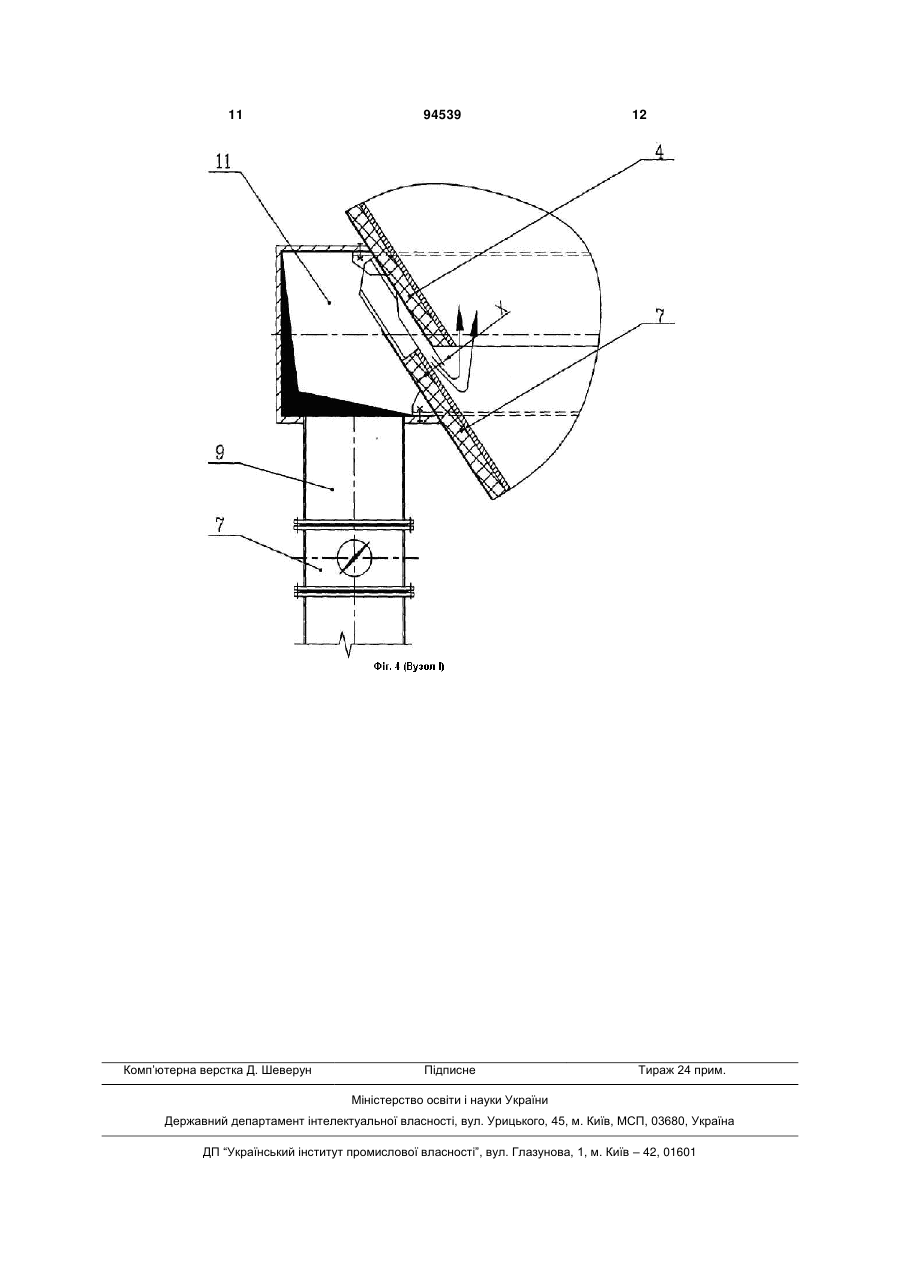

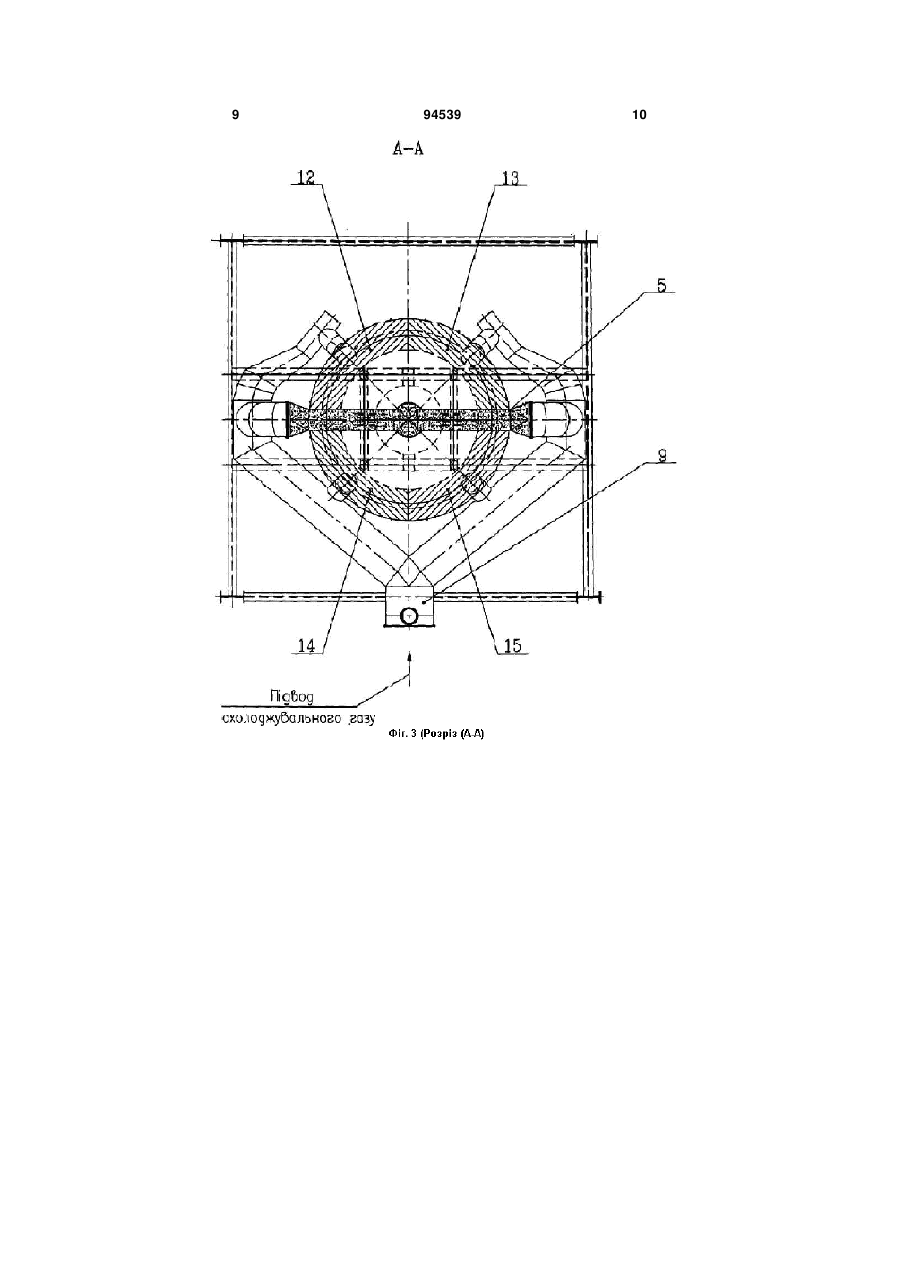

Пристрій для сухого гасіння коксу, що містить вертикальний корпус, усередині якого розташована форкамера й камера гасіння з нижньою конічною частиною, засоби завантаження й вивантаження коксу, кільцевий канал з газохідними отворами в середній частині корпуса, центральний розподільник охолоджувального газу, установлений на газохідній балці, що проходить усередині конічної частини камери гасіння й з'єднана із двох сторін з газопроводом охолоджувального газу, який відрізняється тим, що конічна частина камери гасіння складається із двох зрізаних конусів, що входять один в інший із зазором "х", місце входження одного конуса в іншій із зовнішньої сторони укладено в кільцевий розподільний колектор, розділений газохідною трубою на два самостійні півкільця, а кожне півкільце розділено не менше, ніж на два самостійні сектори, виконані з можливістю подачі в них охолодного газу з регулюванням його витрати.

Текст

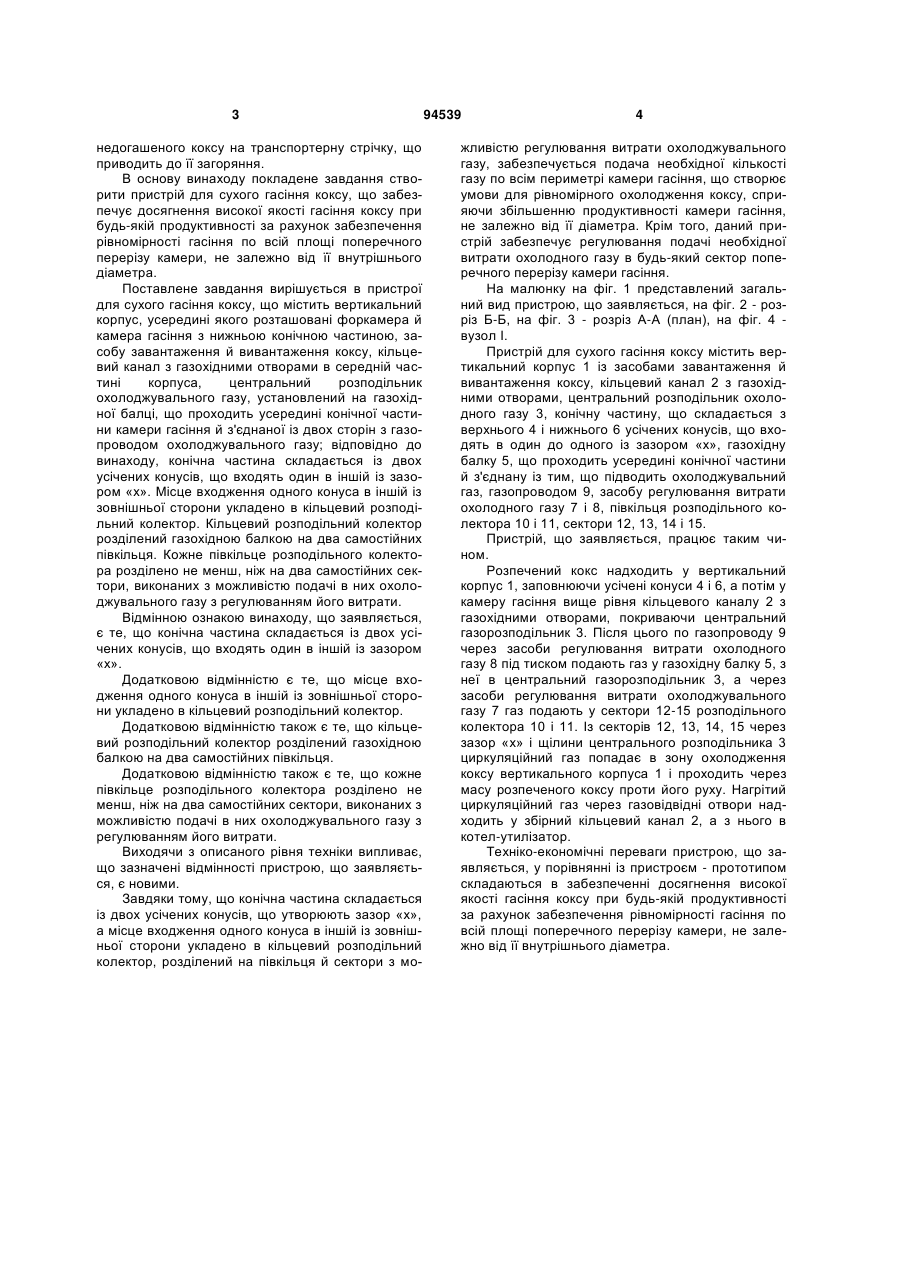

Пристрій для сухого гасіння коксу, що містить вертикальний корпус, усередині якого розташована форкамера й камера гасіння з нижньою конічною частиною, засоби завантаження й вивантаження коксу, кільцевий канал з газохідними отворами в середній частині корпуса, центральний розподільник охолоджувального газу, установлений на газохідній балці, що проходить усередині конічної частини камери гасіння й з'єднана із двох сторін з газопроводом охолоджувального газу, який відрізняється тим, що конічна частина камери гасіння складається із двох зрізаних конусів, що входять один в інший із зазором "х", місце входження одного конуса в іншій із зовнішньої сторони укладено в кільцевий розподільний колектор, розділений газохідною трубою на два самостійні півкільця, а кожне півкільце розділено не менше, ніж на два самостійні сектори, виконані з можливістю подачі в них охолодного газу з регулюванням його витрати. Винахід має відношення до пристроїв для сухого гасіння коксу й може знайти застосування в коксохімічній промисловості. Відомо пристрій для сухого гасіння коксу, що містить вертикальний корпус, усередині якого знаходяться форкамера й камера гасіння з нижньою конічною частиною, засоби завантаження й вивантаження коксу, газорозподільник, пов'язаний з газопроводом охолоджувального газу, розташований у конічній частині камери гасіння, центральний розподільник, установлений уздовж вертикальної осі корпуса (див., наприклад, ав. св. СРСР №1131473, МПК: С10В39/02, оп. 1984-12-23). Недоліком відомого пристрою є швидке зношування центрального розподільника й газопроводу охолоджувального газу й необхідність зупинки камери гасіння для їхньої заміни, обумовлений абразивними властивостями коксу, що підсилюються статичними навантаженнями й термічним впливом маси коксу, що перебуває в камері гасіння. Відомо пристрій для сухого гасіння коксу, що містить вертикальний корпус, усередині якого знаходяться форкамера й камера гасіння з нижньою конічною частиною, засоби завантаження й вивантаження коксу, кільцевий канал з газохідними отворами в середній частині корпуса, центральний розподільник охолоджувального газу, установлений на газохідної балці, що проходить усередині конічної частини камери гасіння й з'єднаної із двох сторін з газопроводом охолоджувального газу (див., наприклад, патент UA23848, МПК: С10В39/02, оп. 1998-06-16). По технічній сутності й результату, що досягається, відомий пристрій є найбільш близьким до того, що заявляється. Недоліком відомого пристрою є можливість його застосування тільки для камер сухого гасіння, що мають відносно невеликий діаметр, тобто із продуктивністю до 60 т/рік по погашеному коксі, оскільки для камер більшої продуктивності (70 т/рік й більше) не забезпечується необхідна якість гасіння й, як правило, спостерігається проскакування (19) UA (11) 94539 (13) (21) a201005617 (22) 11.05.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) КАМЕНЮКА В'ЯЧЕСЛАВ БОРИСОВИЧ, ВОЛКОВ ВІТАЛІЙ ІВАНОВИЧ, АЛЬБОВСЬКИЙ ВОЛОДИМИР ЄВГЕНОВИЧ, МАСЛОВА ГАЛИНА ПЕТРІВНА (73) ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ ПІДПРИЄМСТВ КОКСОХІМІЧНОЇ ПРОМИСЛОВОСТІ "ГИПРОКОКС" (56) UA 89400 A, 25.01.2010 SU 217359 A1, 07.05.1968 SU 451345 A1, 23.02.1984 SU 473741 A1, 14.06.1975 SU 798158 A1, 23.01.1981 SU 802354 A1, 07.02.1981 SU 1153544 A1, 23.03.1992 SU 1198091 A1, 15.12.1985 JP 11061136 A, 05.03.1999 JP 2007277367 A, 25.10.2007 C2 1 3 недогашеного коксу на транспортерну стрічку, що приводить до її загоряння. В основу винаходу покладене завдання створити пристрій для сухого гасіння коксу, що забезпечує досягнення високої якості гасіння коксу при будь-якій продуктивності за рахунок забезпечення рівномірності гасіння по всій площі поперечного перерізу камери, не залежно від її внутрішнього діаметра. Поставлене завдання вирішується в пристрої для сухого гасіння коксу, що містить вертикальний корпус, усередині якого розташовані форкамера й камера гасіння з нижньою конічною частиною, засобу завантаження й вивантаження коксу, кільцевий канал з газохідними отворами в середній частині корпуса, центральний розподільник охолоджувального газу, установлений на газохідної балці, що проходить усередині конічної частини камери гасіння й з'єднаної із двох сторін з газопроводом охолоджувального газу; відповідно до винаходу, конічна частина складається із двох усічених конусів, що входять один в іншій із зазором «х». Місце входження одного конуса в іншій із зовнішньої сторони укладено в кільцевий розподільний колектор. Кільцевий розподільний колектор розділений газохідною балкою на два самостійних півкільця. Кожне півкільце розподільного колектора розділено не менш, ніж на два самостійних сектори, виконаних з можливістю подачі в них охолоджувального газу з регулюванням його витрати. Відмінною ознакою винаходу, що заявляється, є те, що конічна частина складається із двох усічених конусів, що входять один в іншій із зазором «х». Додатковою відмінністю є те, що місце входження одного конуса в іншій із зовнішньої сторони укладено в кільцевий розподільний колектор. Додатковою відмінністю також є те, що кільцевий розподільний колектор розділений газохідною балкою на два самостійних півкільця. Додатковою відмінністю також є те, що кожне півкільце розподільного колектора розділено не менш, ніж на два самостійних сектори, виконаних з можливістю подачі в них охолоджувального газу з регулюванням його витрати. Виходячи з описаного рівня техніки випливає, що зазначені відмінності пристрою, що заявляється, є новими. Завдяки тому, що конічна частина складається із двох усічених конусів, що утворюють зазор «х», а місце входження одного конуса в іншій із зовнішньої сторони укладено в кільцевий розподільний колектор, розділений на півкільця й сектори з мо 94539 4 жливістю регулювання витрати охолоджувального газу, забезпечується подача необхідної кількості газу по всім периметрі камери гасіння, що створює умови для рівномірного охолодження коксу, сприяючи збільшенню продуктивності камери гасіння, не залежно від її діаметра. Крім того, даний пристрій забезпечує регулювання подачі необхідної витрати охолодного газу в будь-який сектор поперечного перерізу камери гасіння. На малюнку на фіг. 1 представлений загальний вид пристрою, що заявляється, на фіг. 2 - розріз Б-Б, на фіг. 3 - розріз А-А (план), на фіг. 4 вузол І. Пристрій для сухого гасіння коксу містить вертикальний корпус 1 із засобами завантаження й вивантаження коксу, кільцевий канал 2 з газохідними отворами, центральний розподільник охолодного газу 3, конічну частину, що складається з верхнього 4 і нижнього 6 усічених конусів, що входять в один до одного із зазором «х», газохідну балку 5, що проходить усередині конічної частини й з'єднану із тим, що підводить охолоджувальний газ, газопроводом 9, засобу регулювання витрати охолодного газу 7 і 8, півкільця розподільного колектора 10 і 11, сектори 12, 13, 14 і 15. Пристрій, що заявляється, працює таким чином. Розпечений кокс надходить у вертикальний корпус 1, заповнюючи усічені конуси 4 і 6, а потім у камеру гасіння вище рівня кільцевого каналу 2 з газохідними отворами, покриваючи центральний газорозподільник 3. Після цього по газопроводу 9 через засоби регулювання витрати охолодного газу 8 під тиском подають газ у газохідну балку 5, з неї в центральний газорозподільник 3, а через засоби регулювання витрати охолоджувального газу 7 газ подають у сектори 12-15 розподільного колектора 10 і 11. Із секторів 12, 13, 14, 15 через зазор «х» і щілини центрального розподільника 3 циркуляційний газ попадає в зону охолодження коксу вертикального корпуса 1 і проходить через масу розпеченого коксу проти його руху. Нагрітий циркуляційний газ через газовідвідні отвори надходить у збірний кільцевий канал 2, а з нього в котел-утилізатор. Техніко-економічні переваги пристрою, що заявляється, у порівнянні із пристроєм - прототипом складаються в забезпеченні досягнення високої якості гасіння коксу при будь-якій продуктивності за рахунок забезпечення рівномірності гасіння по всій площі поперечного перерізу камери, не залежно від її внутрішнього діаметра. 5 94539 6 7 94539 8 9 94539 10 11 Комп’ютерна верстка Д. Шеверун 94539 Підписне 12 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Installation for dry coke quenching

Автори англійською

Kameniuka Viacheslav Borysovych, Volkov Vitalii Ivanovych, Albovskyi Volodymyr Yevhenovych, Maslova Halyna Petrivna

Назва патенту російською

Устройство для сухого тушения кокса

Автори російською

Каменюка Вячеслав Борисович, Волков Виталий Иванович, Альбовский Владимир Евгеньевич, Маслова Галина Петровна

МПК / Мітки

МПК: C10B 39/02

Мітки: гасіння, сухого, пристрій, коксу
