Пристрій для розгону ударника

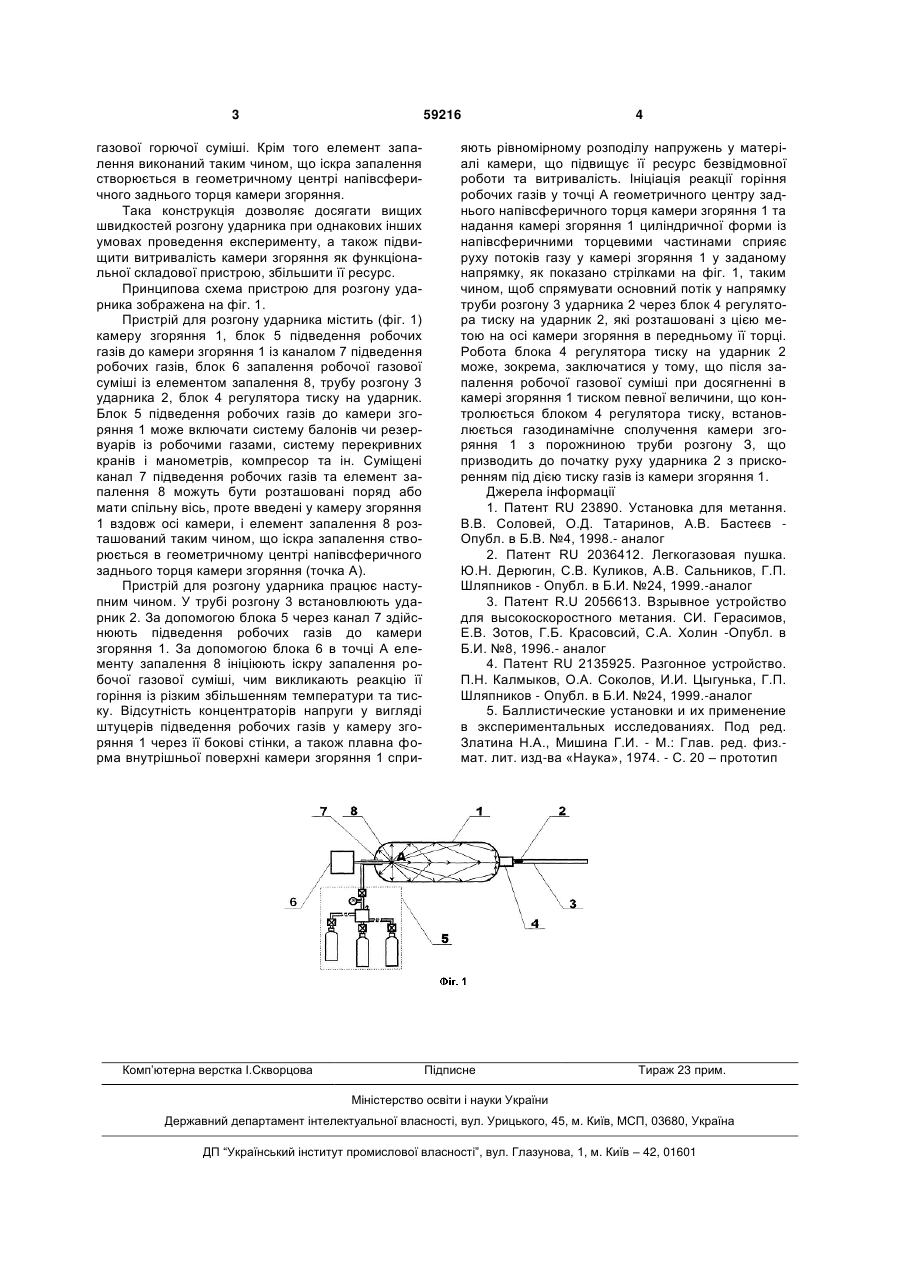

Пристрій для розгону ударника, що містить камеру згоряння, блок підведення робочих газів до камери згоряння, блок запалення робочої газової суміші, трубу розгону ударника, блок регулятора тиску на ударник, який відрізняється тим, що камера згоряння виконана циліндричною з заднім і 3 59216 газової горючої суміші. Крім того елемент запалення виконаний таким чином, що іскра запалення створюється в геометричному центрі напівсферичного заднього торця камери згоряння. Така конструкція дозволяє досягати вищих швидкостей розгону ударника при однакових інших умовах проведення експерименту, а також підвищити витривалість камери згоряння як функціональної складової пристрою, збільшити її ресурс. Принципова схема пристрою для розгону ударника зображена на фіг. 1. Пристрій для розгону ударника містить (фіг. 1) камеру згоряння 1, блок 5 підведення робочих газів до камери згоряння 1 із каналом 7 підведення робочих газів, блок 6 запалення робочої газової суміші із елементом запалення 8, трубу розгону 3 ударника 2, блок 4 регулятора тиску на ударник. Блок 5 підведення робочих газів до камери згоряння 1 може включати систему балонів чи резервуарів із робочими газами, систему перекривних кранів і манометрів, компресор та ін. Суміщені канал 7 підведення робочих газів та елемент запалення 8 можуть бути розташовані поряд або мати спільну вісь, проте введені у камеру згоряння 1 вздовж осі камери, і елемент запалення 8 розташований таким чином, що іскра запалення створюється в геометричному центрі напівсферичного заднього торця камери згоряння (точка А). Пристрій для розгону ударника працює наступним чином. У трубі розгону 3 встановлюють ударник 2. За допомогою блока 5 через канал 7 здійснюють підведення робочих газів до камери згоряння 1. За допомогою блока 6 в точці А елементу запалення 8 ініціюють іскру запалення робочої газової суміші, чим викликають реакцію її горіння із різким збільшенням температури та тиску. Відсутність концентраторів напруги у вигляді штуцерів підведення робочих газів у камеру згоряння 1 через її бокові стінки, а також плавна форма внутрішньої поверхні камери згоряння 1 спри Комп’ютерна верстка І.Скворцова 4 яють рівномірному розподілу напружень у матеріалі камери, що підвищує її ресурс безвідмовної роботи та витривалість. Ініціація реакції горіння робочих газів у точці А геометричного центру заднього напівсферичного торця камери згоряння 1 та надання камері згоряння 1 циліндричної форми із напівсферичними торцевими частинами сприяє руху потоків газу у камері згоряння 1 у заданому напрямку, як показано стрілками на фіг. 1, таким чином, щоб спрямувати основний потік у напрямку труби розгону 3 ударника 2 через блок 4 регулятора тиску на ударник 2, які розташовані з цією метою на осі камери згоряння в передньому її торці. Робота блока 4 регулятора тиску на ударник 2 може, зокрема, заключатися у тому, що після запалення робочої газової суміші при досягненні в камері згоряння 1 тиском певної величини, що контролюється блоком 4 регулятора тиску, встановлюється газодинамічне сполучення камери згоряння 1 з порожниною труби розгону З, що призводить до початку руху ударника 2 з прискоренням під дією тиску газів із камери згоряння 1. Джерела інформації 1. Патент RU 23890. Установка для метання. В.В. Соловей, О.Д. Татаринов, А.В. Бастеєв Опубл. в Б.В. №4, 1998.- аналог 2. Патент RU 2036412. Легкогазовая пушка. Ю.Н. Дерюгин, С.В. Куликов, А.В. Сальников, Г.П. Шляпников - Опубл. в Б.И. №24, 1999.-аналог 3. Патент R.U 2056613. Взрывное устройство для высокоскоростного метания. СИ. Герасимов, Е.В. Зотов, Г.Б. Красовсий, С.А. Холин -Опубл. в Б.И. №8, 1996.- аналог 4. Патент RU 2135925. Разгонное устройство. П.Н. Калмыков, О.А. Соколов, И.И. Цыгунька, Г.П. Шляпников - Опубл. в Б.И. №24, 1999.-аналог 5. Баллистические установки и их применение в экспериментальных исследованиях. Под ред. Златина Н.А., Мишина Г.И. - М.: Глав. ред. физ.мат. лит. изд-ва «Наука», 1974. - С. 20 – прототип Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
