Пристрій для розгону суміжних труб з фланцями

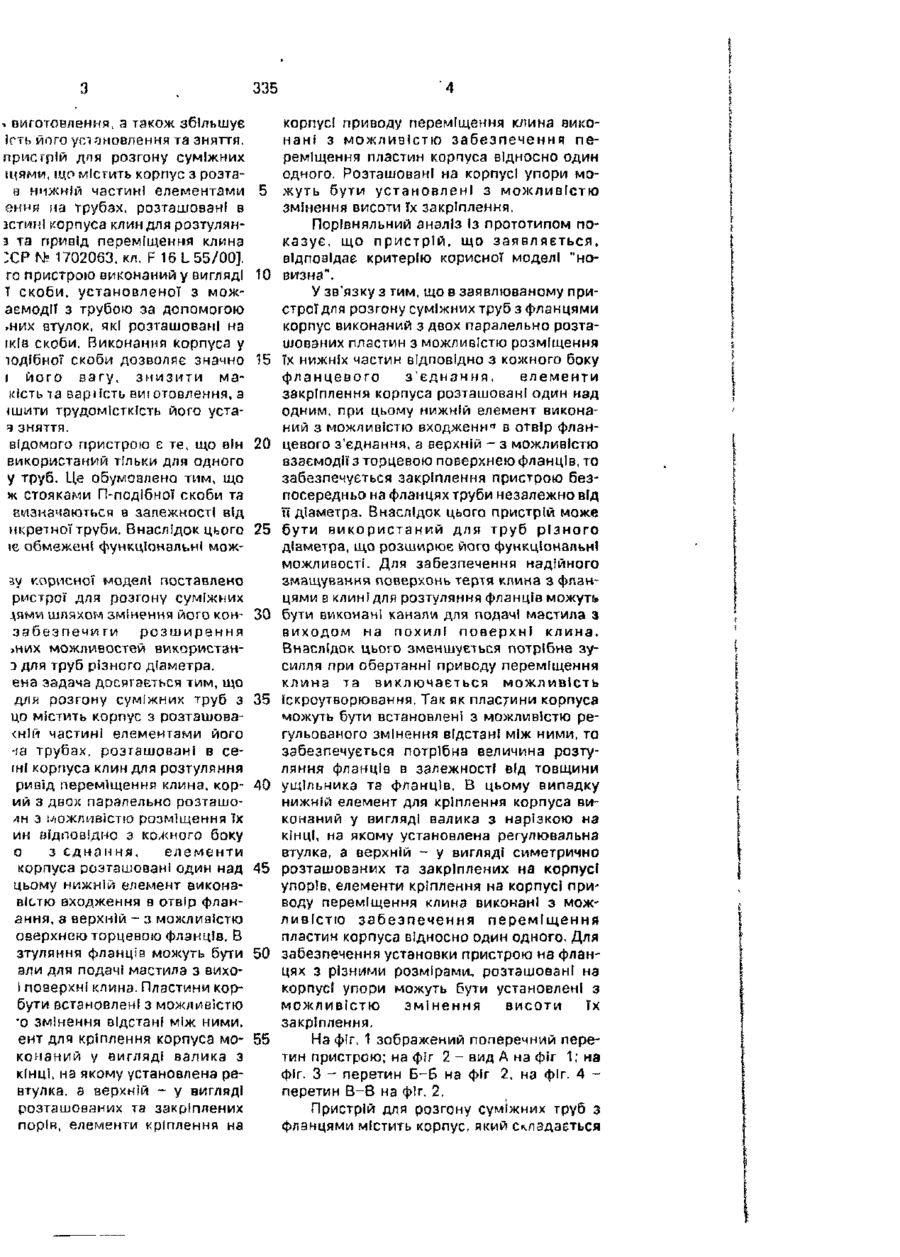

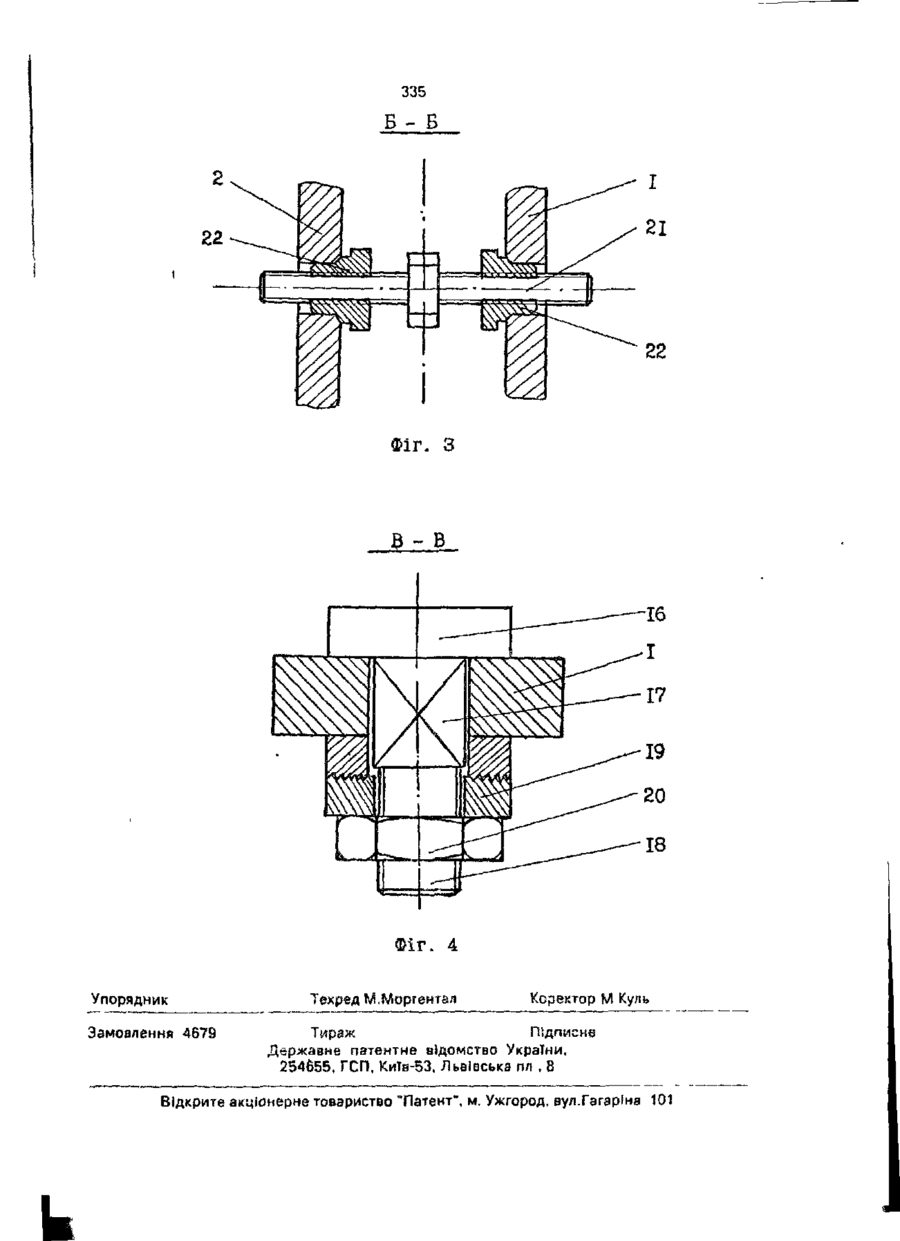

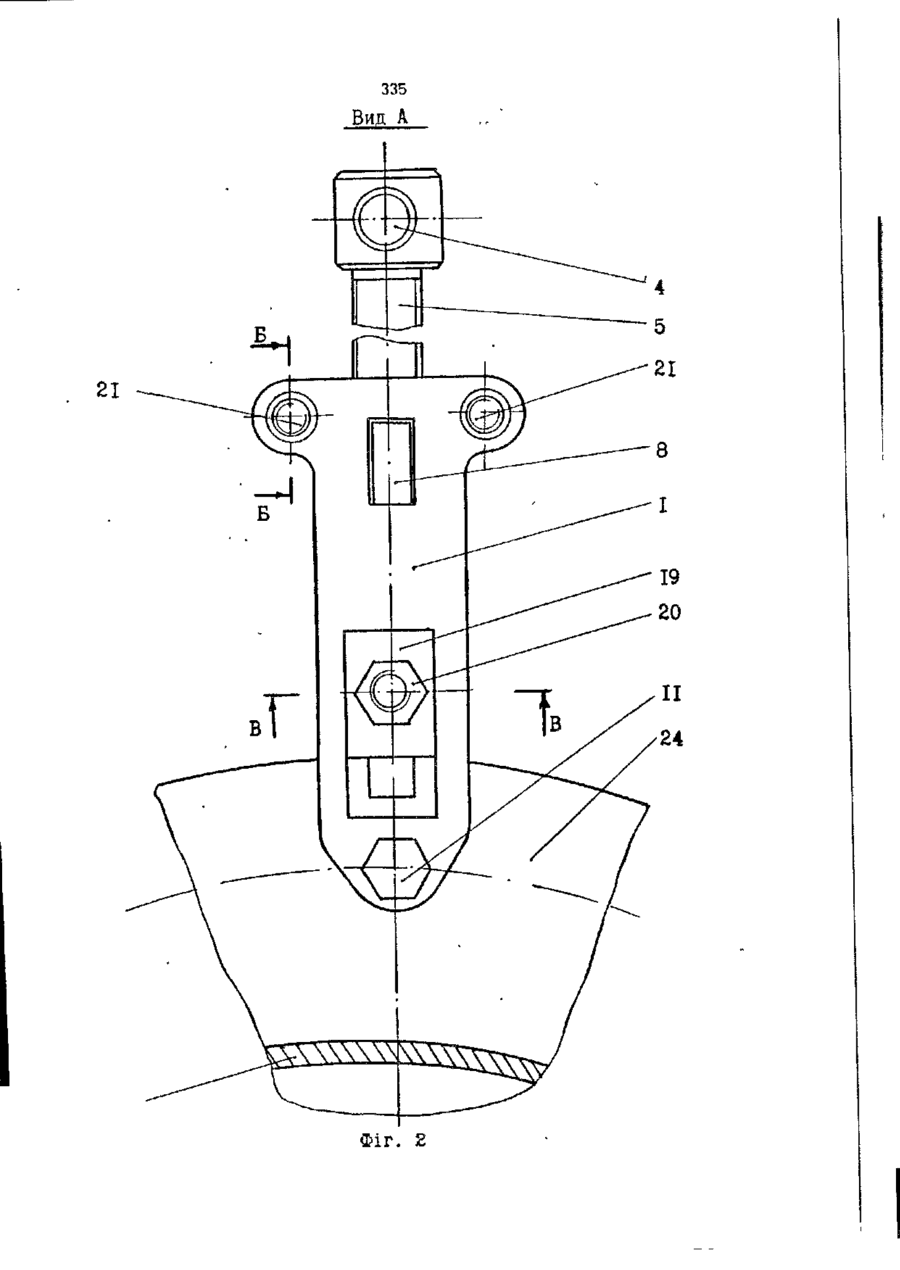

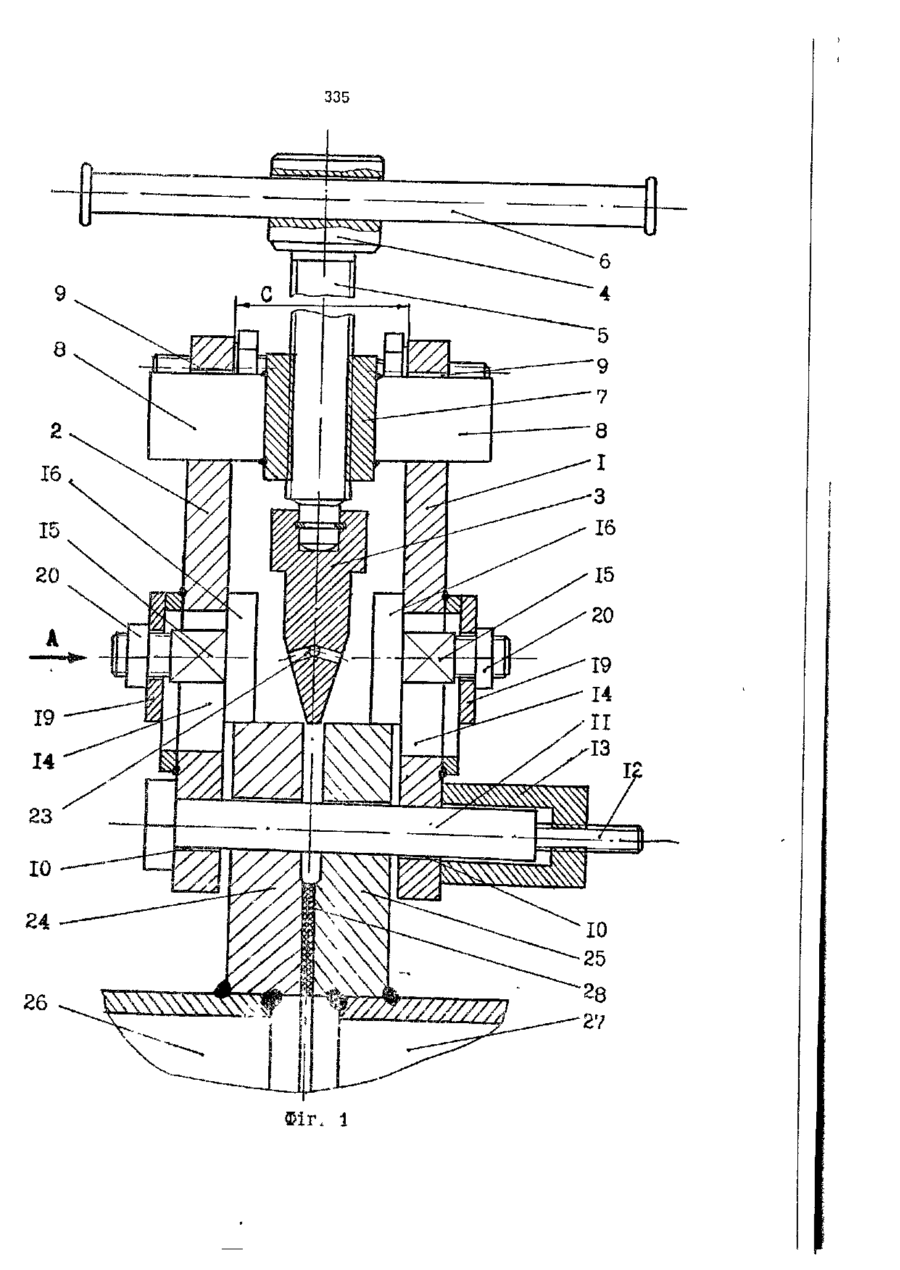

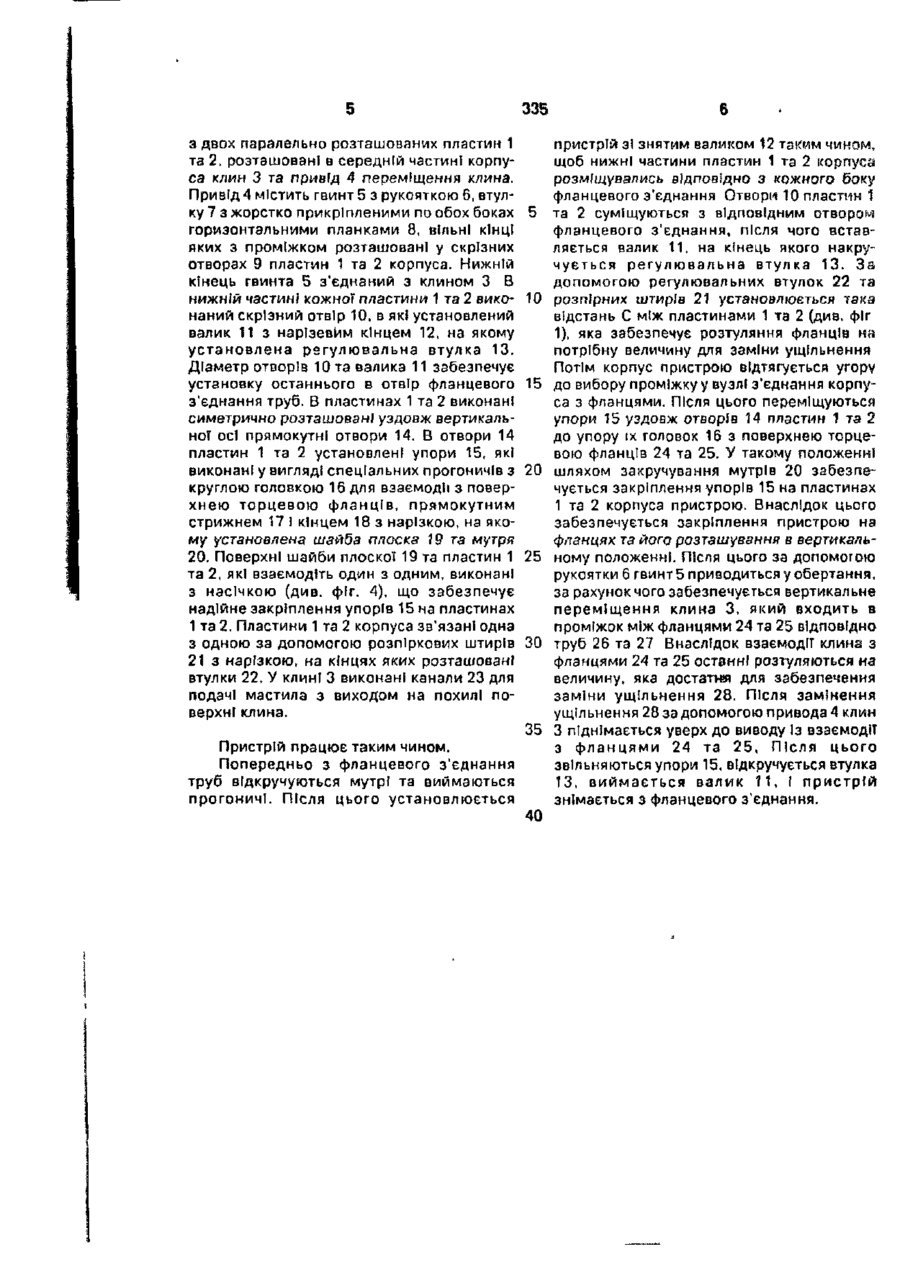

1. Пристрій для розгону суміжних труб з фланцями, що містить корпус з розташованими в нижній частині елементами його кріплення на трубах, розташовані в середній частині корпуса клин для розтуляння фланців та привід переміщення клина, який в і д р і з н я є т ь с я тим. що корпус виконаний з двох паралельно розташованих пластин з можливістю розміщення їх нижніх частин відповідно з кожного Боку фланцевого з'єднання, елементи закріплення корпуса розташовані один над одним, при цьому нижній елемент виконаний з можливістю входження в отвір фланцевого з'єднання, а Корисна модель відноситься до галузі допоміжних пристроїв для трубопровідної мережі, зокрема пристроїв для розгону суміжних труб з фланцями. Існує пристрій для розгону суміжних труб з фланцями, що містить корпус, розташовані в середній частині корпуса клин для розтуляння фланців та привід переміщення клина [Авт ев СССР № 922420, кл F 16 L 55/18]. Корпус цього пристрою виконаний у вигляд! коробчастого кожуха, який обхоп верхній - з можливістю взаємодії з not нею торцевою фланців. 2. Пристрій за п. 1, який в і д р і з и т ь с я тим, що в клин! для розтул фланців виконані канали для подачі мас з виходом на похилі поверхні клина. З Пристрій за п. 1, який в і д р і з и т ь с я тим, що пластини корпуса ВСТЕ ЛЄНІ з можливістю регульованого зміні відстані між ними. 4. Пристрій за п, 3, який в І д р І з н т ь с я тим, що нижній елемент кріплення корпуса виконаний у вигляд лика з нарізкою на кінці, на якому уста лена регулювальна втулка, а верхній вигляді симетрично ррвзташовани закріплених на корпусі упорів, елем кріплення на корпусі приводу переміщклина виконані з можливістю забезпечі переміщення пластин корпуса ВІДНІ один одного. 5 Пристрій за п. 4, який в І д р І з н т ь с я тим, що розташовані на корпусі у установлені з можливістю змінення ви їх закріплення. лює трубу по усьому периметру проміжку Для забезпечення установки строю на трубах корпус ВИКОНЕ роз'ємним У зв язку з тим, що такий корпус строю виконаний коробчастим та обхої трубу по усьому периметру, то він може використаний тільки для одного і розміру труб. Крім цього, такий пристрії велику вагу, що збільшує матеріаломіст 335 •• виготовлення, э також збільшує їсть йпго установлення та зняття. пристрій для розгону суміжних іцями, що містить корпус з розтаа нижній частині елементами 5 ення на трубах, розташовані в зстині корпуса клин для розтулянз та привід переміщення клина XPNfc 1702063. кл. F 16 L 55/00]. го пристрою виконаний у вигляді 10 Т скоби, установленої з можаємодії з трубою за допомогою .них втулок, які розташовані на ІКІВ скоби. Виконання Корпуса у іодібної скоби дозволяє значно 15 і його вагу, знизити ма~ кість та варі їсть виютовлення, а ішити трудомісткість його устаЭ ЗНЯТТЯ. відомого пристрою є те, що він 20 використаний тільки для одного у труб. Це обумовлено тим, що ж стояками П-подібної скоби та визначаються є залежності від нкреіноїтруби. Внаслідок цього 25 іє обмежені функціональні можзу корисної моделі поставлено ристрої для розгону суміжних ДЯМУІ ШЛЯХОМ ЗМІНЄННЯ ЙОГО КОН- ЗО забезпечити розширення можливостей використанз для труб різного діаметра, єна задача досягається тим, що для розгону суміжних труб з цо містить корпус з розташован і й частині елементами його -іа трубах, розташовані в сеІНІ корпуса клин для розтуляння ривід переміщення клина, корий з двох паралельно розташолн з можливістю розміщення їх ин відповідно з кожного боку о з єднання, елементи корпуса розташовані один над цьому нижній елемент виконавістю входження а отвір фланання, а верхній - з можливістю оверхнею торцевою фланців. В зтуляння фланців можуть бути али для подачі мастила з вихоI поверхні клина. Пластини корбути встановлені з можливістю 'о змінення відстані між ними, ент для кріплення корпуса мокопаний у вигляді валика з кінці, на якому установлена ревтулка, а верхній - у вигляді розташованих та закріплених порів, елементи кріплення на >HWX 35 40 45 50 55 корпусі приводу переміщення клина виконані з можливістю забезпечення переміщення пластин корпуса відносно один одного. Розташовані на корпусі упори можуть бути установлені з можливістю змінення висоти їх закріплення. Порівняльний аналіз Із прототипом показує, що пристрій, що заявляється, відповідає критерію корисної моделі "новизна". У зв'язку з тим, що в заявлюваному пристрої для розгону суміжних труб з фланцями корпус виконаний з двох паралельно розташованих пластин з можливістю розміщення їх нижніх частин відповідно з кожного боку фланцевого з'єднання, елементи закріплення корпуса розташовані один над одним, при цьому нижній елемент виконаний з можливістю входженню в отвір фланцевого з'єднання, а верхній - з можливістю взаємодії з торцевою поверхнею фланців, то забезпечується закріплення пристрою безпосередньо на фланцях труби незалежно від ЇЇ діаметра. Внаслідок цього пристрій може бути використаний для труб різного діаметра, щ,о розширює його функціональні можливості. Для забезпечення надійного змащування поверхонь тертя клина з фланцями в клині для розтуляння фланців можуть, бути виконані канали для подачі мастила з виходом на похилі поверхні клина. Внаслідок цього зменшується потрібне зусилля при обертанні приводу переміщення клина та виключається можливість їскроутворювання. Так як пластини корпуса можуть бути встановлені з можливістю регульованого змінення відстані між ними, та забезпечується потрібна величина розтуляння фланців в залежності від товщини ущільника та фланців. В цьому випадку нижній елемент для кріплення корпуса виконаний у вигляді валика з нарізкою на КІНЦІ, на якому установлена регулювальна втулка, а верхній - у вигляді симетрично розташованих та закріплених на корпусі упорів, елементи кріплення на корпусі приводу переміщення клина виконані з можливістю забезпечення переміщення пластин корпуса відносно один одного. Для забезпечення установки пристрою на фланцях з різними розмірами, розташовані на корпусі упори можуть бути установлені з можливістю змінення висоти їх закріплення. На фіг. 1 зображений поперечний перетин пристрою; на фіг 2 - вид А на фіг 1; на фіг. З - перетин Б-6 на фіг 2, на фіг. 4 перетин В-В на фіг. 2. Пристрій для розгону суміжних труб з фланцями містить корпус, який складається 335 з двох паралельно розташованих пластин 1 та 2, розташовані в середній частині корпуса клин 3 та привід 4 переміщення клина. Привід 4 містить гвинт 5 з рукояткою 6, втулку 7 з жорстко прикріпленими по обох боках горизонтальними планками 8, ВІЛЬНІ КІНЦІ яких з проміжком розташовані у скрізних отворах 9 пластин 1 та 2 корпуса. Нижній кінець гвинта 5 з'єднаний з клином З В нижній частині кожної пластини 1 та 2 вико10 наний скрізний отвір 10, в які установлений валик 11 з нарізевйм кінцем 12, на якому установлена регулювальна втулка 13. Діаметр отворів Юта валика 11 забезпечує установку останнього в отвір фланцевого 15 з'єднання труб. В пластинах 1 та 2 виконані симетрично розташовані уздовж вертикальної осі прямокутні отвори 14. В отвори 14 пластин 1 та 2 установлен! упори 15, які виконані у вигляд! спеціальних прогоничів з круглою головкою 16 для взаємодії з повер- 20 хнею торцевою фланців, прямокутним стрижнем 17 1 кінцем 18 з нарізкою, на якому установлена шайЬа плоска 19 та мутря 20. Поверхні шайби плоскої 19 та пластин 1 та 2, які взаємодіть один з одним, виконані 25 з насічкою (див. фіг. 4), що забезпечує надійне закріплення упорів 15 на пластинах 1 та 2. Пластини 1 та 2 корпуса зв'язані одна з одною за допомогою розпіркових штирів 21 з нарізкою, на кінцях яких розташовані ЗО втулки 22. У клині 3 виконані канали 23 для подачі мастила з виходом на похилі поверхні клина. пристрій зі знятим валиком 12 таким чином, щоб нижні частини пластин 1 та 2 корпуса розміщувались ВІДПОВІДНО З КОЖНОГО доку фланцевого з'єднання Отвори 10 пластин 1 та 2 суміщуються з відповідним отвором фланцевого з'єднання, після чого вставляється валик 11, на кінець якого накручується регулювальна втулка 13. За допомогою регулювальних втулок 22 та розпірних штирів 21 установлюється гака відстань С між пластинами 1 та 2 (див. фіг 1), яка забезпечує розтуляння фланців на потрібну величину для заміни ущільнення Потім корпус пристрою відтягується угору до вибору проміжку у вузлі з'єднання корпуса з фланцями. Після цього переміщуються упори 15 уздовж отворів 14 пластин 1 та 2 до упору їх головок 16 з поверхнею торцевою фланців 24 та 25. У такому положенні шляхом закручування мутрів 20 забезпечується закріплення упорів 15 на пластинах 1 та 2 корпуса пристрою. Внаслідок цього забезпечується закріплення пристрою на фланцях та його розташування в вертикальному положенні. Після цього за допомогою рукоятки 6 гвинт 5 приводиться у обертання, за рахунок чого забезпечується вертикальне переміщення клина 3, який входить в проміжок між фланцями 24 та 25 відповідно труб 26 та 27 Внаслідок взаємодії клина з фланцями 24 та 25 останні розтуляються на величину, яка достатня для забезпечення заміни ущільнення 28. Після замінення ущільнення 28 за допомогою привода 4 клин З піднімається уверх до виводу із взаємодії 35 з фланцями 24 та 25, Після цього Пристрій працює таким чином. звільняються упори 15, відкручується втулка 13, виймається валик 11, І пристрій Попередньо з фланцевого з'єднання знімається з фланцевого з'єднання. труб відкручуються мутрі та виймаються прогоничі. Після цього установлюється 40 335 9 Фіг, 1 335 Вид А ФІГ. 2 335 Б - Б Фіг. З В-В Фіг. 4 Упорядник Замовлений 4679 "ехред М.Моргентал Коректор М Куль Тираж Підписне Державне патентне відомство України, 254655. ГСП, Київ-53. Львівська пл , 8 Відкрите акціонерне товариство "Патент", м, Ужгород, вул.Гагаріна 101
