Пристрій контролю рівня вібрації для роторних машин

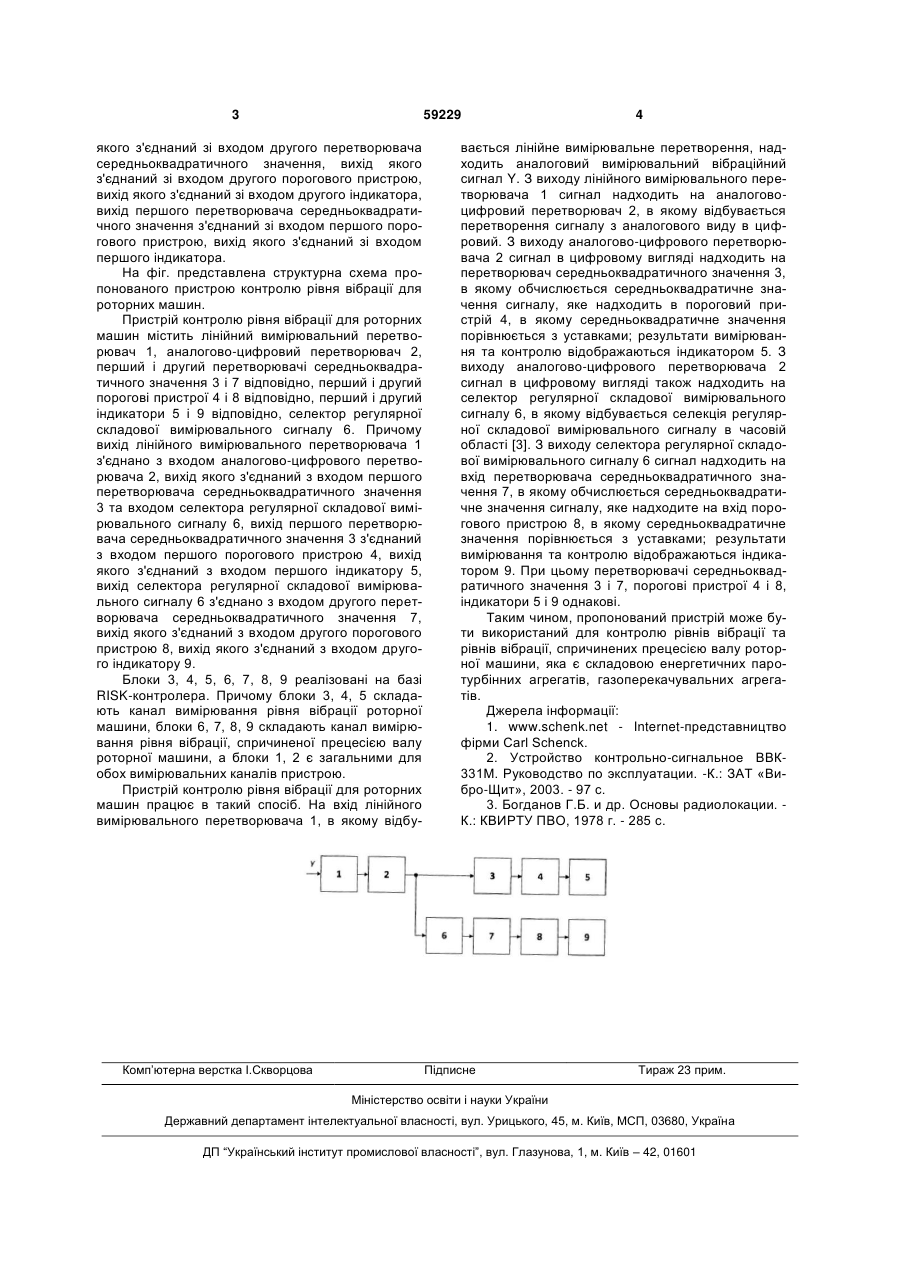

Пристрій контролю рівня вібрації для роторних машин, що містить лінійний вимірювальний перетворювач, перетворювач середньоквадратичного значення, аналого-цифровий перетворювач та пороговий пристрій, вихід якого з'єднаний зі входом індикатора, який відрізняється тим, що додатково містить селектор регулярної складової вимірювального сигналу, другий перетворювач 3 59229 якого з'єднаний зі входом другого перетворювача середньоквадратичного значення, вихід якого з'єднаний зі входом другого порогового пристрою, вихід якого з'єднаний зі входом другого індикатора, вихід першого перетворювача середньоквадратичного значення з'єднаний зі входом першого порогового пристрою, вихід якого з'єднаний зі входом першого індикатора. На фіг. представлена структурна схема пропонованого пристрою контролю рівня вібрації для роторних машин. Пристрій контролю рівня вібрації для роторних машин містить лінійний вимірювальний перетворювач 1, аналогово-цифровий перетворювач 2, перший і другий перетворювачі середньоквадратичного значення 3 і 7 відповідно, перший і другий порогові пристрої 4 і 8 відповідно, перший і другий індикатори 5 і 9 відповідно, селектор регулярної складової вимірювального сигналу 6. Причому вихід лінійного вимірювального перетворювача 1 з'єднано з входом аналогово-цифрового перетворювача 2, вихід якого з'єднаний з входом першого перетворювача середньоквадратичного значення 3 та входом селектора регулярної складової вимірювального сигналу 6, вихід першого перетворювача середньоквадратичного значення 3 з'єднаний з входом першого порогового пристрою 4, вихід якого з'єднаний з входом першого індикатору 5, вихід селектора регулярної складової вимірювального сигналу 6 з'єднано з входом другого перетворювача середньоквадратичного значення 7, вихід якого з'єднаний з входом другого порогового пристрою 8, вихід якого з'єднаний з входом другого індикатору 9. Блоки 3, 4, 5, 6, 7, 8, 9 реалізовані на базі RISK-контролера. Причому блоки 3, 4, 5 складають канал вимірювання рівня вібрації роторної машини, блоки 6, 7, 8, 9 складають канал вимірювання рівня вібрації, спричиненої прецесією валу роторної машини, а блоки 1, 2 є загальними для обох вимірювальних каналів пристрою. Пристрій контролю рівня вібрації для роторних машин працює в такий спосіб. На вхід лінійного вимірювального перетворювача 1, в якому відбу Комп’ютерна верстка І.Скворцова 4 вається лінійне вимірювальне перетворення, надходить аналоговий вимірювальний вібраційний сигнал Y. З виходу лінійного вимірювального перетворювача 1 сигнал надходить на аналоговоцифровий перетворювач 2, в якому відбувається перетворення сигналу з аналогового виду в цифровий. З виходу аналогово-цифрового перетворювача 2 сигнал в цифровому вигляді надходить на перетворювач середньоквадратичного значення 3, в якому обчислюється середньоквадратичне значення сигналу, яке надходить в пороговий пристрій 4, в якому середньоквадратичне значення порівнюється з уставками; результати вимірювання та контролю відображаються індикатором 5. З виходу аналогово-цифрового перетворювача 2 сигнал в цифровому вигляді також надходить на селектор регулярної складової вимірювального сигналу 6, в якому відбувається селекція регулярної складової вимірювального сигналу в часовій області [3]. З виходу селектора регулярної складової вимірювального сигналу 6 сигнал надходить на вхід перетворювача середньоквадратичного значення 7, в якому обчислюється середньоквадратичне значення сигналу, яке надходите на вхід порогового пристрою 8, в якому середньоквадратичне значення порівнюється з уставками; результати вимірювання та контролю відображаються індикатором 9. При цьому перетворювачі середньоквадратичного значення 3 і 7, порогові пристрої 4 і 8, індикатори 5 і 9 однакові. Таким чином, пропонований пристрій може бути використаний для контролю рівнів вібрації та рівнів вібрації, спричинених прецесією валу роторної машини, яка є складовою енергетичних паротурбінних агрегатів, газоперекачувальних агрегатів. Джерела інформації: 1. www.schenk.net - Internet-представництво фірми Carl Schenck. 2. Устройство контрольно-сигнальное ВВК331М. Руководство по эксплуатации. -К.: ЗАТ «Вибро-Щит», 2003. - 97 с. 3. Богданов Г.Б. и др. Основы радиолокации. К.: КВИРТУ ПВО, 1978 г. - 285 с. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
