Контурна упаковка із супозиторіями

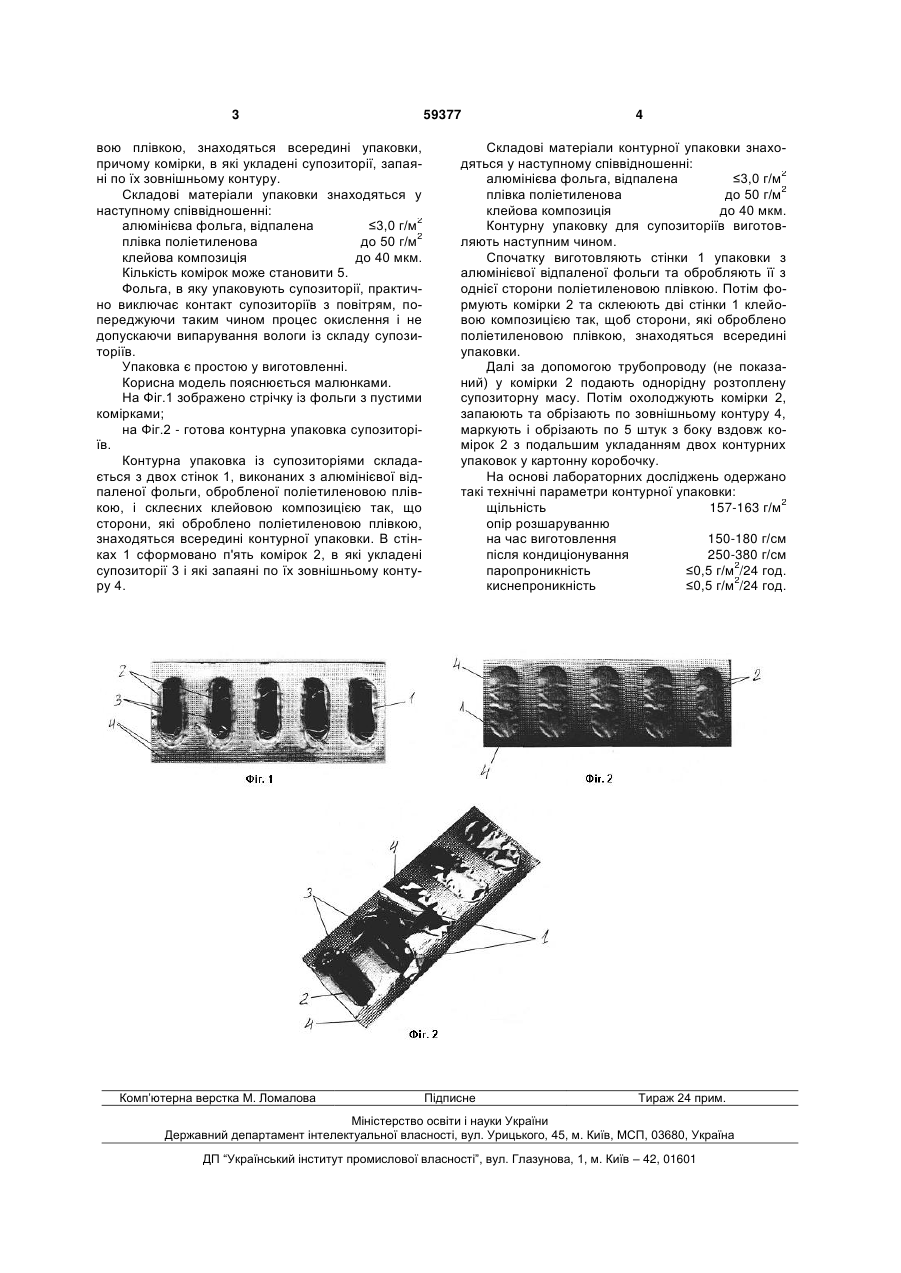

1. Контурна упаковка із супозиторіями, стінки якого з'єднані між собою і мають комірки з герметичними порожнинами для розміщення в них супозиторіїв, яка відрізняється тим, що стінки виконано з алюмінієвої відпаленої фольги, обробленої поліетиленовою плівкою, і склеєні клейовою ком 3 вою плівкою, знаходяться всередині упаковки, причому комірки, в які укладені супозиторії, запаяні по їх зовнішньому контуру. Складові матеріали упаковки знаходяться у наступному співвідношенні: 2 алюмінієва фольга, відпалена ≤3,0 г/м 2 плівка поліетиленова до 50 г/м клейова композиція до 40 мкм. Кількість комірок може становити 5. Фольга, в яку упаковують супозиторії, практично виключає контакт супозиторіїв з повітрям, попереджуючи таким чином процес окислення і не допускаючи випарування вологи із складу супозиторіїв. Упаковка є простою у виготовленні. Корисна модель пояснюється малюнками. На Фіг.1 зображено стрічку із фольги з пустими комірками; на Фіг.2 - готова контурна упаковка супозиторіїв. Контурна упаковка із супозиторіями складається з двох стінок 1, виконаних з алюмінієвої відпаленої фольги, обробленої поліетиленовою плівкою, і склеєних клейовою композицією так, що сторони, які оброблено поліетиленовою плівкою, знаходяться всередині контурної упаковки. В стінках 1 сформовано п'ять комірок 2, в які укладені супозиторії 3 і які запаяні по їх зовнішньому контуру 4. Комп’ютерна верстка М. Ломалова 59377 4 Складові матеріали контурної упаковки знаходяться у наступному співвідношенні: 2 алюмінієва фольга, відпалена ≤3,0 г/м 2 плівка поліетиленова до 50 г/м клейова композиція до 40 мкм. Контурну упаковку для супозиторіїв виготовляють наступним чином. Спочатку виготовляють стінки 1 упаковки з алюмінієвої відпаленої фольги та обробляють її з однієї сторони поліетиленовою плівкою. Потім формують комірки 2 та склеюють дві стінки 1 клейовою композицією так, щоб сторони, які оброблено поліетиленовою плівкою, знаходяться всередині упаковки. Далі за допомогою трубопроводу (не показаний) у комірки 2 подають однорідну розтоплену супозиторну масу. Потім охолоджують комірки 2, запаюють та обрізають по зовнішньому контуру 4, маркують і обрізають по 5 штук з боку вздовж комірок 2 з подальшим укладанням двох контурних упаковок у картонну коробочку. На основі лабораторних досліджень одержано такі технічні параметри контурної упаковки: 2 щільність 157-163 г/м опір розшаруванню на час виготовлення 150-180 г/см після кондиціонування 250-380 г/см 2 паропроникність ≤0,5 г/м /24 год. 2 киснепроникність ≤0,5 г/м /24 год. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
