Спосіб корекції похибок вимірювального каналу цифрового мультиметра
Номер патенту: 59399
Опубліковано: 10.05.2011
Автори: Левченко Андрій Олександрович, Кравчук Олег Іванович, Шаріпова Ільнара Вільєвна, Хахула Василь Володимирович
Формула / Реферат
Спосіб корекції похибок вимірювального каналу цифрового мультиметра, в якому розрахунок поправок в результаті вимірювань проводиться шляхом розв'язання інтегрального рівняння, з подальшим введенням числових значень, що отримані в результаті розрахунку в значення вимірювання, який відрізняється тим, що використовують апаратну реалізацію способу корекції та здійснюють автоматизований розрахунок поправки до результату вимірювання у вбудованому мікропроцесорі з подальшим автоматизованим введенням значення корегуючої поправки, що усереднена за декількома вимірюваннями за допомогою програмованого джерела опорних напруг для виключення впливу випадкової складової похибки кожного окремого вимірювання.
Текст

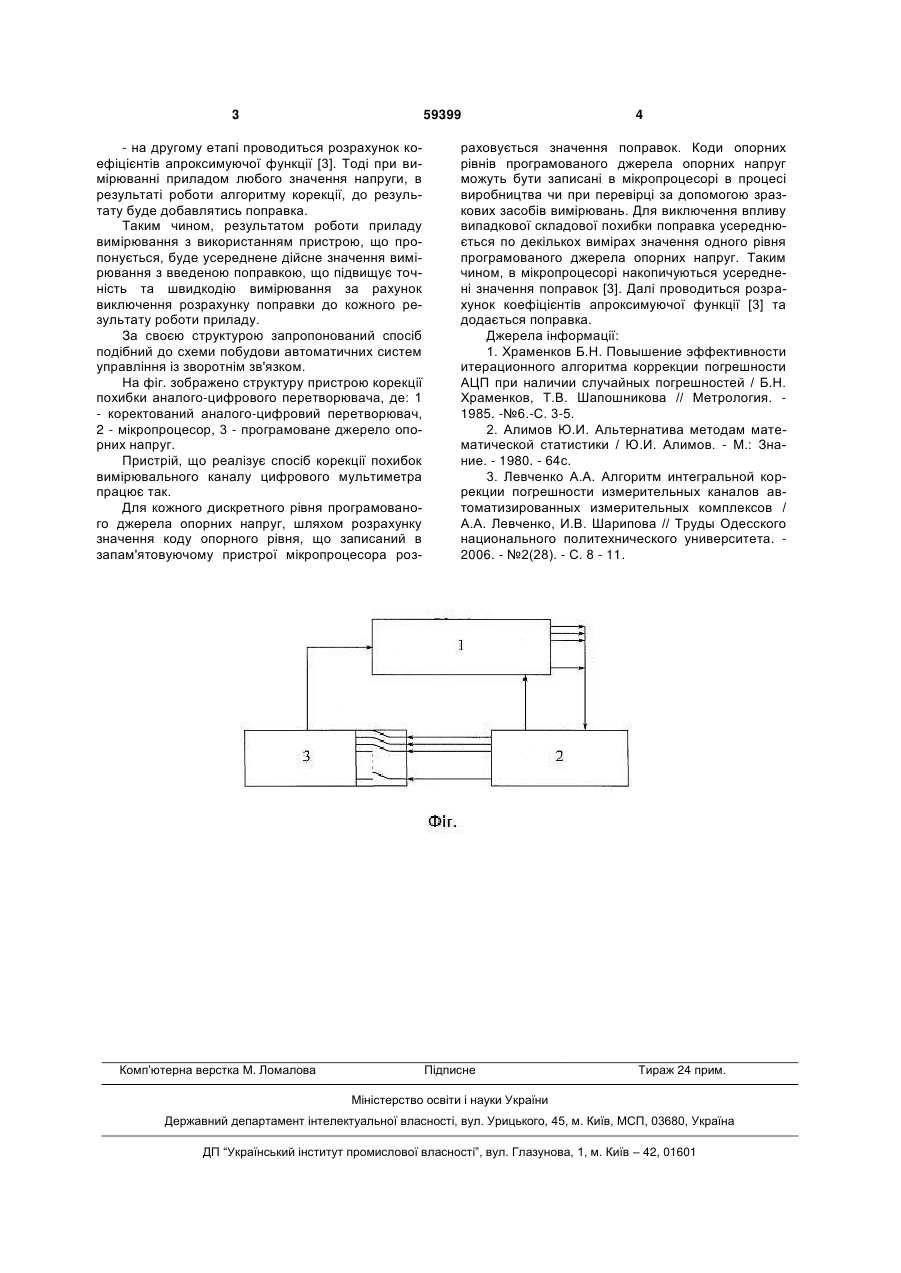

Спосіб корекції похибок вимірювального каналу цифрового мультиметра, в якому розрахунок поправок в результаті вимірювань проводиться шляхом розв'язання інтегрального рівняння, з по 3 59399 - на другому етапі проводиться розрахунок коефіцієнтів апроксимуючої функції [3]. Тоді при вимірюванні приладом любого значення напруги, в результаті роботи алгоритму корекції, до результату буде добавлятись поправка. Таким чином, результатом роботи приладу вимірювання з використанням пристрою, що пропонується, буде усереднене дійсне значення вимірювання з введеною поправкою, що підвищує точність та швидкодію вимірювання за рахунок виключення розрахунку поправки до кожного результату роботи приладу. За своєю структурою запропонований спосіб подібний до схеми побудови автоматичних систем управління із зворотнім зв'язком. На фіг. зображено структуру пристрою корекції похибки аналого-цифрового перетворювача, де: 1 - коректований аналого-цифровий перетворювач, 2 - мікропроцесор, 3 - програмоване джерело опорних напруг. Пристрій, що реалізує спосіб корекції похибок вимірювального каналу цифрового мультиметра працює так. Для кожного дискретного рівня програмованого джерела опорних напруг, шляхом розрахунку значення коду опорного рівня, що записаний в запам'ятовуючому пристрої мікропроцесора роз Комп’ютерна верстка М. Ломалова 4 раховується значення поправок. Коди опорних рівнів програмованого джерела опорних напруг можуть бути записані в мікропроцесорі в процесі виробництва чи при перевірці за допомогою зразкових засобів вимірювань. Для виключення впливу випадкової складової похибки поправка усереднюється по декількох вимірах значення одного рівня програмованого джерела опорних напруг. Таким чином, в мікропроцесорі накопичуються усереднені значення поправок [3]. Далі проводиться розрахунок коефіцієнтів апроксимуючої функції [3] та додається поправка. Джерела інформації: 1. Храменков Б.Н. Повышение эффективности итерационного алгоритма коррекции погрешности АЦП при наличии случайных погрешностей / Б.Н. Храменков, Т.В. Шапошникова // Метрология. 1985. -№6.-С. 3-5. 2. Алимов Ю.И. Альтернатива методам математической статистики / Ю.И. Алимов. - М.: Знание. - 1980. - 64с. 3. Левченко А.А. Алгоритм интегральной коррекции погрешности измерительных каналов автоматизированных измерительных комплексов / А.А. Левченко, И.В. Шарипова // Труды Одесского национального политехнического университета. 2006. - №2(28). - С. 8 - 11. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for correction of errors of measuring channel of digital multi-purpose meter
Автори англійськоюLevchenko Andrii Oleksandrovych, Sharipova Il’nara Vilievna, Kravchuk Oleh Ivanovych, Khakhula Vasyl Volodymyrovych
Назва патенту російськоюСпособ коррекции погрешностей измерительного канала цифрового мультиметра
Автори російськоюЛевченко Андрей Александрович, Шарипова Ильнара Вильевна, Кравчук Олег Иванович, Хахула Василий Владимирович
МПК / Мітки
МПК: G01R 15/00
Мітки: похибок, цифрового, вимірювального, мультиметра, корекції, спосіб, каналу
