Ваговимірювальний датчик

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 59435

Опубліковано: 10.05.2011

Завантажити PDF файл.

Формула / Реферат

Ваговимірювальний датчик, що містить джерело магнітного поля, розташоване між першою парою ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою, та другу пару ферочутливих елементів, вихідні обмотки яких також увімкнені за диференціальною схемою, причому обидві пари ферочутливих елементів розташовані одна відносно одної на відстані, що дорівнює половині довжини джерела магнітного поля, а кінці вихідних обмоток ферочутливих елементів, розташованих з одного боку джерела магнітного поля, об'єднано, який відрізняється тим, що розташовано два додаткових одиничних джерела магнітного поля, пристикованих однойменними полюсами до основного джерела магнітного поля.

Текст

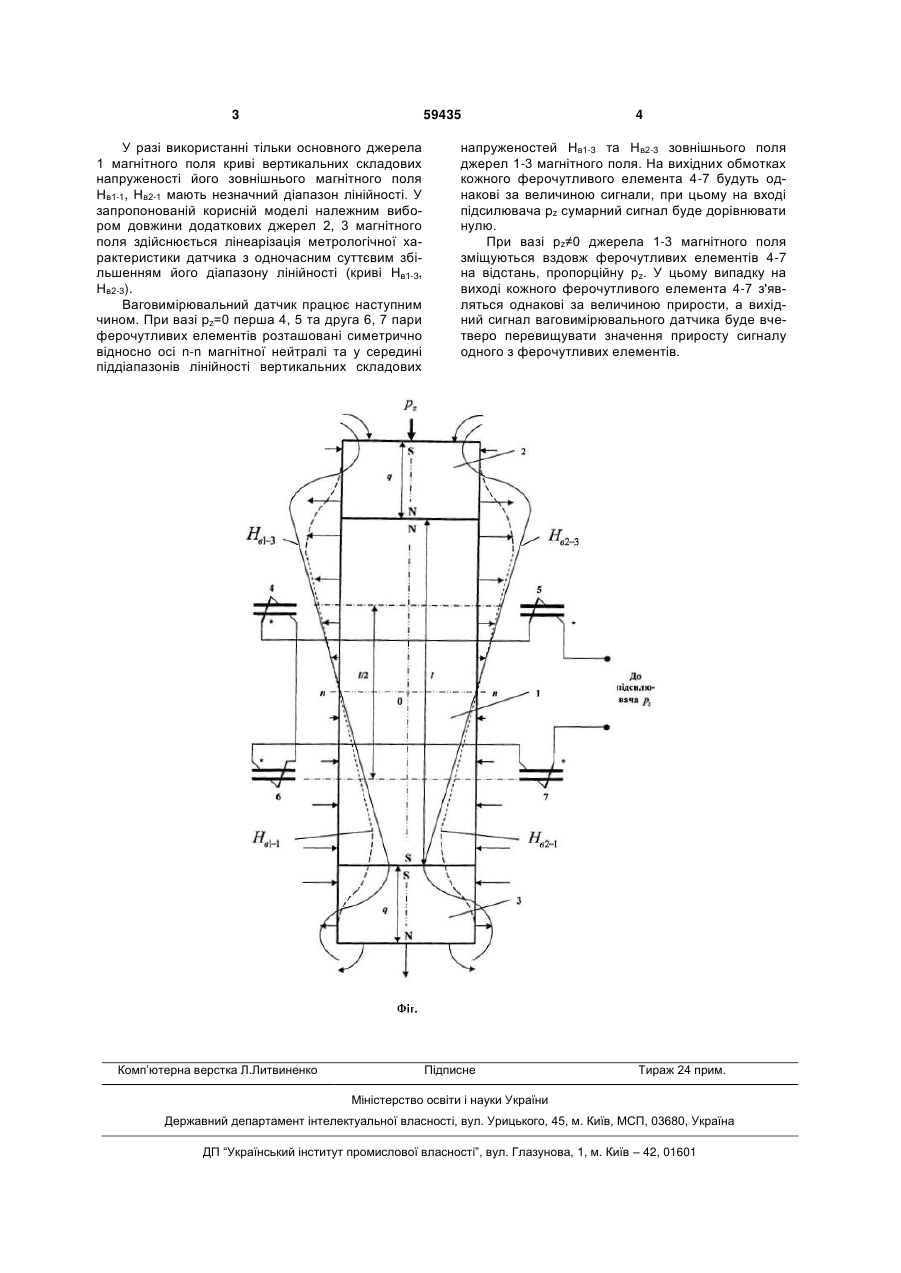

Ваговимірювальний датчик, що містить джерело магнітного поля, розташоване між першою парою ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою, та другу пару ферочутливих елементів, вихідні обмо 3 59435 У разі використанні тільки основного джерела 1 магнітного поля криві вертикальних складових напруженості його зовнішнього магнітного поля Нв1-1, Нв2-1 мають незначний діапазон лінійності. У запропонованій корисній моделі належним вибором довжини додаткових джерел 2, 3 магнітного поля здійснюється лінеарізація метрологічної характеристики датчика з одночасним суттєвим збільшенням його діапазону лінійності (криві Нв1-3, Нв2-3). Ваговимірювальний датчик працює наступним чином. При вазі pz=0 перша 4, 5 та друга 6, 7 пари ферочутливих елементів розташовані симетрично відносно осі n-n магнітної нейтралі та у середині піддіапазонів лінійності вертикальних складових Комп’ютерна верстка Л.Литвиненко 4 напруженостей Нв1-3 та Нв2-3 зовнішнього поля джерел 1-3 магнітного поля. На вихідних обмотках кожного ферочутливого елемента 4-7 будуть однакові за величиною сигнали, при цьому на вході підсилювача pz сумарний сигнал буде дорівнювати нулю. При вазі pz≠0 джерела 1-3 магнітного поля зміщуються вздовж ферочутливих елементів 4-7 на відстань, пропорційну рz. У цьому випадку на виході кожного ферочутливого елемента 4-7 з'являться однакові за величиною прирости, а вихідний сигнал ваговимірювального датчика буде вчетверо перевищувати значення приросту сигналу одного з ферочутливих елементів. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Weight-measuring indicator

Автори англійською

Smyrnyi Mykhailo Fedorovych

Назва патенту російською

Весоизмерительный датчик

Автори російською

Смирный Михаил Федорович

МПК / Мітки

Автор: Мішин Володимир Васильович

МПК: G01G 7/00, G01G 3/00

Мітки: пристрій, ваговимірювальний

Формула / Реферат:

Ваговимірювальний пристрій, який містить вантажоприймач з кронштейнами, розміщеними на опорах, привід кронштейнів, силовимірювальний датчик, який відрізняється тим, що в ньому вихідний вал редуктора приводу з'єднаний з валом вантажоприймача циліндричною пружиною із закріпленою на ній з цього ж боку шайбою та з розташованою на останній феромагнітною пластиною, яка взаємодіє з обмоткою силовимірювального датчика під час вимірювання ваги, при...

Попередній патент: Ваговимірювальний датчик

Наступний патент: Ваговимірювальний датчик

Випадковий патент: Пристрій для коригувального тренування м'язів стопи
