Ваговимірювальний датчик

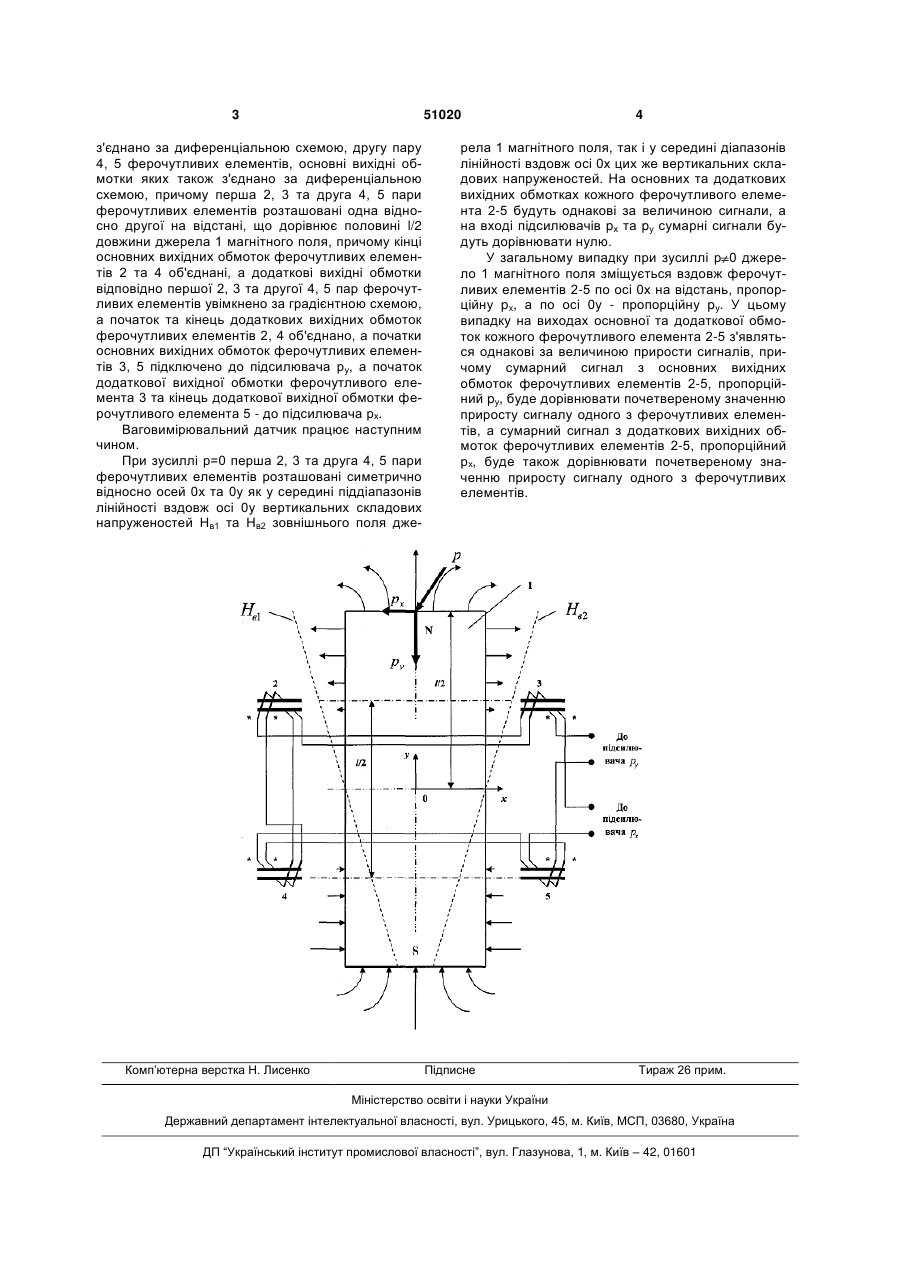

Ваговимірювальний датчик, що містить джерело магнітного поля, розташоване між першою парою ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою, та другу пару ферочутливих елементів, вихідні обмотки яких також увімкнені за диференціальною схемою, причому обидві пари ферочутливих елемен 3 51020 з'єднано за диференціальною схемою, другу пару 4, 5 ферочутливих елементів, основні вихідні обмотки яких також з'єднано за диференціальною схемою, причому перша 2, 3 та друга 4, 5 пари ферочутливих елементів розташовані одна відносно другої на відстані, що дорівнює половині l/2 довжини джерела 1 магнітного поля, причому кінці основних вихідних обмоток ферочутливих елементів 2 та 4 об'єднані, а додаткові вихідні обмотки відповідно першої 2, 3 та другої 4, 5 пар ферочутливих елементів увімкнено за градієнтною схемою, а початок та кінець додаткових вихідних обмоток ферочутливих елементів 2, 4 об'єднано, а початки основних вихідних обмоток ферочутливих елементів 3, 5 підключено до підсилювача ру, а початок додаткової вихідної обмотки ферочутливого елемента 3 та кінець додаткової вихідної обмотки ферочутливого елемента 5 - до підсилювача рх. Ваговимірювальний датчик працює наступним чином. При зусиллі р=0 перша 2, 3 та друга 4, 5 пари ферочутливих елементів розташовані симетрично відносно осей 0х та 0у як у середині піддіапазонів лінійності вздовж осі 0у вертикальних складових напруженостей Нв1 та Нв2 зовнішнього поля дже Комп’ютерна верстка Н. Лиcенко 4 рела 1 магнітного поля, так і у середині діапазонів лінійності вздовж осі 0х цих же вертикальних складових напруженостей. На основних та додаткових вихідних обмотках кожного ферочутливого елемента 2-5 будуть однакові за величиною сигнали, а на вході підсилювачів pх та pу сумарні сигнали будуть дорівнювати нулю. У загальному випадку при зусиллі р 0 джерело 1 магнітного поля зміщується вздовж ферочутливих елементів 2-5 по осі 0х на відстань, пропорційну px, а по осі 0у - пропорційну pу. У цьому випадку на виходах основної та додаткової обмоток кожного ферочутливого елемента 2-5 з'являться однакові за величиною прирости сигналів, причому сумарний сигнал з основних вихідних обмоток ферочутливих елементів 2-5, пропорційний pу, буде дорівнювати почетвереному значенню приросту сигналу одного з ферочутливих елементів, а сумарний сигнал з додаткових вихідних обмоток ферочутливих елементів 2-5, пропорційний рх, буде також дорівнювати почетвереному значенню приросту сигналу одного з ферочутливих елементів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
