Ваговимірювальний датчик

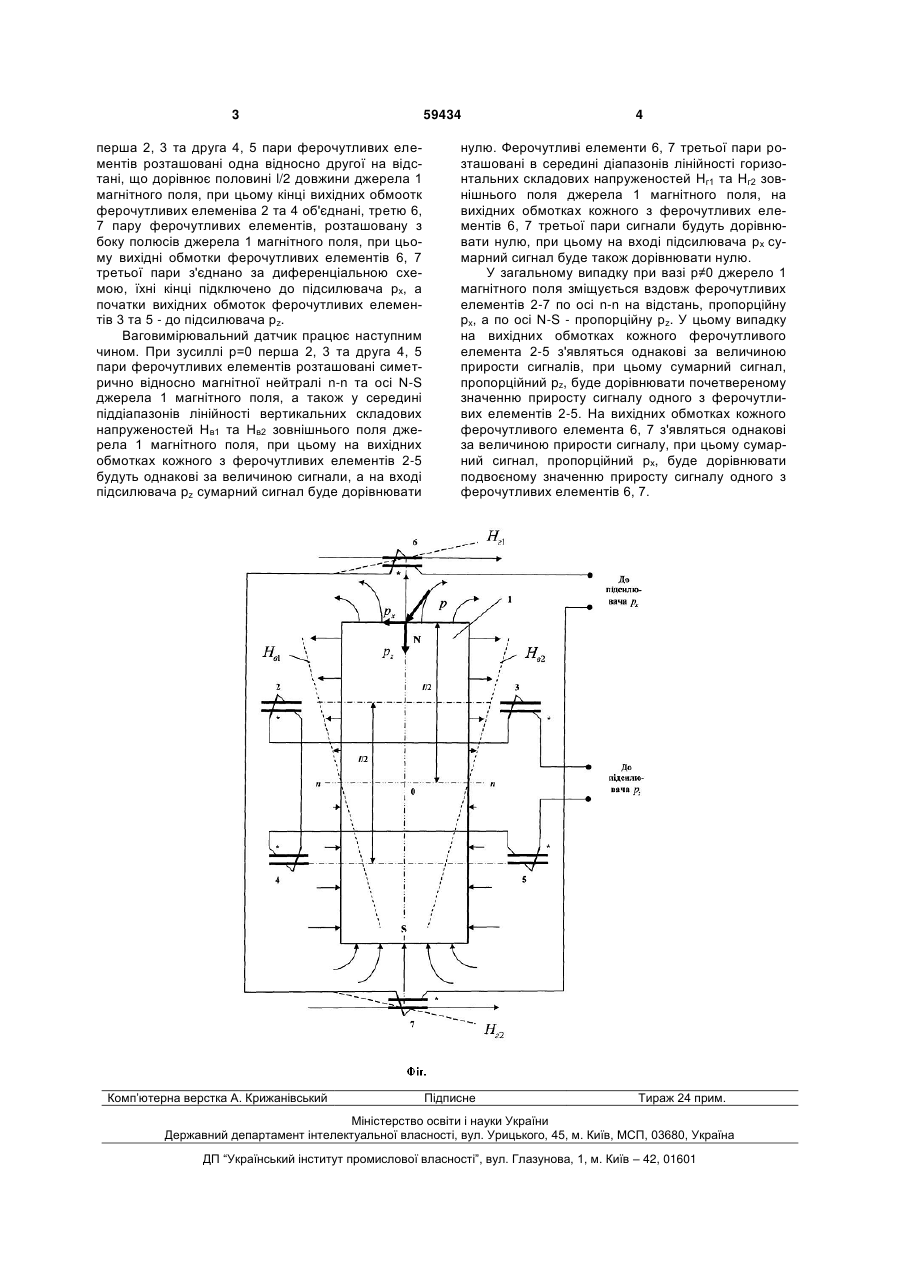

Ваговимірювальний датчик, що містить джерело магнітного поля, розташоване між першою парою ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою, та другу пару ферочутливих елементів, вихідні обмо 3 перша 2, 3 та друга 4, 5 пари ферочутливих елементів розташовані одна відносно другої на відстані, що дорівнює половині l/2 довжини джерела 1 магнітного поля, при цьому кінці вихідних обмоотк ферочутливих елеменіва 2 та 4 об'єднані, третю 6, 7 пару ферочутливих елементів, розташовану з боку полюсів джерела 1 магнітного поля, при цьому вихідні обмотки ферочутливих елементів 6, 7 третьої пари з'єднано за диференціальною схемою, їхні кінці підключено до підсилювача рх, а початки вихідних обмоток ферочутливих елементів 3 та 5 - до підсилювача pz. Ваговимірювальний датчик працює наступним чином. При зусиллі р=0 перша 2, 3 та друга 4, 5 пари ферочутливих елементів розташовані симетрично відносно магнітної нейтралі n-n та осі N-S джерела 1 магнітного поля, а також у середині піддіапазонів лінійності вертикальних складових напруженостей Нв1 та Нв2 зовнішнього поля джерела 1 магнітного поля, при цьому на вихідних обмотках кожного з ферочутливих елементів 2-5 будуть однакові за величиною сигнали, а на вході підсилювача pz сумарний сигнал буде дорівнювати Комп’ютерна верстка А. Крижанівський 59434 4 нулю. Ферочутливі елементи 6, 7 третьої пари розташовані в середині діапазонів лінійності горизонтальних складових напруженостей Нг1 та Нг2 зовнішнього поля джерела 1 магнітного поля, на вихідних обмотках кожного з ферочутливих елементів 6, 7 третьої пари сигнали будуть дорівнювати нулю, при цьому на вході підсилювача рх сумарний сигнал буде також дорівнювати нулю. У загальному випадку при вазі р≠0 джерело 1 магнітного поля зміщується вздовж ферочутливих елементів 2-7 по осі n-n на відстань, пропорційну px, а по осі N-S - пропорційну рz. У цьому випадку на вихідних обмотках кожного ферочутливого елемента 2-5 з'являться однакові за величиною прирости сигналів, при цьому сумарний сигнал, пропорційний pz, буде дорівнювати почетвереному значенню приросту сигналу одного з ферочутливих елементів 2-5. На вихідних обмотках кожного ферочутливого елемента 6, 7 з'являться однакові за величиною прирости сигналу, при цьому сумарний сигнал, пропорційний рх, буде дорівнювати подвоєному значенню приросту сигналу одного з ферочутливих елементів 6, 7. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
