Спуско-підйомний агрегат каротажного підіймача

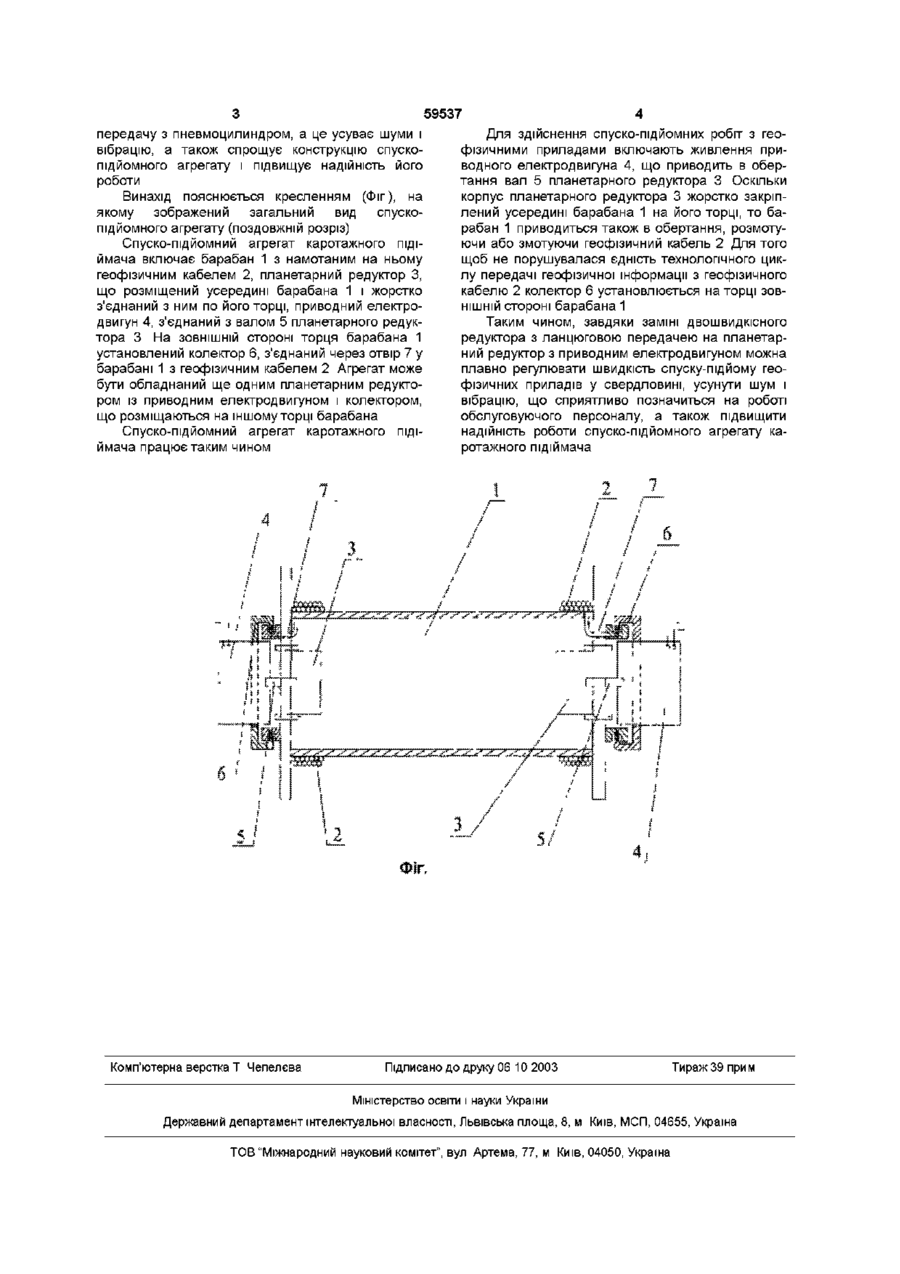

1 Спуско-підйомний агрегат каротажного підіймача, що включає барабан з намотаним на ньому геофізичним кабелем, редуктор і колектор, з'єднаний з геофізичним кабелем, який відрізняється тим, що за редуктор агрегата служить планетарний редуктор, розміщений усередині барабана і жорстко з'єднаний з ним по торцю, при цьому агрегат додатково обладнаний привідним електродвигуном, з'єднаним з валом редуктора, а колектор установлений на зовнішньому боці торця барабана 2 Спуско-підйомний агрегат каротажного підіймача по п 1, який відрізняється тим, що барабан додатково обладнаний другим планетарним редуктором із привідним електродвигуном Винахід відноситься до техніки геофізичних досліджень нафтогазових свердловин і призначений для проведення спуско-підйомних операцій з геофізичними приладами Відомий спуско-підйомний агрегат каротажного підіймача, що включає барабан з намотаним на ньому геофізичним кабелем, двошвидкісний редуктор, ланцюгову передачу, пневмоциліндр муфти ланцюгової передачі, колектор, з'єднаний з геофізичним кабелем (Геофизические методы исследования скважин Справочник геофизика Под ред В М Запорожца, «Надра», М , 1983, стр 53-56) Цей агрегат працює таким чином Завдяки відбору потужності від двигуна автомобіля через двошвидкісний редуктор і ланцюгову передачу за допомогою пневмоцилиндра муфти ланцюгової передачі здійснюється обертання барабана, що опускає або піднімає геофізичні прилади в свердловині ність персоналу, а також через розтягання ланцюгів і їхніх розривів знижується надійність роботи агрегату, що може створити аварійну ситуацію в свердловині В основу винаходу, що заявляється, поставлена задача створення спуско-підйомного агрегату шляхом заміни конструктивних елементів, що забезпечує плавне регулювання швидкостей спускупідйому, спрощення конструкції і зниження шуму і вібрації в процесі роботи, а також підвищує надійність роботи агрегату Поставлена задача вирішується за рахунок того що в спуско-підйомному агрегаті каротажного підіймача, який включає барабан з намотаним на ньому геофізичним кабелем, згідно редуктор і колектор, з'єднаний з геофізичним кабелем, згідно з винаходом за редуктор агрегату служить планетарний редуктор, розміщений усередині барабана і жорстко з'єднаний з ним по його торці, при цьому агрегат додатково обладнаний приводним електродвигуном, з'єднаним з валом редуктора, а колектор установлений на ЗОВНІШНІЙ стороні торця барабана При цьому барабан спуско-підйомного агрегату каротажного підіймача може бути додатково обладнаний другим планетарним редуктором із приводним електродвигуном Використання в агрегаті планетарного редуктора в парі з приводним електродвигуном дозволяє здійснити плавне регулювання швидкості обертання барабана агрегату й усунути ланцюгову Усі ВІДОМІ спуско-підйомні агрегати каротажних підіймачів мають аналогічну конструкцію і той же самий принцип роботи, тому вищеописаний спуско-підйомний агрегат може бути обраний за прототип, тому що має наступні загальні з винаходом, що заявляється, ІСТОТНІ ознаки барабан з намотаним на ньому геофізичним кабелем, редуктор, колектор, з'єднаний з геофізичним кабелем Недоліком прототипу є те, що двошвидкісний редуктор не забезпечує плавне регулювання швидкостей спуску-підйому приладів При цьому приводні ланцюги створюють додаткові шуми і вібрацію, що негативно впливають на працездат 1 СО Ю О> Ю 59537 передачу з пневмоцилиндром, а це усуває шуми і вібрацію, а також спрощує конструкцію спускопідйомного агрегату і підвищує надійність його роботи Винахід пояснюється кресленням (Фіг), на якому зображений загальний вид спускопідйомного агрегату (поздовжній розріз) Спуско-підйомний агрегат каротажного підіймача включає барабан 1 з намотаним на ньому геофізичним кабелем 2, планетарний редуктор З, що розміщений усередині барабана 1 і жорстко з'єднаний з ним по його торці, приводний електродвигун 4, з'єднаний з валом 5 планетарного редуктора 3 На ЗОВНІШНІЙ стороні торця барабана 1 установлений колектор 6, з'єднаний через отвір 7 у барабані 1 з геофізичним кабелем 2 Агрегат може бути обладнаний ще одним планетарним редуктором із приводним електродвигуном і колектором, що розміщаються на іншому торці барабана Спуско-підйомний агрегат каротажного підіймача працює таким чином Комп'ютерна верстка Т Чепелєва Для здійснення спуско-підйомних робіт з геофізичними приладами включають живлення приводного електродвигуна 4, що приводить в обертання вал 5 планетарного редуктора 3 Оскільки корпус планетарного редуктора 3 жорстко закріплений усередині барабана 1 на його торці, то барабан 1 приводиться також в обертання, розмотуючи або змотуючи геофізичний кабель 2 Для того щоб не порушувалася єдність технологічного циклу передачі геофізичної інформації з геофізичного кабелю 2 колектор 6 установлюється на торці ЗОВНІШНІЙ стороні барабана 1 Таким чином, завдяки заміні двошвидкісного редуктора з ланцюговою передачею на планетарний редуктор з приводним електродвигуном можна плавно регулювати швидкість спуску-підйому геофізичних приладів у свердловині, усунути шум і вібрацію, що сприятливо позначиться на роботі обслуговуючого персоналу, а також підвищити надійність роботи спуско-підйомного агрегату каротажного підіймача Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
