Спуско-підйомний комплекс бурової установки

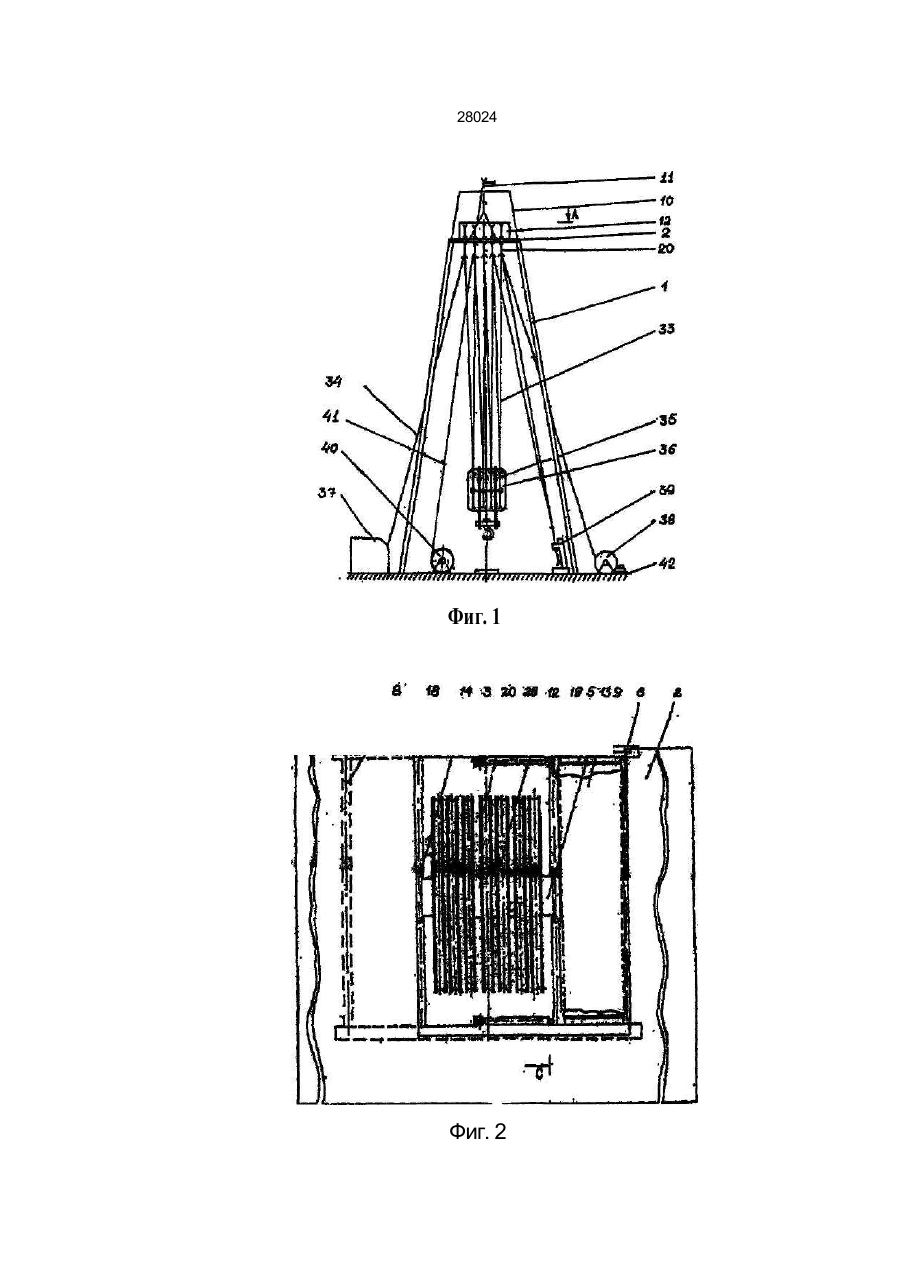

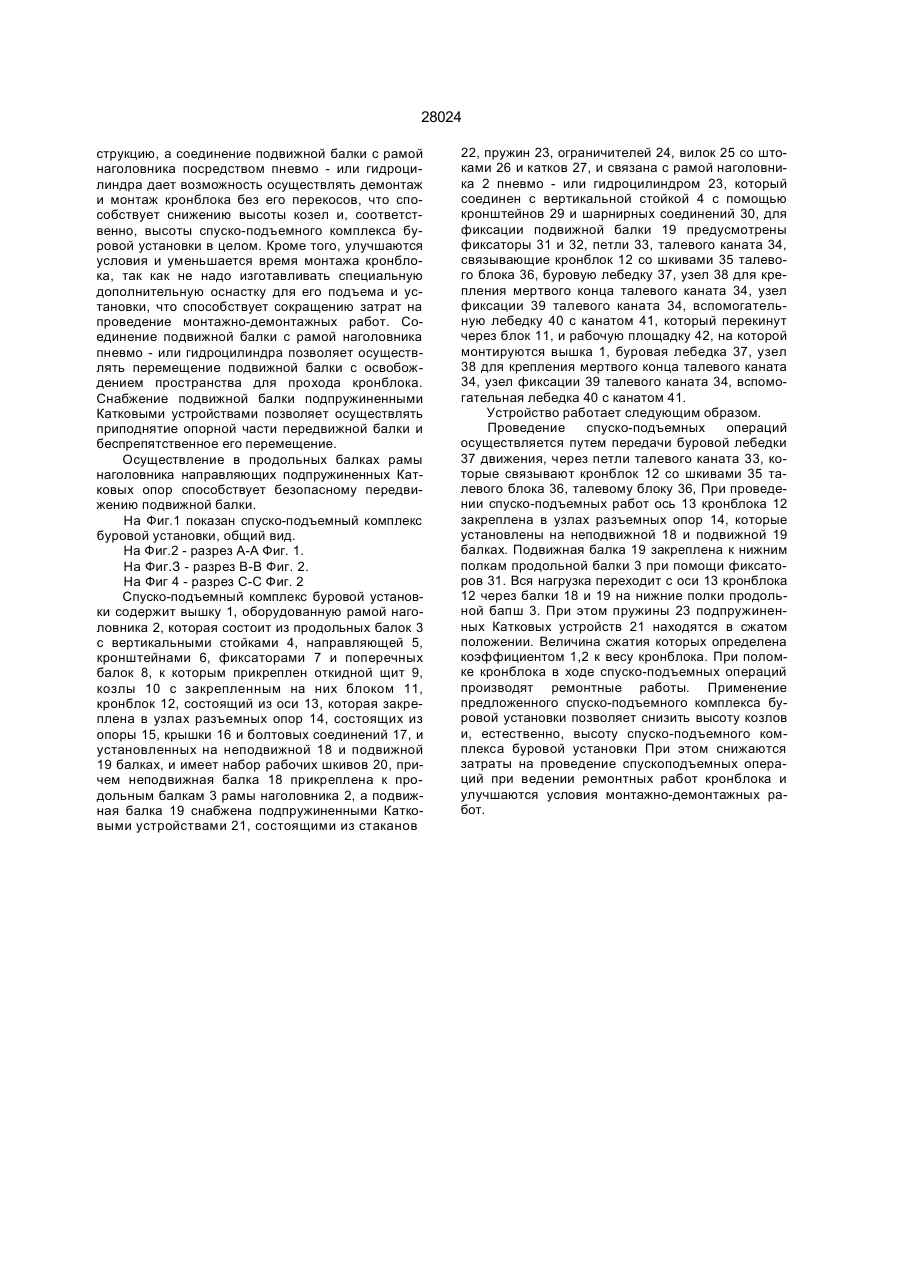

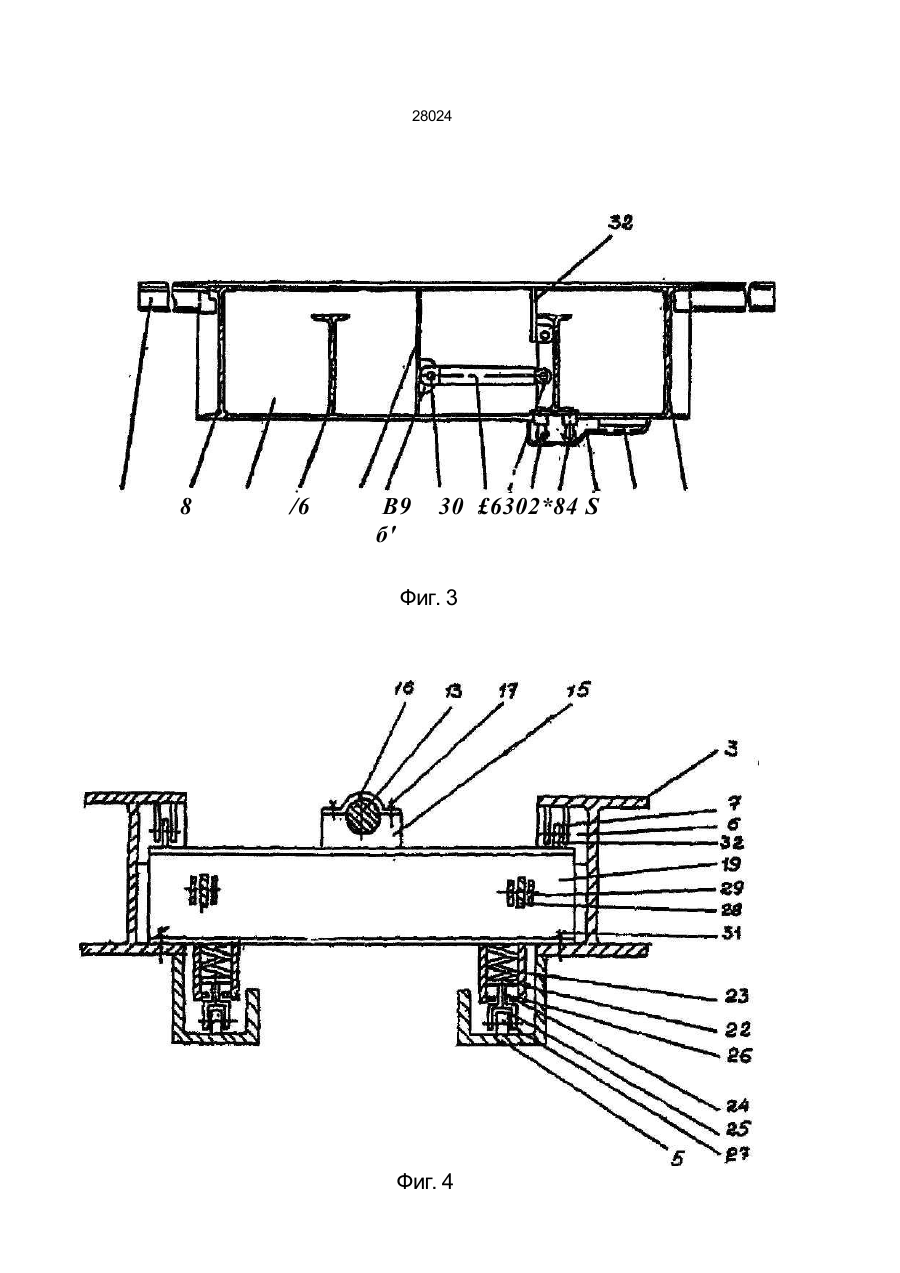

Спуско-подъемный комплекс буровой уста новки, содержащий рабочую площадку, вышку с Изобретение относится к горной промышленности, а именно к буровому оборудованию, предназначенному для спуска, подъема и удержания на весу бурильных и обсадных колонн и обеспечения технологически необходимых манипуляций с ними при проводке скважин. Наиболее близкой по решаемой задаче и технической сущности к предлагаемому изобретению является буровая установка и талевый блок для нее, содержащая рабочую площадку и вышку, включающую наголовник и козлы, вспомогательную и буровую лебедки, кронблок, состоящий из рамы и оси с набором рабочих шкивов, талевый блок, шкивы которого связаны петлями талевого каната со шкивами кронблока с образованием многострунной талевой оснастки переменной кратности, снабженной по крайней мере одним узлом фиксации снятой петли, установленным на рабочей площадке. В прототипе решен вопрос фиксации петли талевого каната при изменении кратности талевой системы на буровой установке. К недостаткам прототипа относится несовершенство конструкции спуско-подъемного комплекса, которое при проведении монтажнодемонтажных работ вызывает перекос кронблока, вследствие чего требуется создавать запас рабочего пространства по высоте, а кроме того, спуск кронблока приходится осуществлять в целом через наголовники вышки, что требует создания дополнительной оснастки, что в свою очередь, увеличивает как временные, так и материальные за наголовником и козлами, кронблок, состоящий из оси с набором рабочих шкивов, талевый блок, шкивы которого связаны петлями талевого каната со шкивами кронблока, буровую лебедку, приспособление для крепления мертвого конца талевого каната, вспомогательную лебедку и узел фиксации петли талевого каната, отличающийся тем, что наголовник вышки дополнительно содержит подвижную и неподвижную балки, последняя из которых снабжена подпружиненными Катковыми опорами и соединена с рамой наголовника посредством пневмо - или гидроцилиндра, а рама наголовника снабжена направляющими подпружиненных Катковых опор. траты, связанные с дублированием несущих конструкций кронблока и наголовника вышки. В основу изобретения поставлена задача конструкции спуско-подъемного упрощения комплекса буровой установки путем введения в конструкцию наголовника подвижной и неподвижной балок и соединения последней с рамой наголовника посредством пневмо - или гидроцилиндра, что позволяет также за счет уменьшения высоты козел уменьшить высоту всей буровой установки в целом. Эта задача решена следующим образом. В известном спуско-подъемном комплексе буровой установки, содержащем рабочую площадку, вышку с наголовником и козлами, кронблок, состоящий из оси с набором рабочих шкивов, талевый блок, шкивы которого связаны петлями талевого каната со шкивами кронблока, буровую лебедку, приспособление для крепления мертвого конца талевого каната, вспомогательную лебедку и узел фиксации петли талевого каната, согласно предлагаемому изобретению, наголовник вышки дополнительно содержит подвижную и неподвижную балки, последняя из которых снабжена подпружиненными Катковыми опорами и соединена с рамой наголовника посредством пневмо - или гидроцилиндра, а рама наголовника снабжена направляющими подпружиненных Катковых опор Снабжение наголовника вышки дополнительно неподвижной и подвижной балками позволяет отказаться от рамы кронблока, что упрощает кон смО CM О 00 CM < 28024 струкцию, а соединение подвижной балки с рамой наголовника посредством пневмо - или гидроцилиндра дает возможность осуществлять демонтаж и монтаж кронблока без его перекосов, что способствует снижению высоты козел и, соответственно, высоты спуско-подъемного комплекса буровой установки в целом. Кроме того, улучшаются условия и уменьшается время монтажа кронблока, так как не надо изготавливать специальную дополнительную оснастку для его подъема и установки, что способствует сокращению затрат на проведение монтажно-демонтажных работ. Соединение подвижной балки с рамой наголовника пневмо - или гидроцилиндра позволяет осуществлять перемещение подвижной балки с освобождением пространства для прохода кронблока. Снабжение подвижной балки подпружиненными Катковыми устройствами позволяет осуществлять приподнятие опорной части передвижной балки и беспрепятственное его перемещение. Осуществление в продольных балках рамы наголовника направляющих подпружиненных Катковых опор способствует безопасному передвижению подвижной балки. На Фиг.1 показан спуско-подъемный комплекс буровой установки, общий вид. На Фиг.2 - разрез А-А Фиг. 1. На Фиг.З - разрез В-В Фиг. 2. На Фиг 4 - разрез С-С Фиг. 2 Спуско-подъемный комплекс буровой установки содержит вышку 1, оборудованную рамой наголовника 2, которая состоит из продольных балок 3 с вертикальными стойками 4, направляющей 5, кронштейнами 6, фиксаторами 7 и поперечных балок 8, к которым прикреплен откидной щит 9, козлы 10 с закрепленным на них блоком 11, кронблок 12, состоящий из оси 13, которая закреплена в узлах разъемных опор 14, состоящих из опоры 15, крышки 16 и болтовых соединений 17, и установленных на неподвижной 18 и подвижной 19 балках, и имеет набор рабочих шкивов 20, причем неподвижная балка 18 прикреплена к продольным балкам 3 рамы наголовника 2, а подвижная балка 19 снабжена подпружиненными Катковыми устройствами 21, состоящими из стаканов 22, пружин 23, ограничителей 24, вилок 25 со штоками 26 и катков 27, и связана с рамой наголовника 2 пневмо - или гидроцилиндром 23, который соединен с вертикальной стойкой 4 с помощью кронштейнов 29 и шарнирных соединений 30, для фиксации подвижной балки 19 предусмотрены фиксаторы 31 и 32, петли 33, талевого каната 34, связывающие кронблок 12 со шкивами 35 талевого блока 36, буровую лебедку 37, узел 38 для крепления мертвого конца талевого каната 34, узел фиксации 39 талевого каната 34, вспомогательную лебедку 40 с канатом 41, который перекинут через блок 11, и рабочую площадку 42, на которой монтируются вышка 1, буровая лебедка 37, узел 38 для крепления мертвого конца талевого каната 34, узел фиксации 39 талевого каната 34, вспомогательная лебедка 40 с канатом 41. Устройство работает следующим образом. Проведение спуско-подъемных операций осуществляется путем передачи буровой лебедки 37 движения, через петли талевого каната 33, которые связывают кронблок 12 со шкивами 35 талевого блока 36, талевому блоку 36, При проведении спуско-подъемных работ ось 13 кронблока 12 закреплена в узлах разъемных опор 14, которые установлены на неподвижной 18 и подвижной 19 балках. Подвижная балка 19 закреплена к нижним полкам продольной балки 3 при помощи фиксаторов 31. Вся нагрузка переходит с оси 13 кронблока 12 через балки 18 и 19 на нижние полки продольной бапш 3. При этом пружины 23 подпружиненных Катковых устройств 21 находятся в сжатом положении. Величина сжатия которых определена коэффициентом 1,2 к весу кронблока. При поломке кронблока в ходе спуско-подъемных операций производят ремонтные работы. Применение предложенного спуско-подъемного комплекса буровой установки позволяет снизить высоту козлов и, естественно, высоту спуско-подъемного комплекса буровой установки При этом снижаются затраты на проведение спускоподъемных операций при ведении ремонтных работ кронблока и улучшаются условия монтажно-демонтажных работ. 28024 Фиг. 1 Фиг. 2 28024 8 /6 В9 б' 30 £6302*84 S Фиг. 3 Фиг. 4 28024 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до друку У^4< 2001 р Формат 60x84 1/8. Обсяг $3¥оёп.-в\лпарк. Тираж 50 прим Зам -//*f УкрІНТЕІ Вул. Горького, 180, КиЦ, 03680 МСП, Україна (044) 268-25-22
