Зонд для рн-метрії

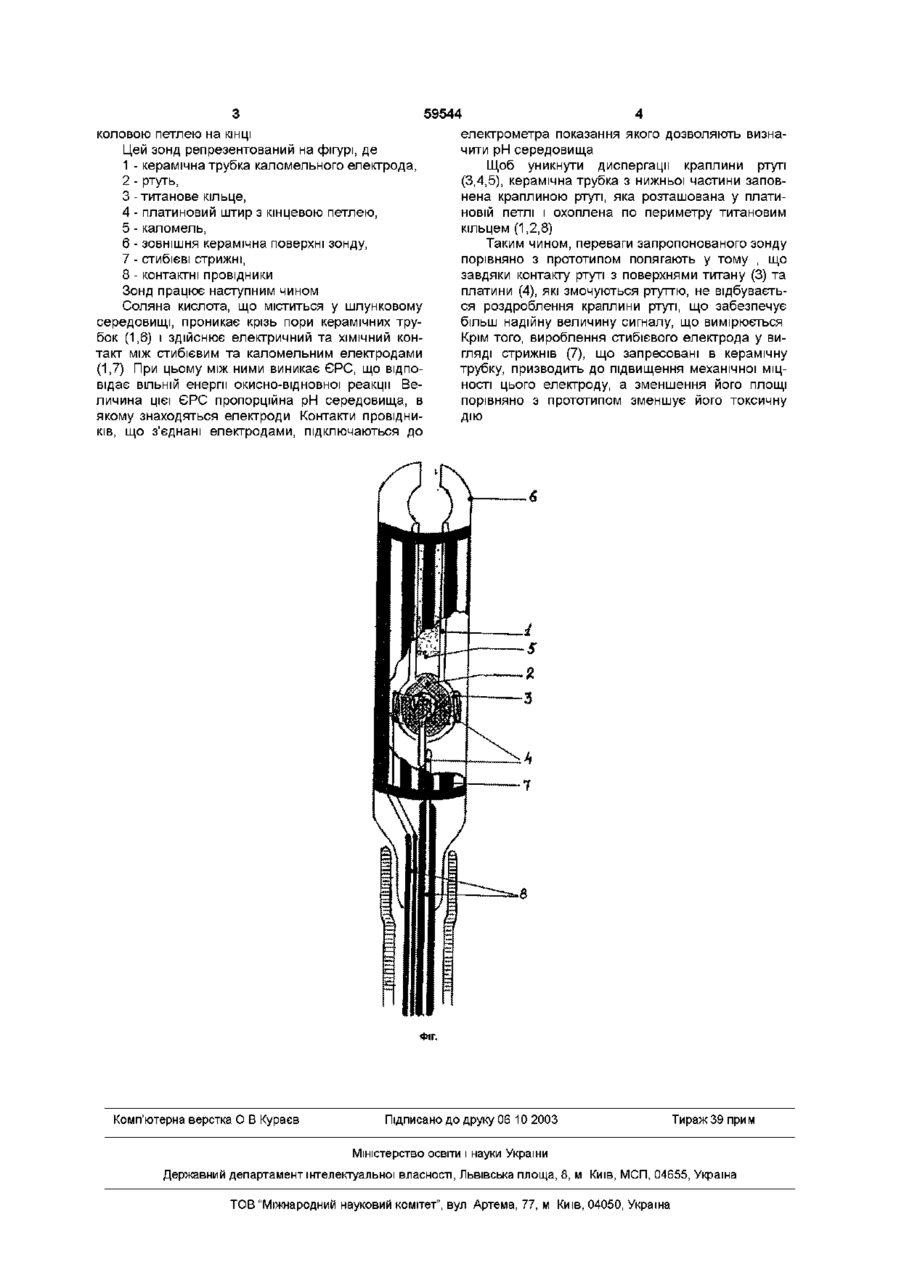

Зонд для рН-метрм, що містить ЗОВНІШНІЙ стибієвий і внутрішній каломельний електроди, який відрізняється тим, що стибієвий електрод, виконаний у вигляді системи стибієвих стрижнів, що запресовані у керамічну циліндричну оболонку вдовж твірних циліндричної поверхні, причому КІНЦІ стрижнів з'єднані металевим кільцем, що розташоване на керамічній трубці і з'єднане з контактним провідником, при цьому каломельний електрод додатково містить у собі титанове кільце, висота якого є сумірною з діаметром ртутної краплини, і в останню введено платиновий стрижень з коловою петлею на КІНЦІ Винахід відноситься до медицини, а саме до медичної вимірювальної техніки, і може бути використаний для визначення рН середовища, що заповнює шлунок, через введення зонда в шлунок і вимірювання сигналу, що надходе від електродів до вимірювача Одним з найбільш поширених пристроїв для вимірюванні рН середовища є пристрій, що базується на застосуванні скляного електрода, він зручний для вимірювання рН біологічного середовища, бо на результаті вимірювань не впливають солі та протеїни, а також наявність у середовищі повітря та інших газів Але при багатьох позитивних якостях скляний електрод не позбавлений і недоліків, головними з яких є кого крихкість і великий вхідний опір, що негативно впливає на якість вимірів (Лея Ю Я Исследование кислотообразования в желудке М , Медицина -1976 -438с) Більш ефективним виявляється зонд, у жому використовується система стибієвого та каломельного електродів і який знайшов широке застосування в медичній практиці завдяки ЛІНІЙНИЙ залежності між електрорушийною силою (ЕРС) та рН, а також невеликим похибкам вимірів Такий зонд має вигляд "кінцевої оливи", на корпусі якої розташований стибієвнй електрод, а у внутрішній склили трубці міститься каломельний електрод, до складу якого входить каломель пастоподібної консистенції, ртуть, кристали хлористого калію, азбест, а також занурений у ртуть платиновий штир, що з'єднується з контактним провідником Через ущільнений азбест здійснюється контакт каломе льного електрода з середовищем, що заповнює шлунок (Исследование кислородообразования в желудке М - Медицина -1976 -438с) Даний пристрій є найбільш близьким до того, що заявляється по технічній суті та результату, який може бути досягнуто, тому його обрано як прототип Цей прототип має наступні основні вада - при маніпулюванні зондом часом відбувається роздроблення (диспергація) краплини ртуті на більш малі краплини, що є причиною зміни контактного опору, який впливає на величину сигналу, що вимірюється, - стибієвий електрод, що є зовнішньою оболонкою зонду, є досить крихкий, внаслідок чого часто відбувається його механічне руйнування У зв'язку з вищевикладеним в основу винаходу покладено задачу підвищення надійності і точності виміру рН біологічного середовища Задача, яку покладено в основу винаходу, вирішується тим, що у відомому зонді для рН-метрм, який включає стибієвий та каломельний електроди, згідно з винаходом, стибієвий електрод виконаний у вигляді системи стибієвих стрижнів, що запресовані у керамічну циліндричну оболонку вдовж твірних циліндричної поверхні, причому КІНЦІ стрижнів з'єднані металевим кільцем, що розташоване на керамічній трубці і з'єднане з контактним провідником, при цьому каломельний електрод додатково містить у собі титанове кільце, висота якого є сумірною з діаметром ртутної краплини, і в останню введено платиновий стрижень з ю ю 59544 коловою петлею на КІНЦІ Цей зонд репрезентований на фігурі, де 1 - керамічна трубка каломельного електрода, 2 - ртуть, 3 -титанове кільце, 4 - платиновий штир з кінцевою петлею, 5 - каломель, 6 - зовнішня керамічна поверхні зонду, 7 - стибієві стрижні, 8 - контактні провідники Зонд працює наступним чином Соляна кислота, що міститься у шлунковому середовищі, проникає крізь пори керамічних трубок (1,6) і здійснює електричний та ХІМІЧНИЙ кон такт між стибієвим та каломельним електродами (1,7) При цьому між ними виникає ЄРС, що відповідає ВІЛЬНІЙ енергії окисно-відновної реакції Величина цієї ЄРС пропорційна рН середовища, в якому знаходяться електроди Контакти провідників, що з'єднані електродами, підключаються до електрометра показання якого дозволяють визначити рН середовища Щоб уникнути диспергацм краплини ртуті (3,4,5), керамічна трубка з нижньої частини заповнена краплиною ртуті, яка розташована у платиновій петлі і охоплена по периметру титановим кільцем (1,2,8) Таким чином, переваги запропонованого зонду порівняно з прототипом полягають у тому , що завдяки контакту ртуті з поверхнями титану (3) та платини (4), які змочуються ртуттю, не відбувається роздроблення краплини ртуті, що забезпечує більш надійну величину сигналу, що вимірюється Крім того, вироблення стибієвого електрода у вигляді стрижнів (7), що запресовані в керамічну трубку, призводить до підвищення механічної МІЦНОСТІ цього електроду, а зменшення його площі порівняно з прототипом зменшує його токсичну ДІЮ Фіг. Комп'ютерна верстка О В Кураєв Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
