Двоступінчаста холодильна машина

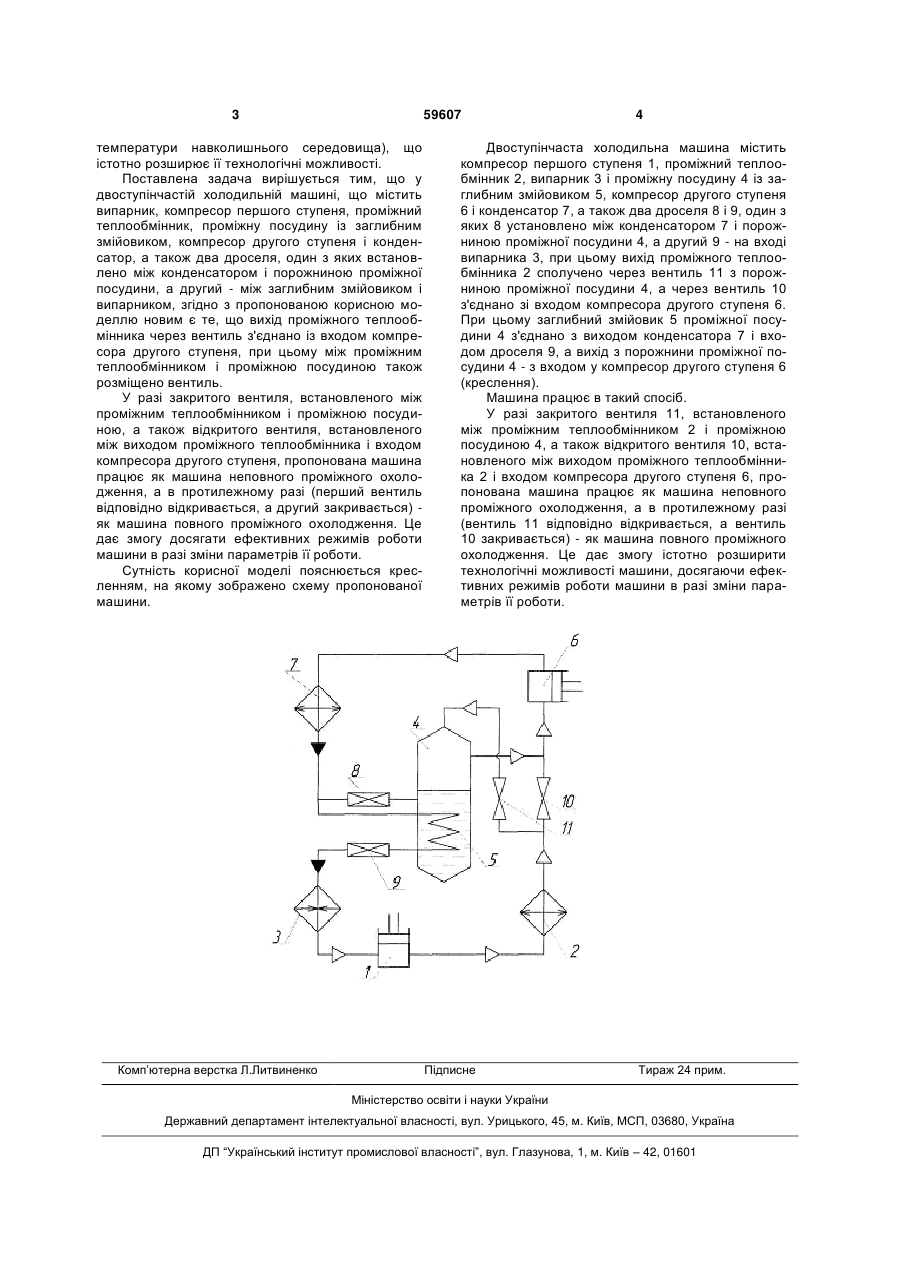

Двоступінчаста холодильна машина, що містить випарник, компресор першого ступеня, про 3 59607 температури навколишнього середовища), що істотно розширює її технологічні можливості. Поставлена задача вирішується тим, що у двоступінчастій холодильній машині, що містить випарник, компресор першого ступеня, проміжний теплообмінник, проміжну посудину із заглибним змійовиком, компресор другого ступеня і конденсатор, а також два дроселя, один з яких встановлено між конденсатором і порожниною проміжної посудини, а другий - між заглибним змійовиком і випарником, згідно з пропонованою корисною моделлю новим є те, що вихід проміжного теплообмінника через вентиль з'єднано із входом компресора другого ступеня, при цьому між проміжним теплообмінником і проміжною посудиною також розміщено вентиль. У разі закритого вентиля, встановленого між проміжним теплообмінником і проміжною посудиною, а також відкритого вентиля, встановленого між виходом проміжного теплообмінника і входом компресора другого ступеня, пропонована машина працює як машина неповного проміжного охолодження, а в протилежному разі (перший вентиль відповідно відкривається, а другий закривається) як машина повного проміжного охолодження. Це дає змогу досягати ефективних режимів роботи машини в разі зміни параметрів її роботи. Сутність корисної моделі пояснюється кресленням, на якому зображено схему пропонованої машини. Комп’ютерна верстка Л.Литвиненко 4 Двоступінчаста холодильна машина містить компресор першого ступеня 1, проміжний теплообмінник 2, випарник 3 і проміжну посудину 4 із заглибним змійовиком 5, компресор другого ступеня 6 і конденсатор 7, а також два дроселя 8 і 9, один з яких 8 установлено між конденсатором 7 і порожниною проміжної посудини 4, а другий 9 - на вході випарника 3, при цьому вихід проміжного теплообмінника 2 сполучено через вентиль 11 з порожниною проміжної посудини 4, а через вентиль 10 з'єднано зі входом компресора другого ступеня 6. При цьому заглибний змійовик 5 проміжної посудини 4 з'єднано з виходом конденсатора 7 і входом дроселя 9, а вихід з порожнини проміжної посудини 4 - з входом у компресор другого ступеня 6 (креслення). Машина працює в такий спосіб. У разі закритого вентиля 11, встановленого між проміжним теплообмінником 2 і проміжною посудиною 4, а також відкритого вентиля 10, встановленого між виходом проміжного теплообмінника 2 і входом компресора другого ступеня 6, пропонована машина працює як машина неповного проміжного охолодження, а в протилежному разі (вентиль 11 відповідно відкривається, а вентиль 10 закривається) - як машина повного проміжного охолодження. Це дає змогу істотно розширити технологічні можливості машини, досягаючи ефективних режимів роботи машини в разі зміни параметрів її роботи. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
