Пропускний пристрій туристичного умивальника

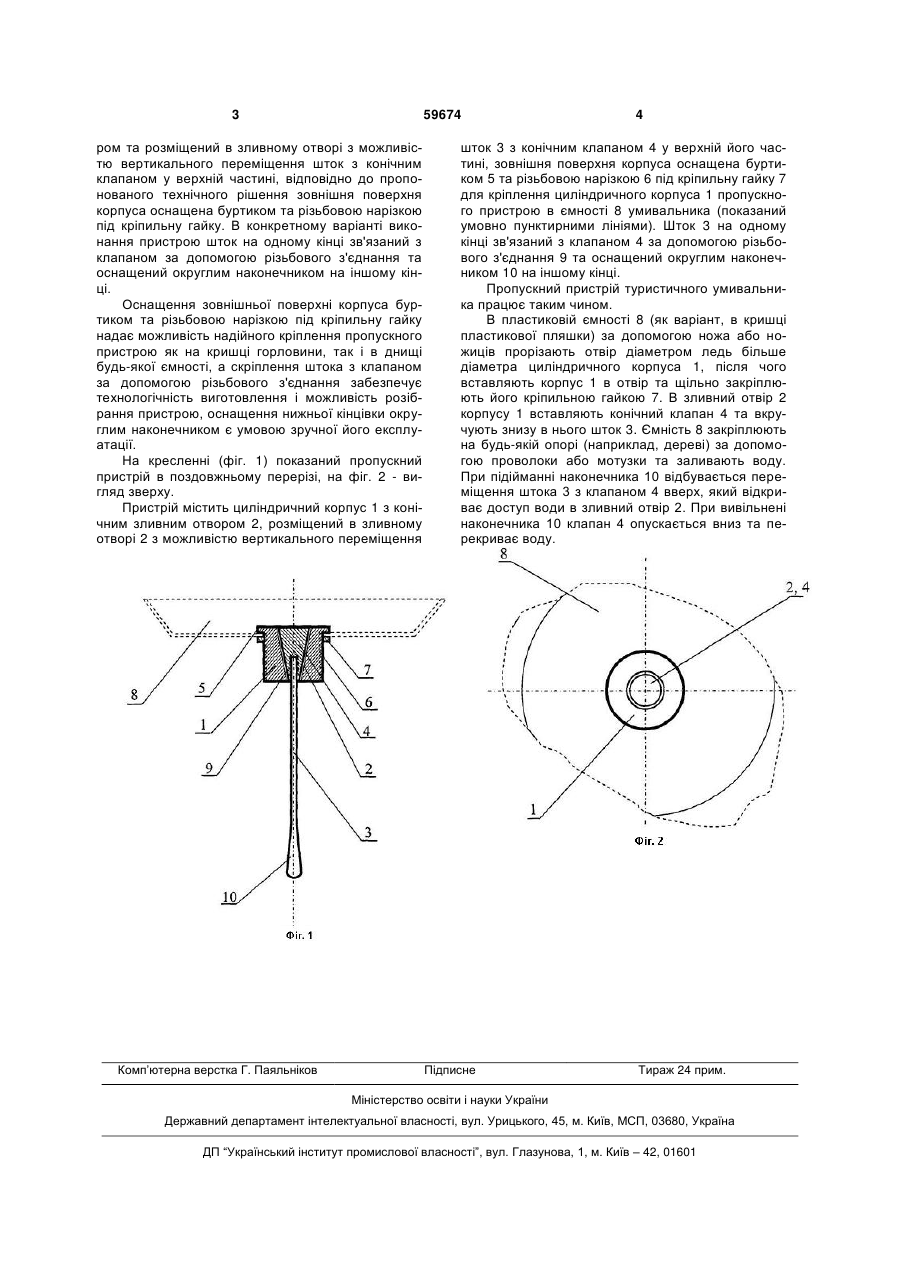

1. Пропускний пристрій туристичного умивальника, який містить циліндричний корпус із зливним отвором та розміщений в зливному отворі з можливістю вертикального переміщення шток з 3 59674 ром та розміщений в зливному отворі з можливістю вертикального переміщення шток з конічним клапаном у верхній частині, відповідно до пропонованого технічного рішення зовнішня поверхня корпуса оснащена буртиком та різьбовою нарізкою під кріпильну гайку. В конкретному варіанті виконання пристрою шток на одному кінці зв'язаний з клапаном за допомогою різьбового з'єднання та оснащений округлим наконечником на іншому кінці. Оснащення зовнішньої поверхні корпуса буртиком та різьбовою нарізкою під кріпильну гайку надає можливість надійного кріплення пропускного пристрою як на кришці горловини, так і в днищі будь-якої ємності, а скріплення штока з клапаном за допомогою різьбового з'єднання забезпечує технологічність виготовлення і можливість розібрання пристрою, оснащення нижньої кінцівки округлим наконечником є умовою зручної його експлуатації. На кресленні (фіг. 1) показаний пропускний пристрій в поздовжньому перерізі, на фіг. 2 - вигляд зверху. Пристрій містить циліндричний корпус 1 з конічним зливним отвором 2, розміщений в зливному отворі 2 з можливістю вертикального переміщення Комп’ютерна верстка Г. Паяльніков 4 шток 3 з конічним клапаном 4 у верхній його частині, зовнішня поверхня корпуса оснащена буртиком 5 та різьбовою нарізкою 6 під кріпильну гайку 7 для кріплення циліндричного корпуса 1 пропускного пристрою в ємності 8 умивальника (показаний умовно пунктирними лініями). Шток 3 на одному кінці зв'язаний з клапаном 4 за допомогою різьбового з'єднання 9 та оснащений округлим наконечником 10 на іншому кінці. Пропускний пристрій туристичного умивальника працює таким чином. В пластиковій ємності 8 (як варіант, в кришці пластикової пляшки) за допомогою ножа або ножиців прорізають отвір діаметром ледь більше діаметра циліндричного корпуса 1, після чого вставляють корпус 1 в отвір та щільно закріплюють його кріпильною гайкою 7. В зливний отвір 2 корпусу 1 вставляють конічний клапан 4 та вкручують знизу в нього шток 3. Ємність 8 закріплюють на будь-якій опорі (наприклад, дереві) за допомогою проволоки або мотузки та заливають воду. При підійманні наконечника 10 відбувається переміщення штока 3 з клапаном 4 вверх, який відкриває доступ води в зливний отвір 2. При вивільнені наконечника 10 клапан 4 опускається вниз та перекриває воду. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
