Спосіб індукування електричного поля за допомогою ефекту нернста-еттінгсгаузена

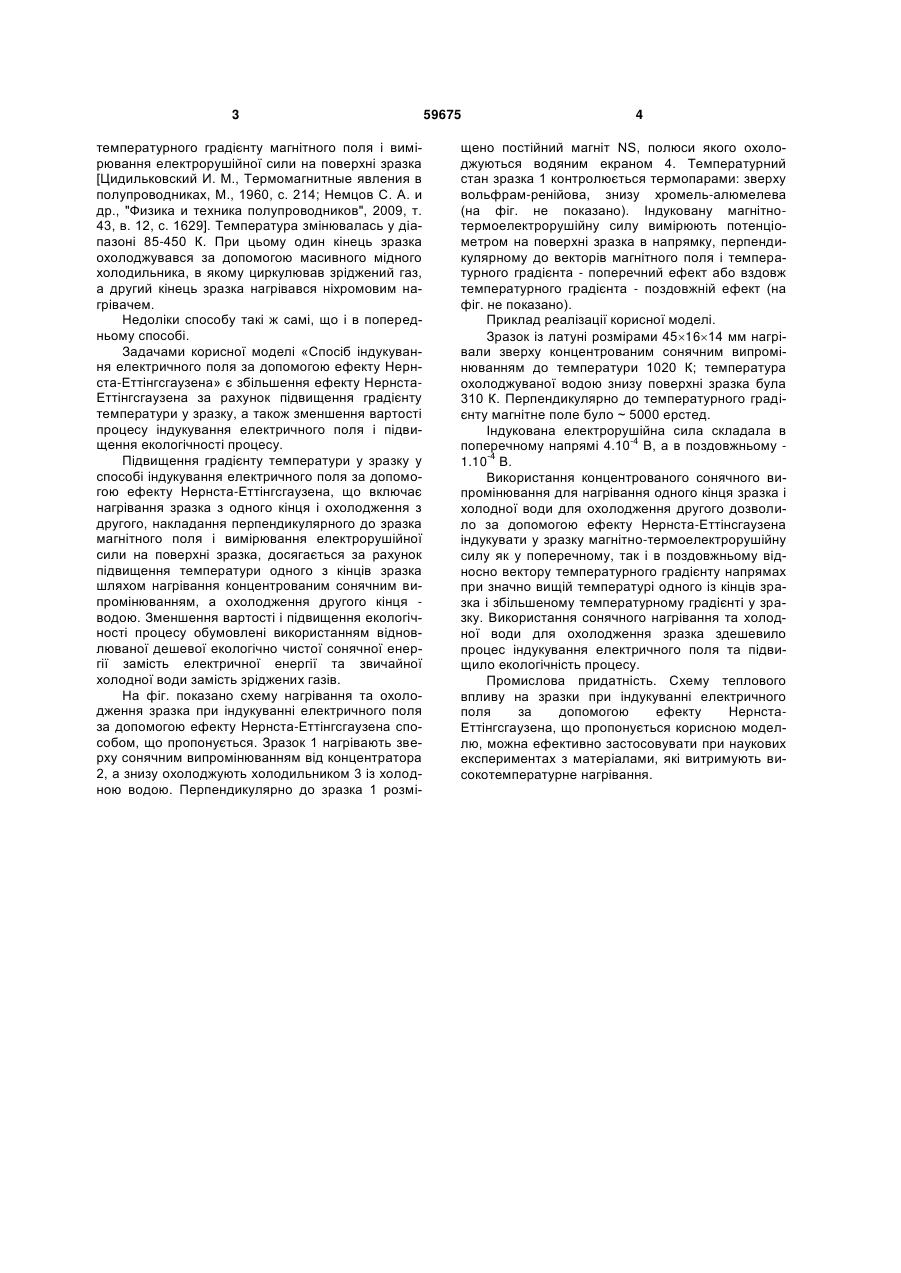

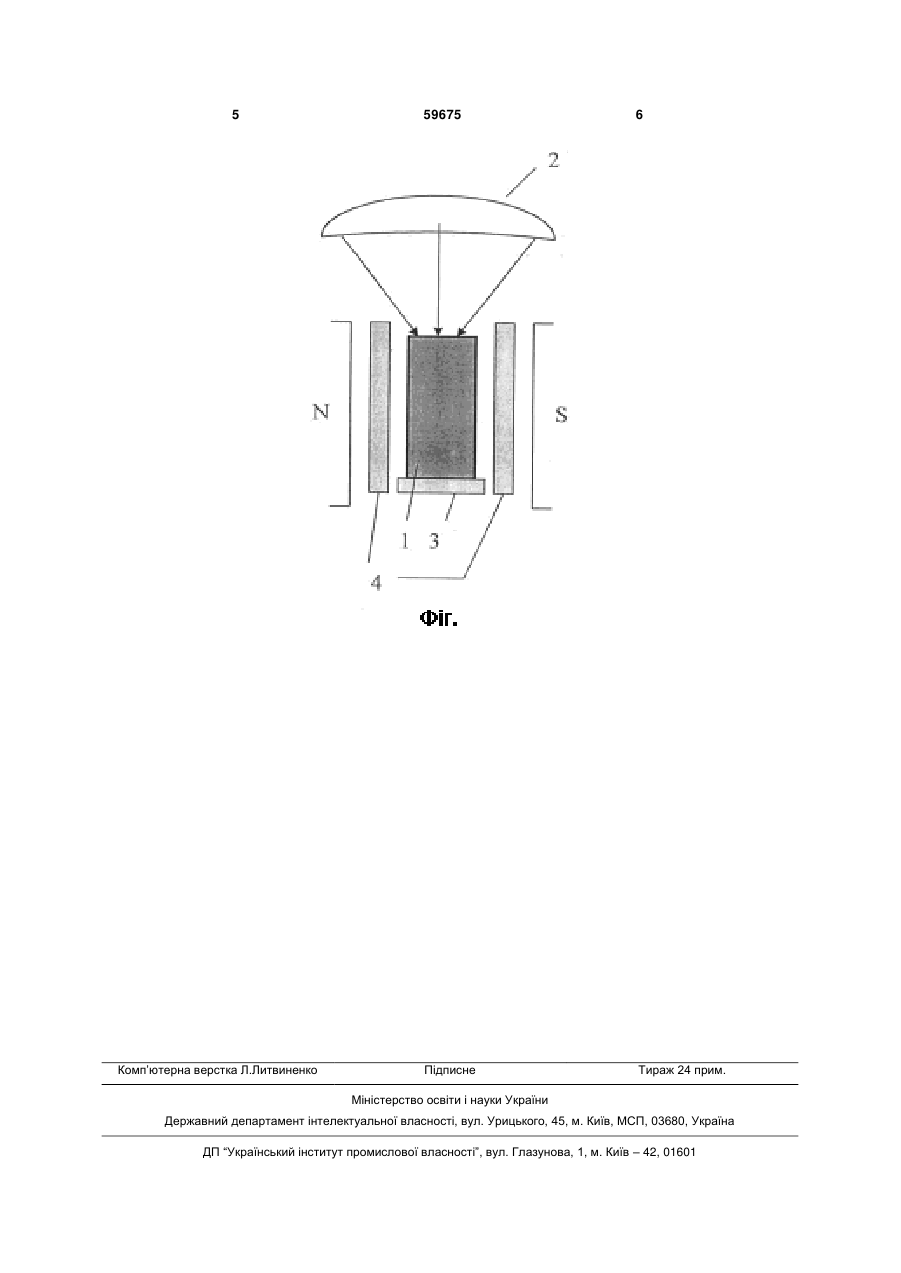

Спосіб індукування електричного поля за допомогою ефекту Нернста-Еттінгсгаузена, що 3 температурного градієнту магнітного поля і вимірювання електрорушійної сили на поверхні зразка [Цидильковский И. М., Термомагнитные явления в полупроводниках, М., 1960, с. 214; Немцов С. А. и др., "Физика и техника полупроводников", 2009, т. 43, в. 12, с. 1629]. Температура змінювалась у діапазоні 85-450 К. При цьому один кінець зразка охолоджувався за допомогою масивного мідного холодильника, в якому циркулював зріджений газ, а другий кінець зразка нагрівався ніхромовим нагрівачем. Недоліки способу такі ж самі, що і в попередньому способі. Задачами корисної моделі «Спосіб індукування електричного поля за допомогою ефекту Нернста-Еттінгсгаузена» є збільшення ефекту НернстаЕттінгсгаузена за рахунок підвищення градієнту температури у зразку, а також зменшення вартості процесу індукування електричного поля і підвищення екологічності процесу. Підвищення градієнту температури у зразку у способі індукування електричного поля за допомогою ефекту Нернста-Еттінгсгаузена, що включає нагрівання зразка з одного кінця і охолодження з другого, накладання перпендикулярного до зразка магнітного поля і вимірювання електрорушійної сили на поверхні зразка, досягається за рахунок підвищення температури одного з кінців зразка шляхом нагрівання концентрованим сонячним випромінюванням, а охолодження другого кінця водою. Зменшення вартості і підвищення екологічності процесу обумовлені використанням відновлюваної дешевої екологічно чистої сонячної енергії замість електричної енергії та звичайної холодної води замість зріджених газів. На фіг. показано схему нагрівання та охолодження зразка при індукуванні електричного поля за допомогою ефекту Нернста-Еттінгсгаузена способом, що пропонується. Зразок 1 нагрівають зверху сонячним випромінюванням від концентратора 2, а знизу охолоджують холодильником 3 із холодною водою. Перпендикулярно до зразка 1 розмі 59675 4 щено постійний магніт NS, полюси якого охолоджуються водяним екраном 4. Температурний стан зразка 1 контролюється термопарами: зверху вольфрам-ренійова, знизу хромель-алюмелева (на фіг. не показано). Індуковану магнітнотермоелектрорушійну силу вимірюють потенціометром на поверхні зразка в напрямку, перпендикулярному до векторів магнітного поля і температурного градієнта - поперечний ефект або вздовж температурного градієнта - поздовжній ефект (на фіг. не показано). Приклад реалізації корисної моделі. Зразок із латуні розмірами 451614 мм нагрівали зверху концентрованим сонячним випромінюванням до температури 1020 К; температура охолоджуваної водою знизу поверхні зразка була 310 К. Перпендикулярно до температурного градієнту магнітне поле було ~ 5000 ерстед. Індукована електрорушійна сила складала в -4 поперечному напрямі 4.10 В, а в поздовжньому -4 1.10 В. Використання концентрованого сонячного випромінювання для нагрівання одного кінця зразка і холодної води для охолодження другого дозволило за допомогою ефекту Нернста-Еттінсгаузена індукувати у зразку магнітно-термоелектрорушійну силу як у поперечному, так і в поздовжньому відносно вектору температурного градієнту напрямах при значно вищій температурі одного із кінців зразка і збільшеному температурному градієнті у зразку. Використання сонячного нагрівання та холодної води для охолодження зразка здешевило процес індукування електричного поля та підвищило екологічність процесу. Промислова придатність. Схему теплового впливу на зразки при індукуванні електричного поля за допомогою ефекту НернстаЕттінгсгаузена, що пропонується корисною моделлю, можна ефективно застосовувати при наукових експериментах з матеріалами, які витримують високотемпературне нагрівання. 5 Комп’ютерна верстка Л.Литвиненко 59675 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
