Газорозподільний пристрій для апаратів з псевдозрідженим шаром
Номер патенту: 59777
Опубліковано: 25.05.2011
Автори: Гатілов Костянтин Олександрович, Науменко Дмитро Олегович, Корнієнко Ярослав Микитович
Формула / Реферат
1. Газорозподільний пристрій для апаратів з псевдозрідженим шаром, що містить ряд паралельно розташованих профільованих елементів, дистанційні упори і насадні профільовані елементи, який відрізняється тим, що профільовані елементи виконані з можливістю зміни положення відносно насадних профільних елементів.
2. Газорозподільний пристрій для апаратів з псевдозрідженим шаром за п. 1, який відрізняється тим, що зміна положення профільних елементів відносно насадних профільних елементів відбувається за рахунок симетричного обертання профільних елементів відносно фіксованої осі.
3. Газорозподільний пристрій для апаратів з псевдозрідженим шаром за п. 1 або 2, який відрізняється тим, що співвідношення коефіцієнтів вільного перерізу верхньої частини профільованих елементів та при основі насадкових профільних елементів із зміною їх взаємного положення залишається сталими:
Текст

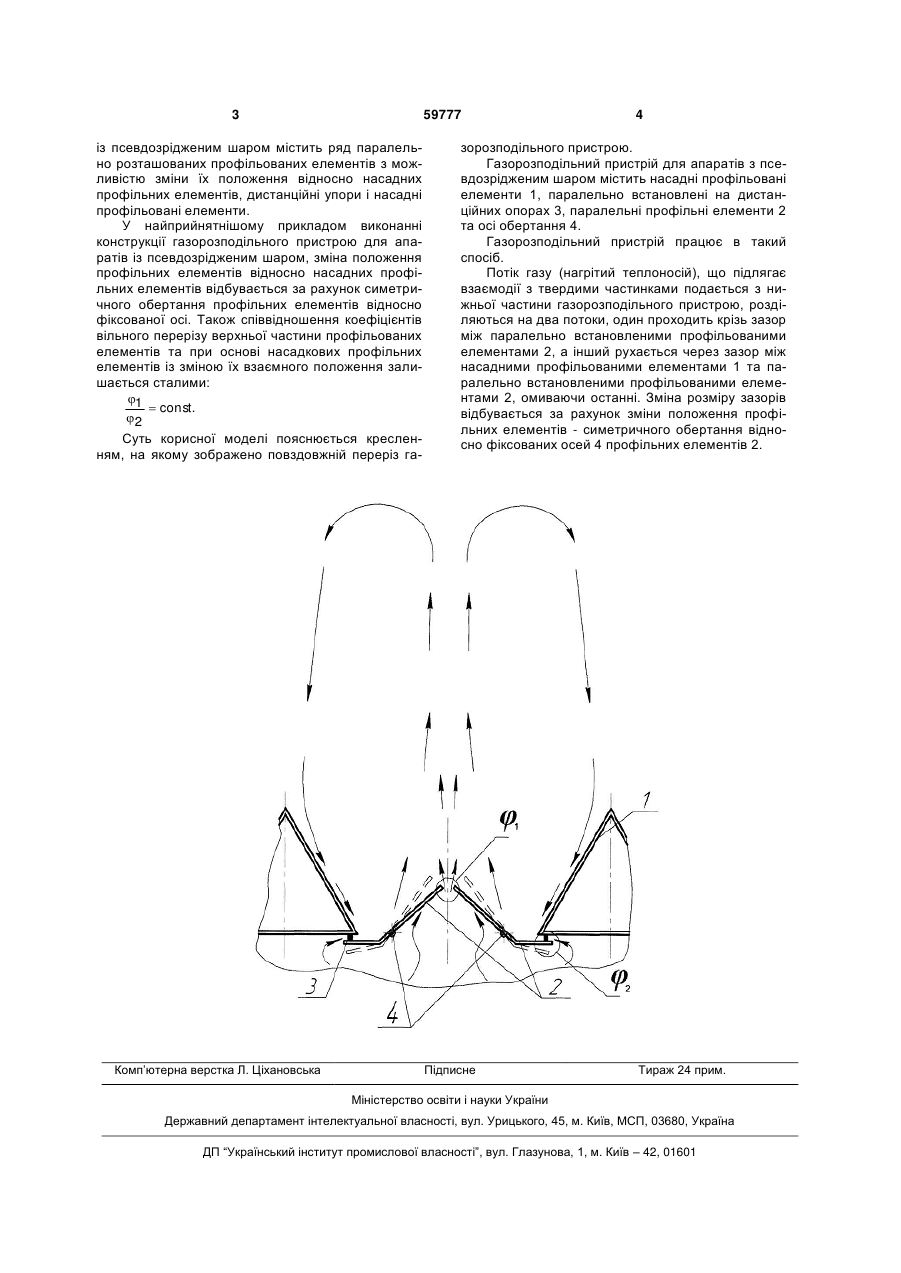

1. Газорозподільний пристрій для апаратів з псевдозрідженим шаром, що містить ряд паралельно розташованих профільованих елементів, дистанційні упори і насадні профільовані елементи, який відрізняється тим, що профільовані елементи виконані з можливістю зміни положення відносно насадних профільних елементів. 3 59777 із псевдозрідженим шаром містить ряд паралельно розташованих профільованих елементів з можливістю зміни їх положення відносно насадних профільних елементів, дистанційні упори і насадні профільовані елементи. У найприйнятнішому прикладом виконанні конструкції газорозподільного пристрою для апаратів із псевдозрідженим шаром, зміна положення профільних елементів відносно насадних профільних елементів відбувається за рахунок симетричного обертання профільних елементів відносно фіксованої осі. Також співвідношення коефіцієнтів вільного перерізу верхньої частини профільованих елементів та при основі насадкових профільних елементів із зміною їх взаємного положення залишається сталими: 1 const. 2 Суть корисної моделі пояснюється кресленням, на якому зображено повздовжній переріз га Комп’ютерна верстка Л. Ціхановська 4 зорозподільного пристрою. Газорозподільний пристрій для апаратів з псевдозрідженим шаром містить насадні профільовані елементи 1, паралельно встановлені на дистанційних опорах 3, паралельні профільні елементи 2 та осі обертання 4. Газорозподільний пристрій працює в такий спосіб. Потік газу (нагрітий теплоносій), що підлягає взаємодії з твердими частинками подається з нижньої частини газорозподільного пристрою, розділяються на два потоки, один проходить крізь зазор між паралельно встановленими профільованими елементами 2, а інший рухається через зазор між насадними профільованими елементами 1 та паралельно встановленими профільованими елементами 2, омиваючи останні. Зміна розміру зазорів відбувається за рахунок зміни положення профільних елементів - симетричного обертання відносно фіксованих осей 4 профільних елементів 2. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGas distribution device for apparatuses with fluidized bed
Автори англійськоюNaumenko Dmytro Olehovych, Korniienko Yaroslav Mykytovych, Hatilov Kostiantyn Oleksandrovych
Назва патенту російськоюГазораспределительное устройство для аппаратов с псевдоожиженным слоем
Автори російськоюНауменко Дмитрий Олегович, Корниенко Ярослав Никитич, Гатилов Константин Александрович
МПК / Мітки
МПК: B01J 8/18, B01J 8/24, B01J 2/00
Мітки: пристрій, псевдозрідженим, газорозподільний, шаром, апаратів
