Газорозподільний пристрій для апаратів з псевдозрідженим шаром

Завантажити PDF файл.

Формула / Реферат

1. Газорозподільний пристрій для апаратів з псевдозрідженим шаром, що містить ряд паралельно розташованих профільованих елементів, дистанційні упори і змонтовані на них насадні профільовані елементи, який відрізняється тим, що у верхній частині профільованих елементів встановлена вставка з можливістю введення додаткових витрат газового теплоносія в середину апарата.

2. Газорозподільний пристрій  за п. 1, який відрізняється тим, що встановлена вставка у верхній частині профільованих елементів може змінювати своє положення.

3. Газорозподільний пристрій  за п. 1 або 2, який відрізняється тим, що кут при вершині профільованих елементів >90°.

Текст

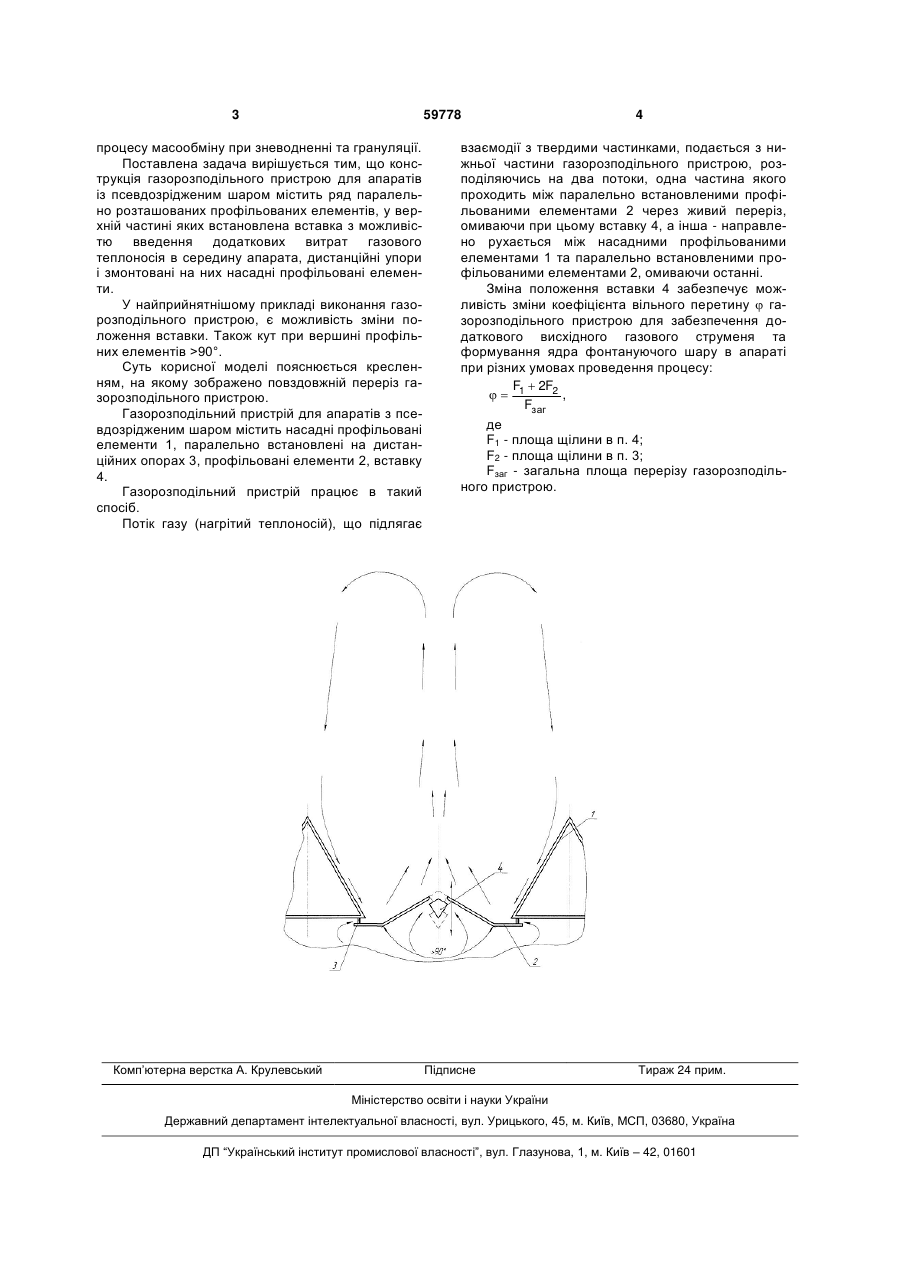

1. Газорозподільний пристрій для апаратів з псевдозрідженим шаром, що містить ряд паралельно розташованих профільованих елементів, 3 59778 процесу масообміну при зневодненні та грануляції. Поставлена задача вирішується тим, що конструкція газорозподільного пристрою для апаратів із псевдозрідженим шаром містить ряд паралельно розташованих профільованих елементів, у верхній частині яких встановлена вставка з можливістю введення додаткових витрат газового теплоносія в середину апарата, дистанційні упори і змонтовані на них насадні профільовані елементи. У найприйнятнішому прикладі виконання газорозподільного пристрою, є можливість зміни положення вставки. Також кут при вершині профільних елементів >90°. Суть корисної моделі пояснюється кресленням, на якому зображено повздовжній переріз газорозподільного пристрою. Газорозподільний пристрій для апаратів з псевдозрідженим шаром містить насадні профільовані елементи 1, паралельно встановлені на дистанційних опорах 3, профільовані елементи 2, вставку 4. Газорозподільний пристрій працює в такий спосіб. Потік газу (нагрітий теплоносій), що підлягає Комп’ютерна верстка А. Крулевський 4 взаємодії з твердими частинками, подається з нижньої частини газорозподільного пристрою, розподіляючись на два потоки, одна частина якого проходить між паралельно встановленими профільованими елементами 2 через живий переріз, омиваючи при цьому вставку 4, а інша - направлено рухається між насадними профільованими елементами 1 та паралельно встановленими профільованими елементами 2, омиваючи останні. Зміна положення вставки 4 забезпечує можливість зміни коефіцієнта вільного перетину  газорозподільного пристрою для забезпечення додаткового висхідного газового струменя та формування ядра фонтануючого шару в апараті при різних умовах проведення процесу: F  2F2  1 , Fзаг де F1 - площа щілини в п. 4; F2 - площа щілини в п. 3; Fзаг - загальна площа перерізу газорозподільного пристрою. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
