Газорозподільна решітка для апаратів з псевдозрідженим шаром

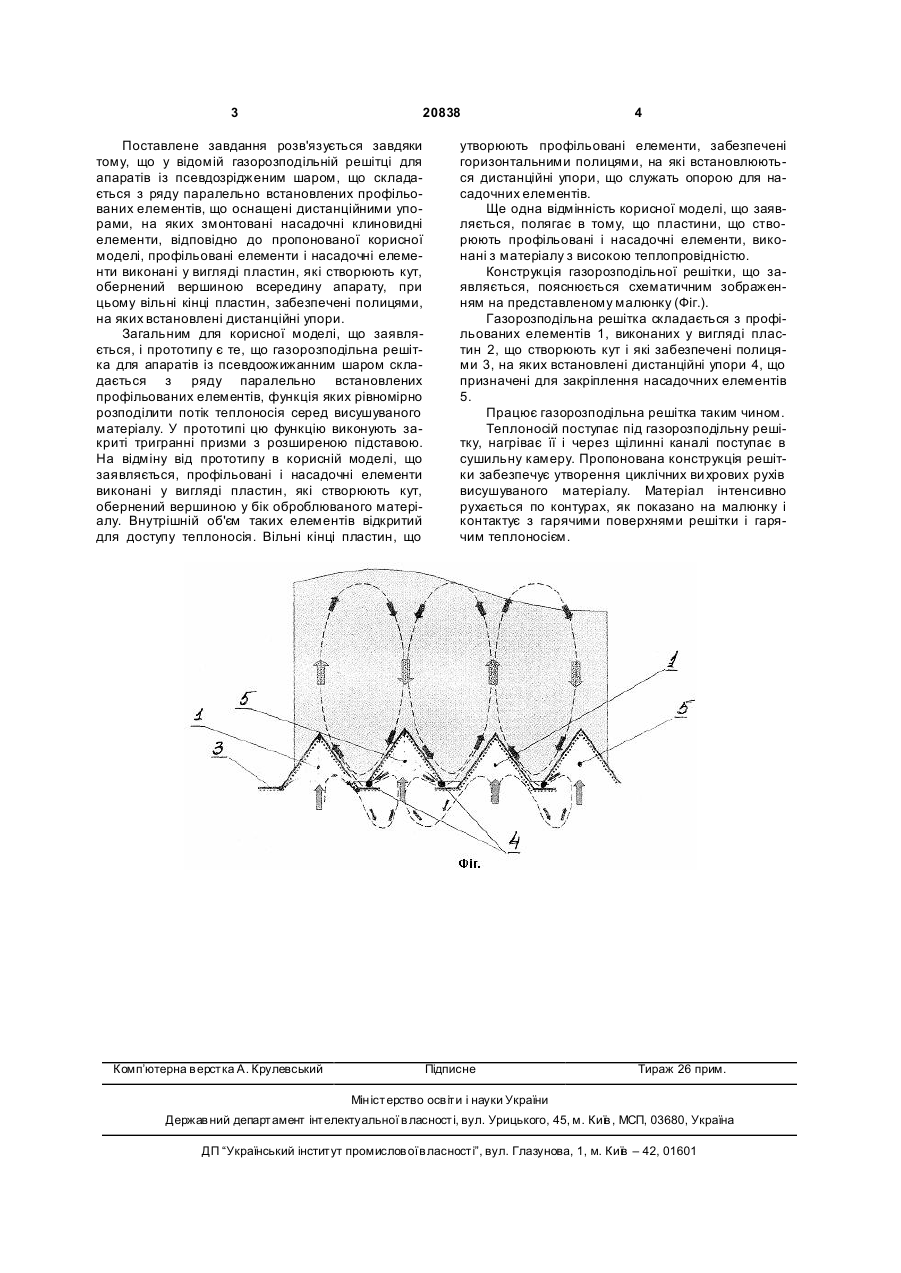

1. Газорозподільна решітка для апаратів з псовдозрідженим шаром, що містить ряд паралельно розташованих профільованих елементів, дистанційні упори і змонтовані на них насадні 3 20838 Поставлене завдання розв'язується завдяки тому, що у відомій газорозподільній решітці для апаратів із псевдозрідженим шаром, що складається з ряду паралельно встановлених профільованих елементів, що оснащені дистанційними упорами, на яких змонтовані насадочні клиновидні елементи, відповідно до пропонованої корисної моделі, профільовані елементи і насадочні елементи виконані у вигляді пластин, які створюють кут, обернений вершиною всередину апарату, при цьому вільні кінці пластин, забезпечені полицями, на яких встановлені дистанційні упори. Загальним для корисної моделі, що заявляється, і прототипу є те, що газорозподільна решітка для апаратів із псевдоожижанним шаром складається з ряду паралельно встановлених профільованих елементів, функція яких рівномірно розподілити потік теплоносія серед висушуваного матеріалу. У прототипі цю функцію виконують закриті тригранні призми з розширеною підставою. На відміну від прототипу в корисній моделі, що заявляється, профільовані і насадочні елементи виконані у вигляді пластин, які створюють кут, обернений вершиною у бік оброблюваного матеріалу. Внутрішній об'єм таких елементів відкритий для доступу теплоносія. Вільні кінці пластин, що Комп’ютерна в ерстка А. Крулевський 4 утворюють профільовані елементи, забезпечені горизонтальними полицями, на які встановлюються дистанційні упори, що служать опорою для насадочних елементів. Ще одна відмінність корисної моделі, що заявляється, полягає в тому, що пластини, що створюють профільовані і насадочні елементи, виконані з матеріалу з високою теплопровідністю. Конструкція газорозподільної решітки, що заявляється, пояснюється схематичним зображенням на представленому малюнку (Фіг.). Газорозподільна решітка складається з профільованих елементів 1, виконаних у вигляді пластин 2, що створюють кут і які забезпечені полицями 3, на яких встановлені дистанційні упори 4, що призначені для закріплення насадочних елементів 5. Працює газорозподільна решітка таким чином. Теплоносій поступає під газорозподільну решітку, нагріває її і через щілинні каналі поступає в сушильну камеру. Пропонована конструкція решітки забезпечує утворення циклічних ви хрових рухів висушуваного матеріалу. Матеріал інтенсивно рухається по контурах, як показано на малюнку і контактує з гарячими поверхнями решітки і гарячим теплоносієм. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
