Індукційно-динамічний привід преса пгтп-45-0
Номер патенту: 59851
Опубліковано: 10.06.2011
Автори: Кармаліта Анатолій Костянтинович, Пильник Євген Русланович, Прибега Дмитро Володимирович
Формула / Реферат
Індукційно-динамічний привід преса ПГТП-45-0 для перфорування деталей верху взуття, який складається з станини, каретки (1), котушки (6), супутника (5), перфораційної матриці (3), рамки (4) та вирубної плити (7), який відрізняється тим, що привід преса індукційно-динамічний, а каретка додатково оснащена рухомою рамкою (4), яка фіксує деталь (2).
Текст

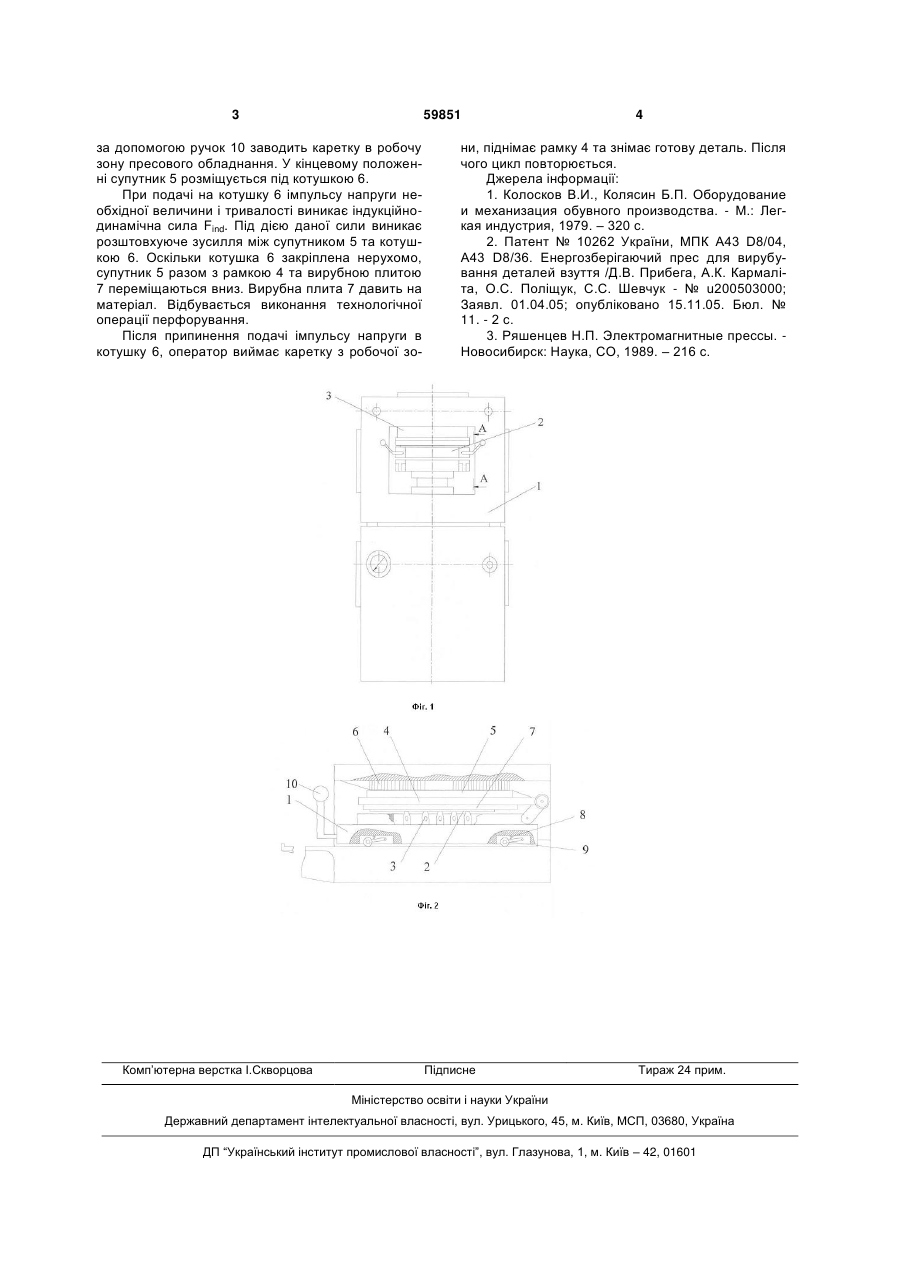

Індукційно-динамічний привід преса ПГТП-450 для перфорування деталей верху взуття, який складається з станини, каретки (1), котушки (6), супутника (5), перфораційної матриці (3), рамки (4) та вирубної плити (7), який відрізняється тим, що привід преса індукційно-динамічний, а каретка додатково оснащена рухомою рамкою (4), яка фіксує деталь (2). (19) (21) a201011541 (22) 28.09.2010 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) ПИЛЬНИК ЄВГЕН РУСЛАНОВИЧ, ПРИБЕГА ДМИТРО ВОЛОДИМИРОВИЧ, КАРМАЛІТА АНАТОЛІЙ КОСТЯНТИНОВИЧ (73) ПИЛЬНИК ЄВГЕН РУСЛАНОВИЧ, ПРИБЕГА ДМИТРО ВОЛОДИМИРОВИЧ, КАРМАЛІТА АНАТОЛІЙ КОСТЯНТИНОВИЧ 3 59851 за допомогою ручок 10 заводить каретку в робочу зону пресового обладнання. У кінцевому положенні супутник 5 розміщується під котушкою 6. При подачі на котушку 6 імпульсу напруги необхідної величини і тривалості виникає індукційнодинамічна сила Find. Під дією даної сили виникає розштовхуюче зусилля між супутником 5 та котушкою 6. Оскільки котушка 6 закріплена нерухомо, супутник 5 разом з рамкою 4 та вирубною плитою 7 переміщаються вниз. Вирубна плита 7 давить на матеріал. Відбувається виконання технологічної операції перфорування. Після припинення подачі імпульсу напруги в котушку 6, оператор виймає каретку з робочої зо Комп’ютерна верстка І.Скворцова 4 ни, піднімає рамку 4 та знімає готову деталь. Після чого цикл повторюється. Джерела інформації: 1. Колосков В.И., Колясин Б.П. Оборудование и механизация обувного производства. - М.: Легкая индустрия, 1979. – 320 с. 2. Патент № 10262 України, МПК А43 D8/04, А43 D8/36. Енергозберігаючий прес для вирубування деталей взуття /Д.В. Прибега, А.К. Кармаліта, О.С. Поліщук, С.С. Шевчук - № u200503000; Заявл. 01.04.05; опубліковано 15.11.05. Бюл. № 11. - 2 с. 3. Ряшенцев Н.П. Электромагнитные прессы. Новосибирск: Наука, СО, 1989. – 216 с. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInduction-dynamic drive of pgtp-45-0 press
Автори англійськоюPylnyk Yevhen Ruslanovych, Pribeha Dmytro Volodymyrovych, Karmalita Anatolii Kostiantynovych
Назва патенту російськоюИндукционно-динамический привод пресса пгтп-45-0
Автори російськоюПильник Евгений Русланович, Прибега Дмитрий Владимирович, Кармалита Анатолий Константинович
МПК / Мітки
МПК: A43D 8/00
Мітки: індукційно-динамічний, привід, пгтп-45-0, преса
