Пристрій для лікування уретритів

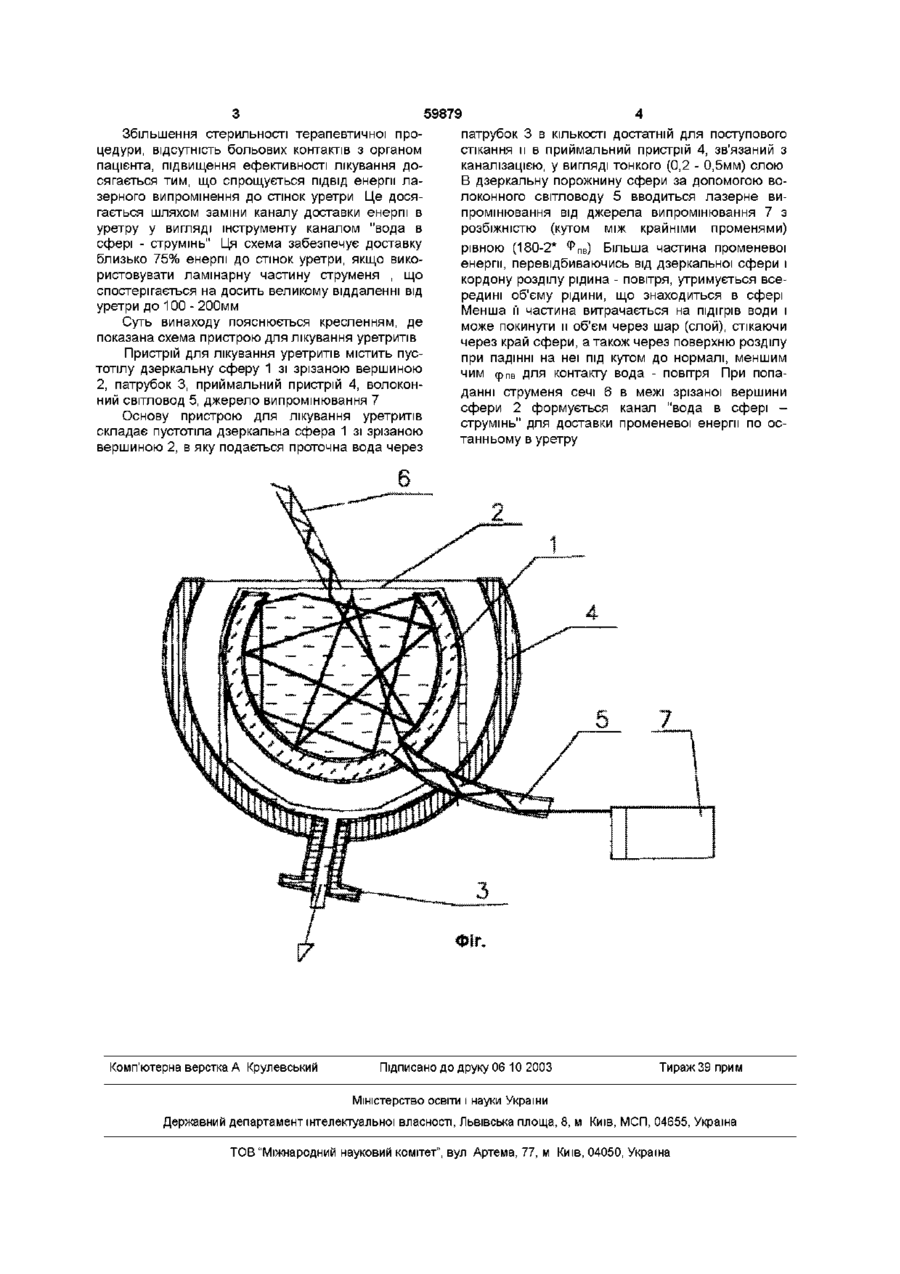

Пристрій для лікування уретритів, що містить джерело випромінювання, світловод та вузол введення світлового потоку, що через світловод приєднаний до джерела випромінювання, який відрізняється тим, що вузол введення світлового потоку виконано у вигляді пустотілої дзеркальної сфери зі зрізаною вершиною, яку призначено для заповнення проточною водою Винахід відноситься до медицини, зокрема до урологи, і може бути використаний для лікування інфекційних процесів та процесів запалення тканин в уретрі Відома конструкція пристрою для лікування уретритів (див патент України № 10337А, кл 5А61 М31/01, 1996 р), що містить резервуар з лікарською речовиною, яка вводиться та виводиться з уретри за допомогою спеціальних трубок Відома також конструкція (див Патент України № 8261А, кп5А61/№ 1/31,1996 р), що містять два електроди, сполучених з джерелом струму, через один з яких подається лікарська речовина Недоліками таких конструкцій є необхідність уведення трубчатого пристрою в уретру, можливість появи больових відчуттів у хворого при збудженні електричних розрядів, введення лікарських речовин в уретру хом того, що вузол введення світлового потоку виконано у вигляді пустотілої дзеркальної сфери зі зрізаною вершиною, яку призначено для заповнення проточною водою, що забезпечує збільшення стерильності та безпечності терапевтичної процедури , відсутність больових контактів з органом пацієнта Поставлена задача вирішується тим, що в пристрої для лікування уретритів, і вузол введення світлового потоку виконано у вигляді пустотілої дзеркальної сфери зі зрізаною вершиною, яку призначено для заповнення проточною водою, і через світловод приєднано джерело випромінювання Лазерне випромінювання, перевідбиваючись від дзеркальної сфери і кордону розділу рідинаповітря, утримується в об'ємі рідини, через струмінь сечі, яка формує канал "вода у сфері - струмінь", доставляється в уретру Так як оптична густина сечі більша за оптичну густину повітря (показник заломлення сечі п с и 1 , 4 , показник заломлення повітря п п и 1 0),то проходження випромінення всередині струменя відбувається з ефектом повного внутрішнього відбивання, якщо кут між віссю променя і нормаллю до стінки струменя ф більше кута повного внутрішнього відбивання фПВ За прототип вибраний пристрій для опромінення світловим потоком трубчатих органів (див патент України № 22761А, кл А61 N5/06, 1997 р), що містить джерело випромінювання, світловод та вузол введення світлового потоку, що через світловод приєднаний до джерела випромінювання Такий пристрій забезпечує лікування опроміненням стінок трубчатих органів без введення лікарських речовин Недоліками прототипу є необхідність введення в тіло хворого вузла введення світлового потоку до тканин трубчатих органів і зв'язані з цим необхідність стерилізації інструменту, а також больові відчуття при виконанні процедури введення В основу винаходу поставлена задача вдосконалення пристрою для лікування уретритів шля Після досягнення пучком стінок уретри ефект повного внутрішнього відбивання зникає, так як оптична густина бютканини більше, чим сечі (пт = 2 5) Випромінення, частково поглинаючись стінкою уретри, а частково дзеркально відбиваючись, слідує вздовж каналу уретри, виконуючи и опромінення до входу в сечовий міхур 00 ю 59879 Збільшення стерильності терапевтичної процедури, відсутність больових контактів з органом пацієнта, підвищення ефективності лікування досягається тим, що спрощується ПІДВІД енергії лазерного випромшення до стінок уретри Це досягається шляхом заміни каналу доставки енергії в уретру у вигляді інструменту каналом "вода в сфері - струмінь" Ця схема забезпечує доставку близько 75% енергії до стінок уретри, якщо використовувати ламінарну частину струменя , що спостерігається на досить великому віддаленні від уретри до 100 - 200мм Суть винаходу пояснюється кресленням, де показана схема пристрою для лікування уретритів Пристрій для лікування уретритів містить пустотілу дзеркальну сферу 1 зі зрізаною вершиною 2, патрубок 3, приймальний пристрій 4, волоконний світловод 5, джерело випромінювання 7 Основу пристрою для лікування уретритів складає пустотіла дзеркальна сфера 1 зі зрізаною вершиною 2, в яку подається проточна вода через Комп'ютерна верстка А Крулевський патрубок 3 в КІЛЬКОСТІ достатній для поступового стікання и в приймальний пристрій 4, зв'язаний з каналізацією, у вигляді тонкого (0,2 - 0,5мм) слою В дзеркальну порожнину сфери за допомогою волоконного світловоду 5 вводиться лазерне випромінювання від джерела випромінювання 7 з розбіжністю (кутом між крайніми променями) рівною (180-2* ^пв) Більша частина променевої енергії, перевідбиваючись від дзеркальної сфери і кордону розділу рідина - повітря, утримується всередині об'єму рідини, що знаходиться в сфері Менша її частина витрачається на підігрів води і може покинути и об'єм через шар (слой), стікаючи через край сфери, а також через поверхню розділу при падінні на неї під кутом до нормалі, меншим чим ф ПВ для контакту вода - повітря При попаданні струменя сечі 6 в межі зрізаної вершини сфери 2 формується канал "вода в сфері струмінь" для доставки променевої енергії по останньому в уретру Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
