Армований бетонний елемент

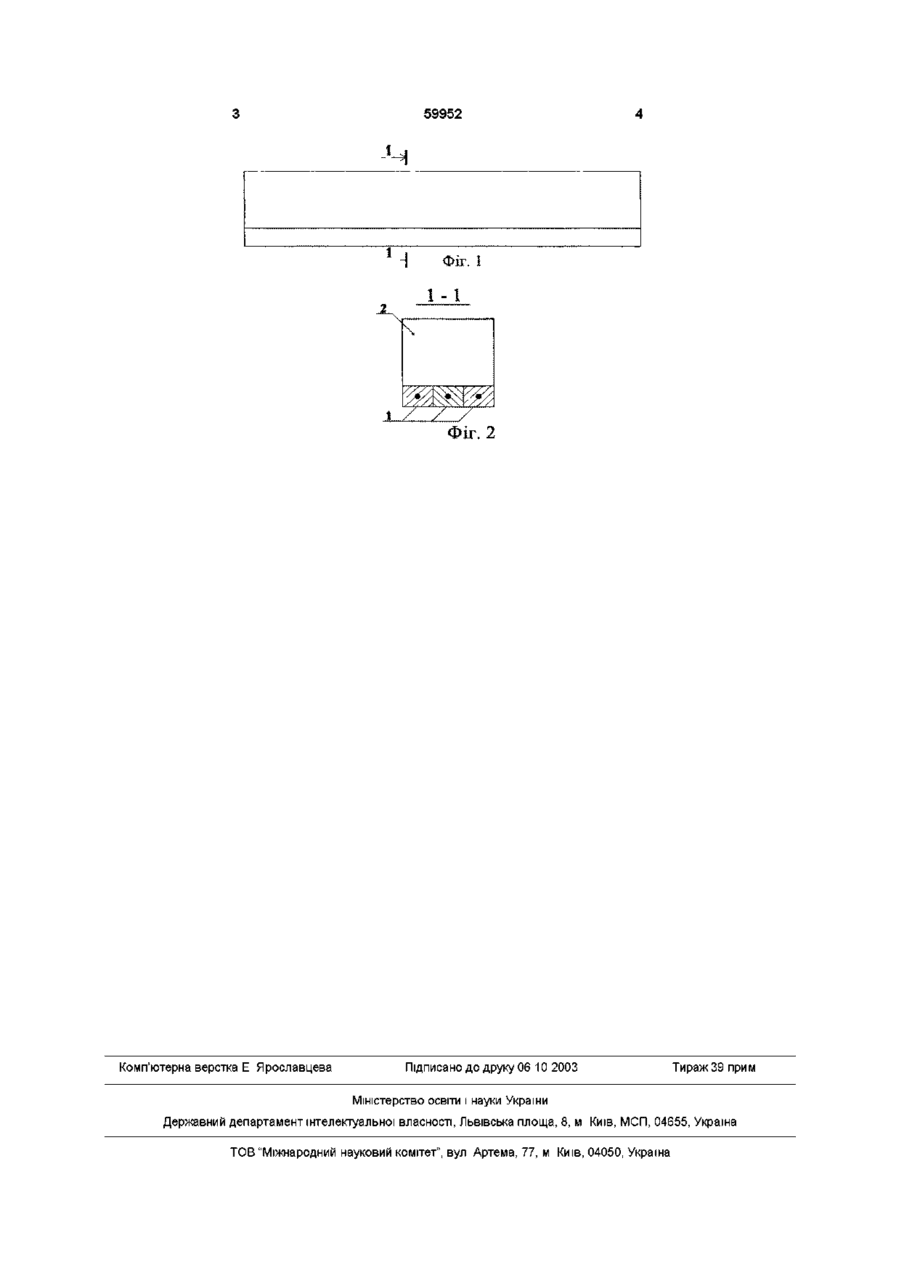

Армований бетонний елемент, в якому як арматуру використано фібру або стержні і фібру, який відрізняється тим, що він виконаний у розтягнутій зоні з армованих елементів-вкладок призматичної форми Винахід відноситься до галузі будівництва і може бути використаний у конструкціях балок і плит Відомий армований бетонний елемент, у якому як арматуру використано фібри або стержні і фібри [Рекомендации по проектированию и изготовлению сталефибробетонных конструкций - М НИИЖБ Госстроя СССР, 1987 - с 5] Проте у відомому елементі фіброва арматура має довільну орієнтацію, що призводить до великої и витрати і ВІДПОВІДНО, до підвищення вартості елемента В основу винаходу поставлено завдання створення такого армованого бетонного елемента, в якому обмеження довільної орієнтації фібр дозволить зменшити їх витрати і, ВІДПОВІДНО, вартість елемента Поставлене завдання вирішується тим, що армований бетонний елемент, в якому як арматуру використано фібри або стержні і фібри, згідно з винаходом, виконаний у розтягнутій зоні з армованих елементів-вкладок призматичної форми Таке вирішення дозволить орієнтувати фібру згідно з напрямком розтягуючих внутрішніх зусиль і, ВІДПОВІДНО, зменшити и витрати і вартість елемента Для забезпечення сумісної роботи елементіввкладок з бетоном, розміщеним над ними, при значних зсуваючих зусиллях, які не урівноважуються силами склеювання, поверхня елементіввкладок може мати виступи і впадини для подальшого утворення шпонок На фіг 1 показано армований бетонний елемент, який містить у розтягнутій зоні елементивкладки призматичної форми, на фіг 2 - розріз А-А на фіг1, де 1 - елементи-вкладки призматичної форми, 2 - бетон Армований бетонний елемент виготовляють так У формі або опалубці розміщують армовані фібрами або стержнями і фібрами елементивкладки призматичної форми, а потім добетоновують решту висоти перерізу елемента Таке вирішення дозволить орієнтувати фібру згідно з напрямком розтягуючих внутрішніх зусиль і, ВІДПОВІДНО, зменшити и витрати та вартість елемента ю ю 59952 -Ч і ] Фіг. 1 1-1 Фіг. 2 Комп'ютерна верстка Е Ярославцева Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
