Посівна секція

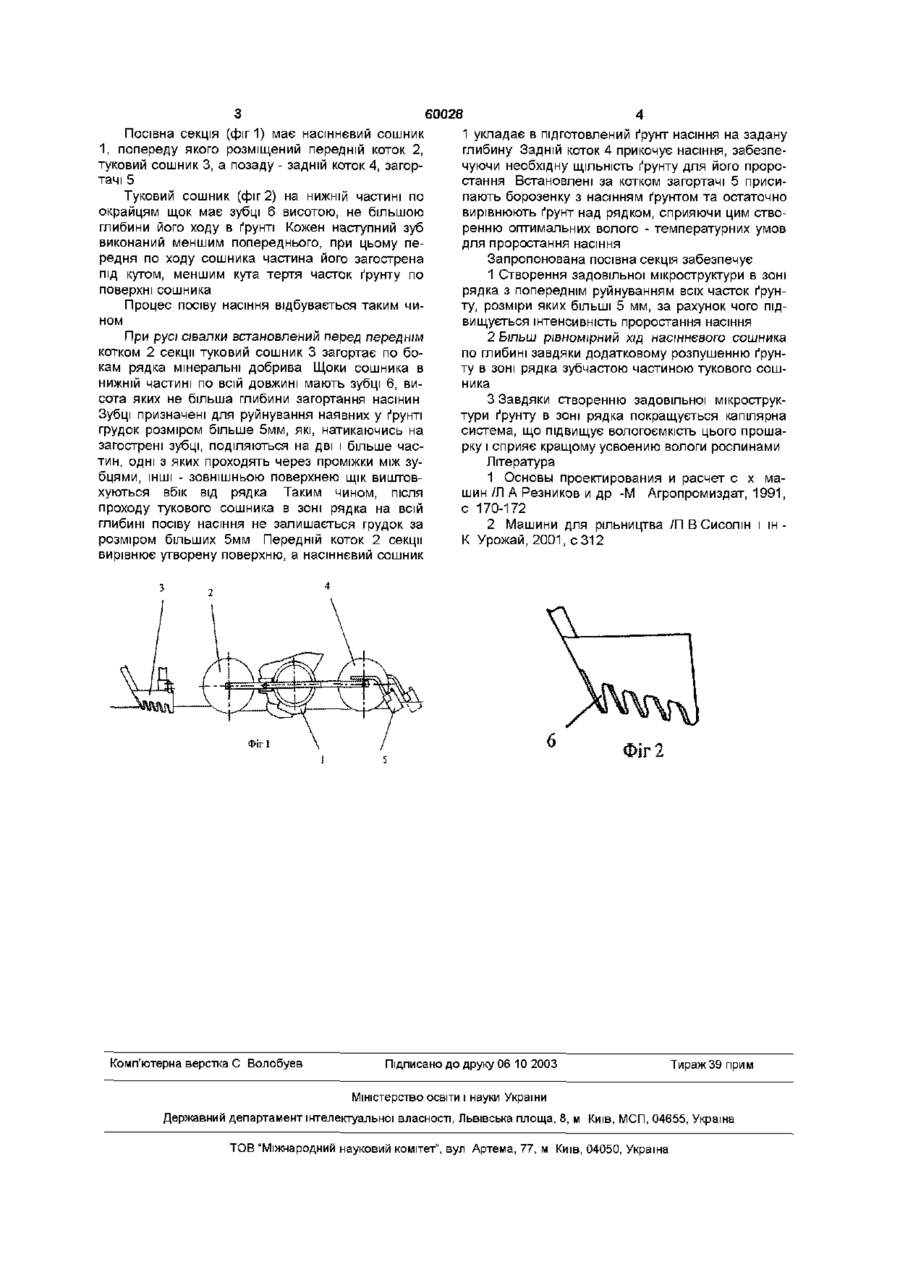

1 Посівна секція, яка включає насіннєвий і туковий сошники, передній та задній котки, загор тачі, яка відрізняється тим, що нижні частини боковин тукового сошника виконані зубчастими, висота зубців не перевищує глибини ходу сошника, їх передні окрайки мають загострення, при цьому кожен з наступних зубців менший по висоті від попереднього 2 Посівна секція за п 1, яка відрізняється тим, що кут загострення зубців, а також кут нахилу нижніх торців зубчастих боковин тукового сошника менший кута тертя ґрунту по поверхні сошника Винахід відноситься до галузі сільськогосподарського виробництва, зокрема до робочих органів просапних сівалок для точного посіву насіння ВІДОМІ ПОСІВНІ секції точного посіву насіння просапних культур, в тому числі насіння цукрових буряків [1] Вони забезпечують рівномірне розміщення насінин по довжині рядка, але мають істотний недолік - насіння загортається нерівномірно по глибині, цим порушуються агротехнічні вимоги до посіву на визначену глибину Так, при заданій глибині посіву 5 см багато насінин загортається на глибинах 3, 4, 6, 7см, що знижує його схожість та інтенсивність проростання Однією з причин нерівномірного загортання насінин по глибині є наявність у посівному шарі грудок розміром 10 50мм і більше Ці грудки не тільки порушують задану глибину посіву насінин, але й, залишаючись у ґрунті в зоні рядка, погіршують схожість насінин, яке попадає на грудку або під грудку При цьому зменшується загальна площа контакту насіння з частками ґрунту з розмірами, меншими 1 5мм, зменшується вологовіддача ґрунту до розташованого в ньому насіння має суттєвий недолік - грудки ґрунту, розміщені в зоні рядка по глибині посіву, не відгортаються вбік від рядка, що не забезпечує високу ефективність загортання насіння в ґрунт Задачею винаходу є створення посівної секції, яка усунує вказані недоліки Поставлена задача вирішується тим, що посівна секція включає насіннєвий і туковий сошники, передній та задній котки, загортачі, згідно з винаходом, нижні частини боковин тукового сошника виконані зубчастими, висота зубців не перевищує глибини ходу сошника, їх передні окрайці мають загострення, при цьому кожен з наступних зуоцш менший по висоті від попереднього, х кут загострення зубців і кут нахилу нижніх торців зубчастих боковин тукового сошника для усунення їх залипання ґрунтом менші кута тертя ґрунту по поверхні сошника Така конструкція тукового сошника, який встановлюють на одній лінії з насіннєвим сошником, забезпечує руйнування крупних грудок ґрунту в зоні рядка або їх переміщення вбік від рядка, додатково розпушує ґрунт в зоні рядка, що повністю звільняє рядок від грудок, забезпечуючи усталений рух насіннєвого сошника Запропонований пристрій покращує точність розміщення насіння на заданій глибині, забезпечуючи його вологою та більшою площею контактування з ґрунтом На фіг 1 зображена посівна секція сівалок точного посіву насіння, на фіг 2 - запропонована конструкція тукового сошника з зубцями на нижній частині боковин Для зменшення КІЛЬКОСТІ грудок в зоні рядка запропоновано пристрій - відгортальник цих грудок вбік від рядка [2] Відгортальник знімає з поверхні ґрунт на глибину до 2см, переміщуючи його разом з грудками від зони, де проходить сошник Цей пристрій взятий нами за прототип Дослідження показали, що застосування відгортальника дає можливість дещо покращити точність загортання насіння по глибині Але запропонований пристрій 00 о о (О Посівна секція (фиг 1) має насіннєвий сошник 1, попереду якого розміщений передній коток 2, туковий сошник 3, а позаду - задній коток 4, загортачі 5 Туковий сошник (фіг 2) на нижній частині по окрайцям щок має зубці 6 висотою, не більшою глибини його ходу в ґрунті Кожен наступний зуб виконаний меншим попереднього, при цьому передня по ходу сошника частина його загострена під кутом, меншим кута тертя часток ґрунту по поверхні сошника Процес посіву насіння відбувається таким чином При русі сівалки встановлений перед переднім котком 2 секції туковий сошник 3 загортає по бокам рядка мінеральні добрива Щоки сошника в нижній частині по всій довжині мають зубці 6, висота яких не більша глибини загортання насінин Зубці призначені для руйнування наявних у ґрунті грудок розміром більше 5мм, які, натикаючись на загострені зубці, поділяються на дві і більше частин, одні з яких проходять через проміжки між зубцями, ІНШІ - зовнішньою поверхнею щік виштовхуються вбік від рядка Таким чином, після проходу тукового сошника в зоні рядка на всій глибині посіву насіння не залишається грудок за розміром більших 5мм Передній коток 2 секції вирівнює утворену поверхню, а насіннєвий сошник Комп'ютерна верстка С Волобуев 60028 1 укладає в підготовлений ґрунт насіння на задану глибину Задній коток 4 прикочує насіння, забезпечуючи необхідну ЩІЛЬНІСТЬ ґрунту для його проростання Встановлені за котком загортачі 5 присипають борозенку з насінням ґрунтом та остаточно вирівнюють ґрунт над рядком, сприяючи цим створенню оптимальних волого - температурних умов для проростання насіння Запропонована посівна секція забезпечує 1 Створення задовільної мікроструктури в зоні рядка з попереднім руйнуванням всіх часток ґрунту, розміри яких більші 5 мм, за рахунок чого підвищується інтенсивність проростання насіння 2 Більш рівномірний хід насіннєвого сошника по глибині завдяки додатковому розпушенню ґрунту в зоні рядка зубчастою частиною тукового сошника 3 Завдяки створенню задовільної мікроструктури ґрунту в зоні рядка покращується капілярна система, що підвищує вологоємкість цього прошарку і сприяє кращому усвоению вологи рослинами Література 1 Основы проектирования и расчет с х машин /Л А Резников и др -М Агропромиздат, 1991, с 170-172 2 Машини для рільництва /П В Сисолін і ш К Урожай, 2001, с 312 Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
