Формула / Реферат

Посівна секція, яка включає сошник з борозноутворювачем, загортачі та коток, яка відрізняється тим, що перед борозноутворювачем з обох боків полоза жорстко закріплені крила-грунтовідокремлювачі, причому підошва крил розміщена на глибині, що дорівнює половині глибини загортання насіння.

Текст

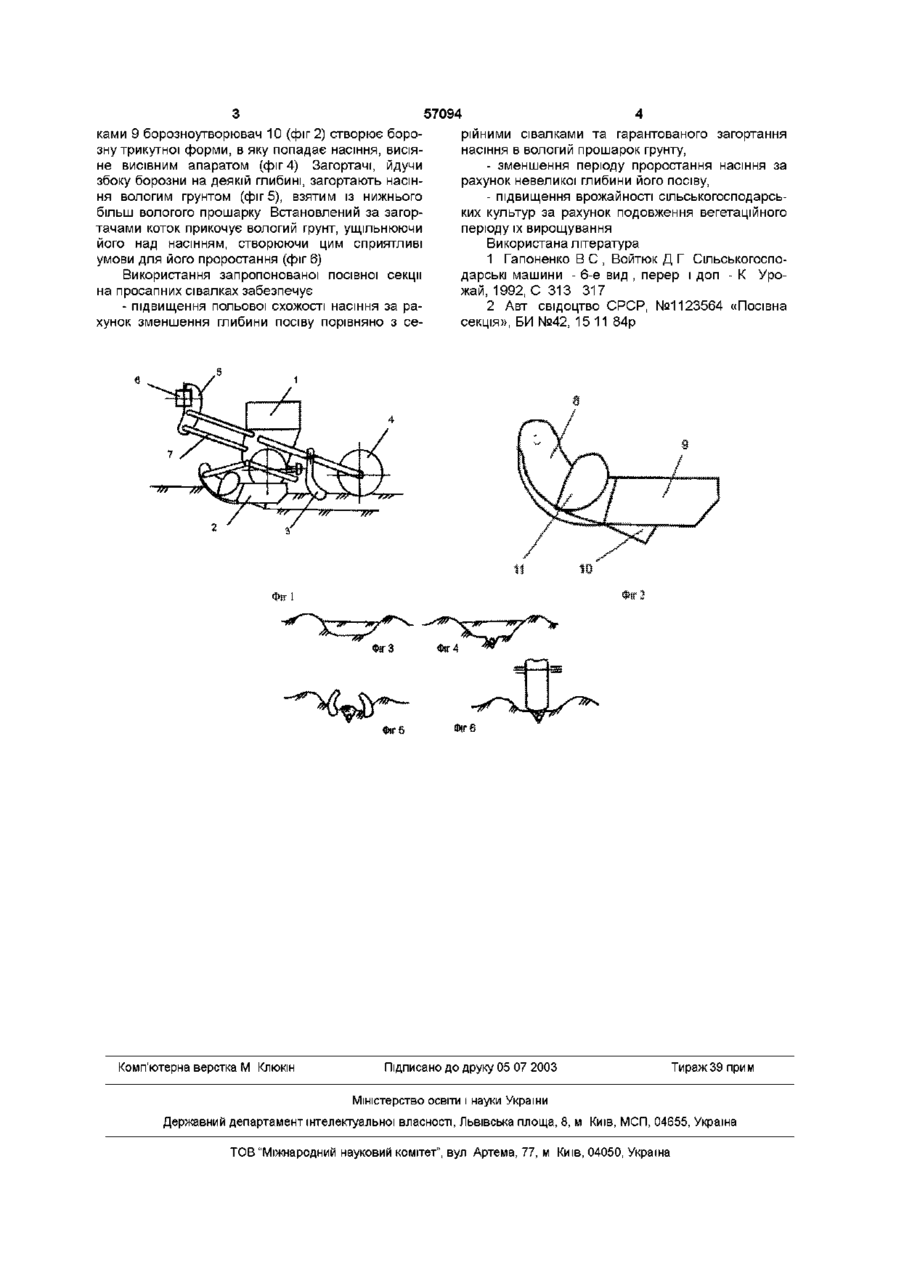

Посівна секція, яка включає сошник з борозноутворювачем, загортачі та коток, яка відрізняється тим, що перед борозноутворювачем з обох боків полоза жорстко закріплені крилагрунтовідокремлювачі, причому підошва крил розміщена на глибині, що дорівнює половині глибини загортання насіння Винахід відноситься до сільськогосподарського виробництва і може бути використаним в сівалках для посіву насіння просапних культур обхідна волога в період сівби (Західні регіони України) такі ПОСІВНІ секції дійсно збільшують польову схожість В центральних та східних регіонах України ПОСІВНІ секції не показали позитивних результатів порівняно з існуючими (наприклад, сівалки бурякової ССТ-12В) Задача винаходу - покращання якості загортання насіння, забезпечення високої польової схожості рослин просапних культур в умовах недостатньої вологи в період посіву Поставлена задача досягається тим, що в передній частині полоза перед борозноутворювачем сошника жорстко прикріплені з кожного боку відгортальні крилагрунтовідокремлювачі, нижні ребра яких розміщені на глибині, рівній половині глибини загортання насіння (нижче денної поверхні поля на 2 Зсм) На фіг 1 показані запропонована посівна секція, на фіг 2 - сошник секції, на фіг 3 - 6 - функціональні схеми роботи посівної секції Посівна секція (фіг 1) включає висівний апарат 1, сошник 2, загортачі 3 та коток 4 Посівна секція закріплена на кронштейні 5 до рами 6 сівалки че ВІДОМІ ПОСІВНІ секції, які використовують в сі валках для посіву насіння просапних культур [1] Такі секції виконують декілька операцій проробляють борозенку в грунті, укладають в ній насіння, присипаючи його частками грунту та прикочуючи грунт над рядком Ці процеси йдуть нормально при визначеній вологості грунту, в таких випадках глибину загортання можна зменшити, за рахунок чого польова схожість насіння дещо зростає Але для зон з недостатньою вологою сошники серійних сівалок непридатні для загортання насіння - значна частина насіння присипається сухим грунтом, тому польова схожість насіння різко падає Щоб цього не було, сошники регулюють на більшу глибину загортання насіння, тобто на глибину, де є волога Та це веде до іншого негативного результату - схожість насіння , глибоко розміщеного в грунті, різко знижується Найближчим аналогом до винаходу є авт свідоцтво СРСР за №1123564 [2], згідно з яким посівна секція має сошник, загортач і грунтовідокремлювач, який виконаний у вигляді двох криволінійних крил, які сходяться спереду і симетрично направлені назад і вбік, при чому грунтовідокремлювач встановлений перед сошником, а крила виконані noS-подібній кривій Недоліком такої посівної секції є те, що борозноутворювач сошника працює сумісно з грунтовідокремлювачем, а це призводить до вдавлювання верхнього (сухого) прошарку грунту в зону, де потім загортається насіння Для зон посіву, де є не рез ПІДВІСКИ 7 Сошник (фіг 2) має полоз 8, який в середній частині розгалужується в боки-щоки 9, створюючи простір для розміщення між ними борозноутворювача 10 Перед борозноутворювачем жорстко закріплені на полозі 8 крила-грунтовідокремлювачі 11 Посівна секція працює таким чином (фіг 2) При русі сівалки полоз 8 прорізує вузьку борозенку Закріплені по боках полоза крила 11 знімають верхній сухий прошарок грунту (фіг 3), виносячи його за межі посівного рядка Розміщений між що О о ю 57094 ками 9 борозноутворювач 10 (фіг 2) створює борозну трикутної форми, в яку попадає насіння, висіяне висівним апаратом (фіг 4) Загортачі, йдучи збоку борозни на деякій глибині, загортають насіння вологим грунтом (фіг 5), взятим із нижнього більш вологого прошарку Встановлений за загортачами коток прикочує вологий грунт, ущільнюючи його над насінням, створюючи цим сприятливі умови для його проростання (фіг 6) Використання запропонованої посівної секції на просапних сівалках забезпечує - підвищення польової схожості насіння за рахунок зменшення глибини посіву порівняно з се ФІГ Комп'ютерна верстка М Клюкш б рійними сівалками та гарантованого загортання насіння в вологий прошарок грунту, - зменшення періоду проростання насіння за рахунок невеликої глибини його посіву, - підвищення врожайності сільськогосподарських культур за рахунок подовження вегетаційного періоду їх вирощування Використана література 1 Гапоненко В С , Войтюк Д Г Сільськогосподарські машини - 6-е вид , перер і доп - К Урожай, 1992, С 313 317 2 Авт свідоцтво СРСР, №1123564 «Посівна секція», БИ №42, 15 11 84р ®іг 8 Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна

Дивитися

Додаткова інформація

Назва патенту англійською

Sowing section

Автори англійською

Shmat Serhii Ivanovych, Korniev Yurii Mykolaiovych, Abramova Viktoria Viktorivna, Shylo Valeria Serhiivna

Назва патенту російською

Посевная секция

Автори російською

Шмат Сергей Иванович, Корнев Юрий Николаевич, Абрамова Виктория Викторовна, Шило Валерия Сергеевна

МПК / Мітки

МПК: A01C 7/20

Мітки: секція, посівна
