З’єднувальний пристрій

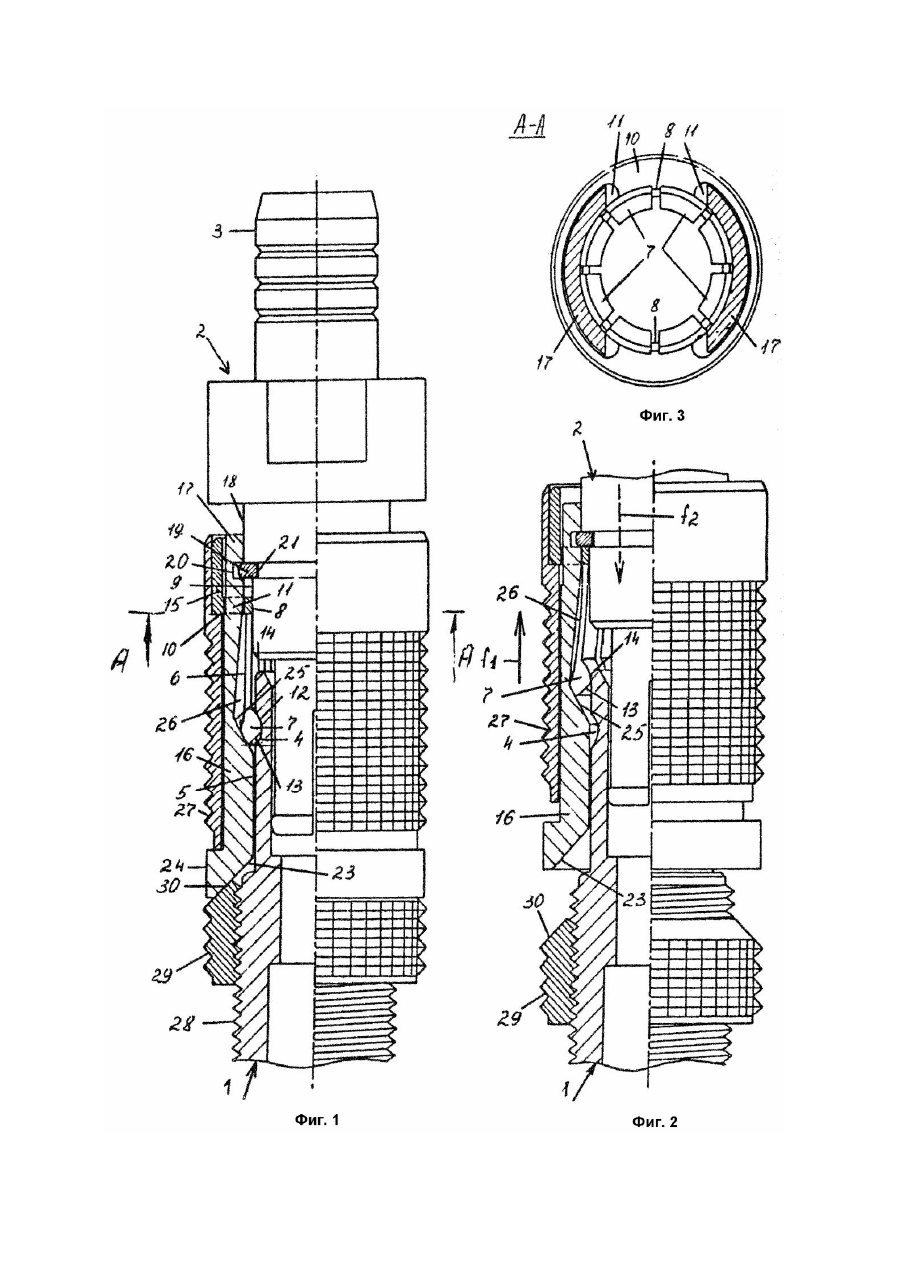

Изобретение относится к области электротехники, в частности, к соединительному устройству, имеющему два трубчатых корпуса, предназначенных для соединения каждого с проводником для передачи сигналов (электрических, фотонных и жидкостных) и для введения одного в другой вручн ую, и имеющий средства для автоматического запирания при введении и для ручной разблокировки при выведении. Наиболее близким из известных соединительных устройств к данному изобретению является соединительное устройство, содержащее два трубчаты х корпуса, предназначенных для соединения каждого из корпусов с проводником для передачи сигналов и для введения корпусов временно друг в друга и высвобождения друг из друга вручную, и средства автоматического запирания, соединения и разблокировки соединения, включающие цилиндрическую втулку, установленную с возможностью скольжения в осевом направлении на ограниченном участке внешней боковой поверхности одного из корпусов. на которой закреплены периферийные упругие язычки с выступающими концевыми защелками, кольцевую канавку для автоматического упругого введения указанных концевых защелок, выполненную на боковой поверхности другого корпуса, и кольцо для ручной разблокировки соединения, установленное с возможностью осевого перемещения для высвобождения концевых защелок из кольцевой канавки, и цилиндрическую обойму [1]. Система автоматического запирания и ручной разблокировки этого известного устройства соединения является удовлетворительной, она позволяет быстро соединить сигнальные проводники, а запирание, обеспечиваемое им, является надежным. Однако возможность их разблокировки простой оттяжкой кольца разблокировки создает риск случайной разблокировки, которая приводит к отключению в процессе неудачных манипуляций монтажа или замены соседнего соединителя, например, на распределительном устройстве, имеющем многосоединительный блок, в котором множество соединителей такого типа закреплены очень близко друг от друга. В основу данного изобретения положена задача создать соединение, которое бы исключало возможность его случайной разблокировки. Поставленная задача решается за счет того, что предложенное соединительное устройство, содержащее два трубчатых корпуса, предназначенных для соединения каждого из корпусов с проводником для передачи сигналов и для введения корпусов временно друг в друга и высвобождения друг из друга вручн ую, и средства автоматического запирания, соединения и разблокировки соединения, включающие цилиндрическую втулку, установленную с возможностью скольжения в осевом направлении на ограниченном участке внешней боковой поверхности одного из корпусов, на которой закреплены периферийные упругие язычки с выступающими защелками, кольцевую канавку для автоматического упругого введения указанных защелок, выполненную на боковой поверхности другого корпуса, и кольцо для ручной разблокировки соединения, установленное с возможностью осевого перемещения для высвобождения защелок из канавки, и цилиндрическую обойму, и в соответствии с изобретением, канавка для введения защелок выполнена на внешней боковой поверхности соответствующего корпуса, цилиндрическая втулка выполнена с торцевой стенкой с двумя диаметрально противоположными отверстиями, обойма расположена в радиальном направлении между упр угими язычками и кольцом разблокировки и снабжена с одной стороны, по меньшей мере, двумя расширяющимися к концам рычагами, проходящими через указанные два отверстия в торцевой стенке цилиндрической втулки и имеющими средства для осевой связи с корпусом, несущим цилиндрическую втулку с язычками, а с другой стороны - выполнена с торцевой опорной поверхностью и с периферийным буртиком для удержания разблокировочного кольца в осевом направлении, а в средней части обойма выполнена с конической профилированной поверхностью для удержания защелок в указанной канавке, за которой в направлении рычагов обоймы образована камера, предназначенная для высвобождения защелок из канавки посредством осевого перемещения втулки, разблокировочное кольцо установлено с возможностью скольжения на указанной цилиндрической обойме между ее периферийным буртиком и указанной торцевой стенкой цилиндрической втулки на участке, достаточном для обеспечения высвобождения защелок в указанной камере полости обоймы путем их выталкивания в осевом направлении к торцевой стенке цилиндрической втулки, а корпус выполнен с кольцевой канавкой для введения защелок и за канавкой имеет участок, боковая поверхность которого снабжена резьбой, на которую навинчена дополнительно введенная гайка, расположенная напротив указанной торцевой опорной поверхности цилиндрической обоймы. Кроме того, на решение поставленной задачи направлены дополнительные усовершенствования, заключающиеся в том, что средство осевой связи цилиндрической обоймы с корпусом, несущим втулку с упругими язычками и защелками, образовано круговым захватом, введенным с радиальным зазором во внутреннюю канавку, выполненную на расширяющихся рычагах указанной обоймы, а корпус выполнен с соответствующей внешней канавкой для упругого введения этого кругового захвата, выполненной на цилиндрическом участке этого корпуса, расположенном между этими расширяющимися рычагами. Кроме того, опорная торцевая поверхность цилиндрической обоймы выполнена конической, а поверхность гайки, расположенная напротив этой поверхности, также выполнена конической с той же конусностью. На фиг.1 изображено соединительное устройство в сборе в запертом и блокированном положении; на фиг.2 - фрагмент устройства, разрез в разблокированном положении; на фиг.3 - разрез А - А на фиг.1. Показанное соединительное устройство имеет два трубчаты х корпуса 1 и 2, предназначенных для соединения каждого штуцером 3, из которых показан лишь один, принадлежащий корпусу 2, с проводником передачи электрических, фотонных или жидкостных сигналов. Средства для соединения сигнальных проводников, расположенные внутри этих двух тр убчаты х корпусов, не были показаны для ясности чертежа. Средства запирания и разблокировки двух корпусов включают: - кольцевую канавку 4 на внешней стенке 5 в концевой части корпуса 1 на части дуги окружности; - упругие язычки 6 с концевыми защелками 7 (здесь их восемь, как это видно на фиг.3), которые крепятся в цилиндрической втулке 8, скользящей в осевом направлении в цилиндрической части 9 другого корпуса 2, причем эта цилиндрическая втулка 8 имеет торцевую стенку 10 большого диаметра, имеющую круговые отверстия 11, расположенные диаметрально противоположно (их число здесь - два и они хорошо видны на фиг.3). Концевые защелки 7 в сечении имеют участок дуги 12, предназначенный для введения в кольцевую канавку 4 корпуса 1, и плоский конический участок 13, предназначенный для облегчения введения конца 14 корпуса 1 под эти защелки и упругого подъема их в процессе введения корпуса 1 в корпус 2. Конец цилиндрической втулки 8 дополняется цилиндрическим участком 15 с наибольшим диаметром над уровнем отверстий 11; - цилиндрическую обойму 16, расположенную над упругими язычками с концевыми защелками 7, которая имеет со стороны корпуса 2 расположенные диаметрально противоположно расширяющие рычаги 17 (здесь их два и они видны в поперечном сечении на фиг.3, на которой не показан корпус 1), проходящие через два радиальные отверстия 11 цилиндрической втулки 8 и которые посажены на заплечик 18 корпуса 2; - цилиндрическая обойма фиксирована аксиально перед заплечиком 18 круговым захватом 19, введенным с радиальным зазором во внутреннюю канавку 20, выполненную на расширяющихся рычагах 17 указанной обоймы, а корпус выполнен с соответствующей внешней канавкой 21 для упругого введения этого кругового захвата, выполненном на цилиндрическом участке 9 этого корпуса, расположенном между этими расширяющимися рычагами. Со стороны корпуса 1 цилиндрическая обойма 16 имеет цилиндрический участок, охватывающий стенку 5 этого корпуса, коническую опорную торцевую поверхность 23 и радиальный удерживающий периферийный буртик 24. В средней части цилиндрическая обойма 16 имеет внутреннюю профильную коническую поверхность 25, расширяющуюся к упругим язычкам 6, за которой следует коническая камера 26, но расширяющаяся а противоположном направлении. Причем эта профильная поверхность и эта камера предусмотрены для удержания концевых защелок в кольцевой канавке 4 для обеспечения их высвобождения из этой кольцевой канавки осевым относительным перемещением цилиндрической втулки 8; - кольцо разблокировки 27 с накаткой для облегчения его захвата, установленное с возможностью скольжения по цилиндрической обойме 16 между ее периферийным буртиком 24 и торцевой стенкой 10 втулки 8 на участке, достаточном для высвобождения защелок 7 в конической камере 26 путем осевого выталкивания к торцевой стенке 10; - корпус 1, выполненный с кольцевой канавкой 4 для введения концевых защелок, причем участок корпуса, расположенный за кольцевой канавкой 4, на боковой поверхности имеет резьбу 28, на которую навинчена дополнительно введенная гайка 29, расположенная напротив конической торцевой опорной поверхности 23 цилиндрической обоймы 16 и которая имеет также соответствующую коническую поверхность 30 той же конусности, а также накатку для упрощения ее захвата. На фиг.1, показывающей соединительное устройство в положении блокировки, ясно видно, что любое растяжение, с целью разъединения этих двух корпусов, не может быть достигнуто приложением усилия, например, к корпусу 2 и к кольцу разблокировки 27. Приложенное к корпусу 2 растягивающее усилие передается в осевом направлении от кругового зажима 19 к цилиндрической обойме 16 и ее конической профильной поверхности 25, что приводит к повышению усилия давления концевых защелок 7 к кольцевой канавке 4 корпуса 2. Чтобы увидеть преимущества изобретения, следует отметить, что этот эффект блокировки введенных концевых защелок 7 в кольцевую канавку 4 происходит также в отсутствие прижатия гайки 29 к торцевой опорной поверхности цилиндрической обоймы 16, когда усилие приложено лишь к корпусу 2. Приложенное к кольцу разблокировки 27 усилие растяжения передается концевым защелкам 7 торцевой стенкой 20 цилиндрической втулки 8, что имеет результатом передачу этого усилия одновременно кольцевой канавке 4 и конической профилированной поверхности 25, и стремится высвободить концевые защелки из этой кольцевой канавки 4. С затяжкой гайки 29, прижатой к торцевой поверхности 23 цилиндрической обоймы 16, эта тенденция остается без эффекта, причем концевые защелки 7 блокируются в кольцевой канавке 4 за счет углового воздействия на профильную коническую поверхность 25. После снятия этой блокировки отвинчиванием гайки 29 разблокировка может осуществляться путем простого ручного отжатия кольца разблокировки 27, как это показано на фиг.2. В первый момент (см. фиг.1), если предположить, что гайка 29 отвинчена, происходит отжатие в направлении по стрелке 1, кольцо разблокировки 27 создает усилие, передаваемое концевыми защелками 7 одновременно к конической поверхности 25 кулачка и кольцевой канавке 4. В результате происходит увлечение немного корпуса 1 этой кольцевой канавкой и обеспечение таким образом защелками подъема на конической стенке 25 кулачка 7, и наконец, полное высвобождение в камере 26 с высвобождением корпуса 1 (фиг.2). Этот чертеж показывает также фазу соединения двух корпусов 1 и 2 непосредственным воздействием усилия в направлении по стрелке 2 от корпуса 2 к корпусу 1, например, без необходимости приведения в действие кольца разблокировки 27. Действительно, в процессе этого соединения конец 14 корпуса 1 упирается в плоский конический участок 13 концевых защелок 7, поднимает их, выталкивая в камеру 26, и проходит под ними до уровня кольцевой канавки 4, в которую эти концевые защелки попадают за счет собственной упругости язычков 6, обеспечивая таким образом автоматическое запирание соединения. В этой форме исполнения, данной в примере, круговой зажим 19 обеспечивает осевое соединение цилиндрической обоймы 16 с корпусом 2. Преимущество данного соединения состоит в том, что круговой зажим 19 препятствует разблокировке соединения, так как введенный во внешнюю канавку 21 корпуса и во внутреннюю канавку 20 цилиндрической обоймы 16, он не дает возможности его открытия извне. Таким образом, соединение цилиндрической обоймы 16, упруги х язычков 6 с концевыми защелками 7 и кольца разблокировки 27 защищены от любого риска разъединения с корпусом 2. Однако, может быть применено и любое другое средство соединения, такое, например, как навинчивание расширяющегося рычага оправки на участок с резьбой корпуса 2 и их блокировку с заплечиком. Соответствующие конические опорные поверхности гайки 29 и цилиндрической обоймы 16 имеют также преимуществом естественное укрепление блокировки гайки, избегая применения стопорной шайбы, которая могла бы быть потеряна при разборке соединения. Но эта особенность не является важной, с точки зрения задачи изобретения. Наконец, очевидно, что изобретение применимо к любым устройствам прямоугольных или угловых соединений (под углом 45° или под углом 90°), свободных или прикрепленных одним из своих корпусов к щиту. Таким образом, за счет навинчивания гайки на участок с резьбой корпуса, несущего канавку для введения концевых защелок, и его жесткого прижатия к конической торцевой опорной поверхности 23 цилиндрической обоймы 16, коническая внутренняя профилированная поверхность последней прочно удерживает посредством углового воздействия концевые защелки 7,введенные в указанную кольцевую канавку 4. Одновременным воздействием кольцо разблокировки 27 закрепляется между периферийным буртиком указанной цилиндрической обоймы и радиальной стенкой цилиндрической обоймы, несущей упругие язычки с концевыми защелками, что устраняет любую возможность разблокировки и разъединения двух корпусов соединения, причем цилиндрическая обойма связана аксиально с корпусом, несущим указанные упругие язычки с концевыми защелками. Блокировка соединения оказывается, таким образом, обеспеченной абсолютно, несмотря на оплошности или ошибки в манипуляциях с момента затяжки гайки 29.
