Гирлова споруда

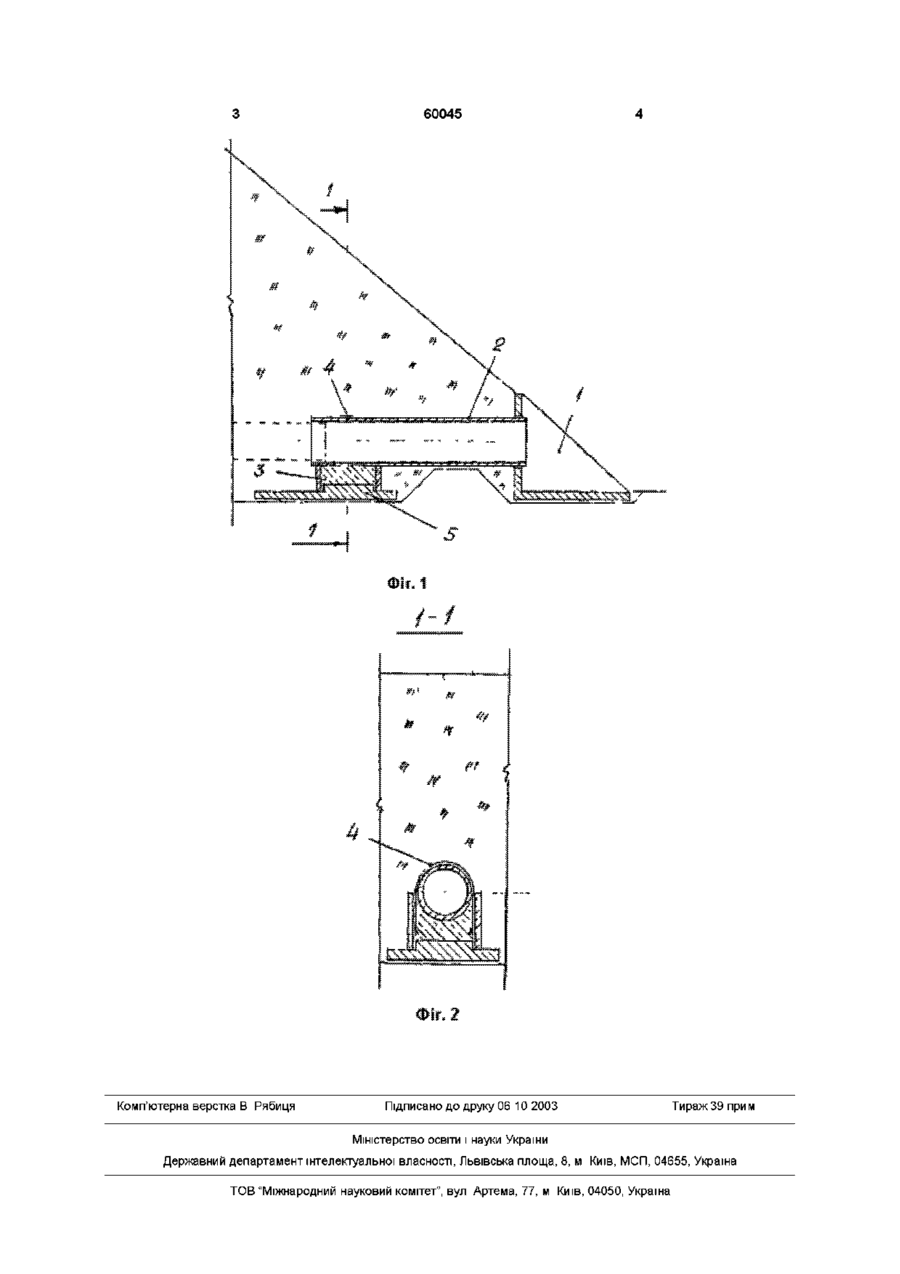

Гирлова споруда, що містить лоток, на який спирається кінець гирлової труби, яка відрізняється тим, що протилежний кінець гирлової труби закріплений бандажем на опорі, яка опирається на фундаментну плиту Винахід стосується галузі водного господарства і може бути впроваджений на осушувальних системах із закритим дренажем Відома гирлова споруда, гирлова труба якої безпосередньо розміщується на ґрунтовій основі (рис 20 10) [Справочник Мелиорация и водное хозяйство 3 Осушение — М — Агропромиздат, 1985 — 4 4 7 с ] Недоліком цієї конструкції є те, що при випиранні ґрунту в зоні дна каналу виникає деформація як гирлової труби, так і стику и з дренажним колектором, який опускається донизу під дією маси ґрунту засипки Найближчим за результатом , що досягається, є гирлова споруда з лотком, на який спирається одним кінцем гирлова труба, а протилежний кінець опирається на ґрунтову основу (Рис 151) [Сельскохозяйственные мелиорации — К Вища шк Головное изд-во, 1985 — с 382] Недоліком даної конструкції є також зміщення стикового з'єднання гирлова труба — дренажний колектор при аварійних ситуаціях на шлюзахрегуляторах осушувальних систем подвійного регулювання водного режиму Завданням винаходу є закріплення протилежного від лотка кінця гирлової труби бандажем, що встановлений на стояку, який розміщений на фундаментній плиті Запропоноване технічне рішення гирлової споруди при випиранні ґрунту з укосу каналу забезпечує СТІЙКІСТЬ гирлової труби проти бокового зміщення за рахунок сприймання зусиль бандажем, незміщеність гирлової труби у вертикальній площині за рахунок сприймання навантажень від ґрунту стояком і фундаментною плитою, СТІЙКІСТЬ проти зсуву за рахунок сприймання горизонтальних сил масою фундаментної плити і масою ґрунту, що знаходиться над нею Гирлова споруда зображена на фіг 1 і фіг 2 Гирлова споруда складається із лотка 1, на який одним кінцем опирається гирлова труба 2, а другий кінець якої розміщений на стояку 3, на верхній частині якого розміщений бандаж 4, а нижня частина стояка встановлена на фундаментній плиті 5 Споруда працює таким чином При різкому зниженні рівня води в каналі виникає на укосі градієнт напору, під дією якого випирається грунт з укосу При цьому під гирловою трубою 2 виникає порожнина, а зусилля від маси над гирловою трубою 2 передаються на елементи споруди лоток 1 і стояк 3, а від стояка — на фундаментну плиту 5 ю ^о о (О 60045 Комп'ютерна верстка В Рябиця Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
