Контактний водонагрівач

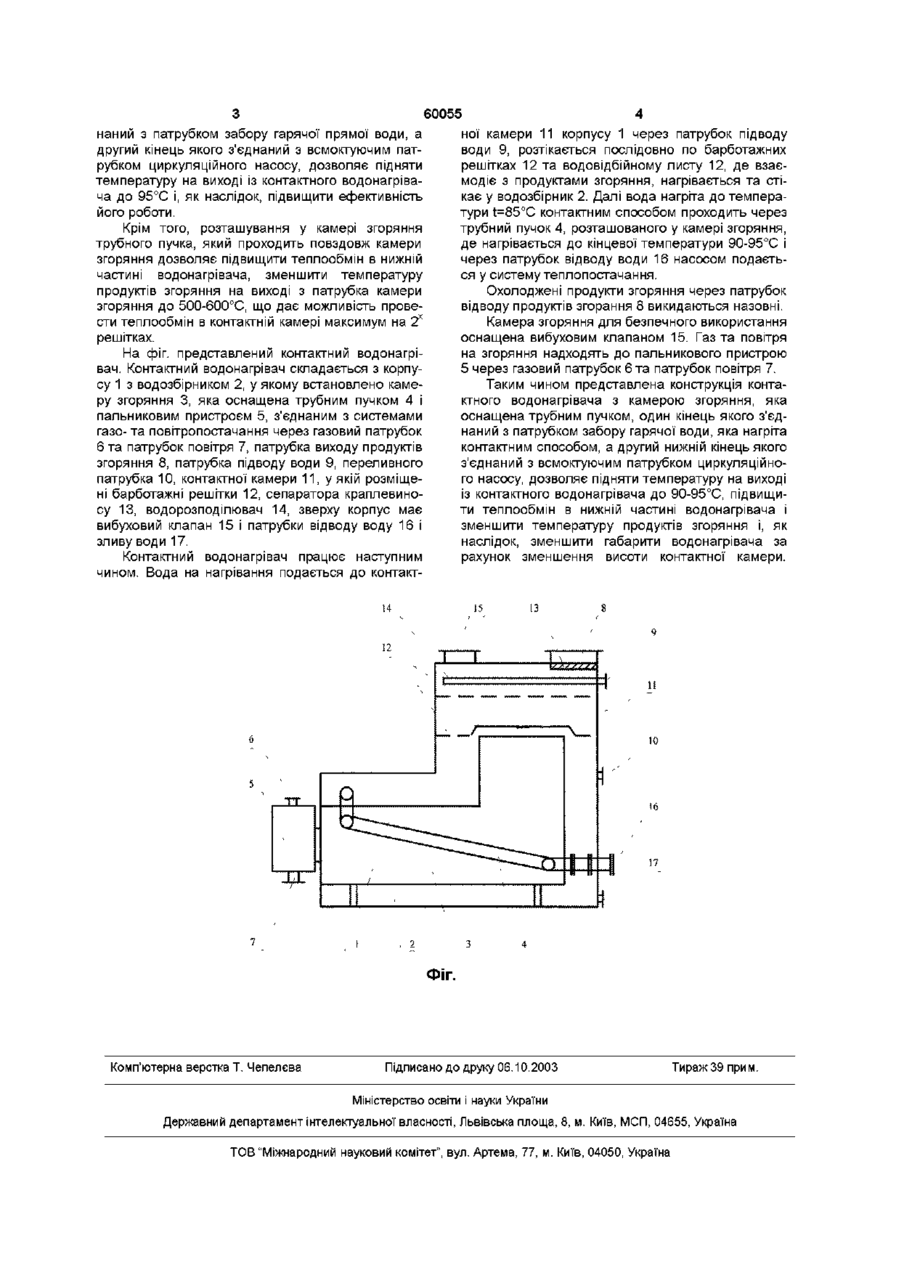

Контактний водонагрівач, який містить корпус з водозбірником, камеру згоряння, оснащену пальниковим пристроєм, з'єднаним з системами газо- та повітропостачання, патрубок виходу продуктів згоряння, вибуховий клапан, контактну камеру, розміщену над камерою згоряння з сепаратором краплевиносу, водорозподілювачем, патрубком підводу води та теплообмінною насадкою, патрубки відводу та зливу води, який відрізняється тим, що камера згоряння оснащена трубним пучком, один кінець якого з'єднаний з патрубком відводу гарячої води, а другий нижній кінець якого з'єднаний з всмоктуючим патрубком циркуляційного насосу Винахід відноситься до пристроїв для нагрівання рідини і може бути використаний в теплоенергетиці, зокрема в системах теплопостачання Відомий контактний водонагрівач КВН (ТУ У 16289882 001-97), який містить корпус з патрубками підводу води на нагрівання, відводу парогазовоі суміші і нагрітої води, розмішену в корпусі вертикально камеру згоряння з розташованим в ній занурювальним пальником, з'єднаним з системами повітро- та газопостачання і контактну камеру, у якій закріплені барботажні решітки Парогазова суміш, яка утворюється при проходженні згоряння через воду, підіймається вгору, контактуючи з холодною водою, що подається зверху через патрубок підводу води на нагрівання з утворенням на барботажних решітках «пінного» шару, де активно проходять процеси тепломасообмшу Але така конструкція контактного водонагрівача дозволяє нагріти воду для системи теплопостачання тільки до 85°С Відомий також контактний водонагрівач (Соснин Ю П , Бухаркин Е Н Высокоеффективные газовые контактные водонагреватели, -М , Стройиздат, 1988- стр 69), який містить вертикальний корпус з водозбірником, встановлену у просторі водозбірника топку, оснащену пальниковим пристроєм, з'єднаним з системами газо- та повітропостачання, патрубком виходу продуктів згоряння і вибуховим клапаном, розміщену над топкою контактну камеру з сепаратором краплевиносу, патрубком відводу води та теплообмінною насад кою, патрубки відводу парогазової суміші і зливу води розташовані ВІДПОВІДНО у верхній та нижній частинах корпусу У відомому пристрої створені хороші умови проведення процесу тепломасообміну, але конструкція водонагрівача не дозволяє провести нагрів води вище температури 85°С Таким чином в основу винаходу поставлена задача розробки водонагрівача, який за рахунок нового виконання конструкції дозволив підвищити температуру нагріваємої води до 95°С Поставлена задача вирішена тим, що у контактному водонагрівачі, який містить корпус з водозбірником в його нижній частині встановлено камеру згоряння, оснащену трубним пучком, який проходить поздовж камери згоряння під кутом до горизонту один кінець якого з'єднаний з патрубком забору прямої води, а другий кінець - з всмоктуючим патрубком циркуляційного насосу, і пальниковим пристроєм з'єднаним з системами газо- та повітропостачання, патрубок виходу продуктів згоряння і вибуховий клапан, розміщену над камерою згоряння контактну камеру з сепаратором краплевиносу, патрубком підводу води в водорозподілювач та теплообмінною насадкою, патрубки відводу продуктів згоряння і зливу води розташовані ВІДПОВІДНО у верхній та нижній частинах корпусу, теплообмінна насадка виконана у вигляді барботажних решіток, встановлених перпендикулярно повздовжній осі корпусу Виконання водонагрівача з камерою згоряння, оснащену трубним пучком, один кінець якого з'єд ю ю о о (О наний з патрубком забору гарячої прямої води, а другий кінець якого з'єднаний з всмоктуючим патрубком циркуляційного насосу, дозволяє підняти температуру на виході із контактного водонагрівача до 95°С і, як наслідок, підвищити ефективність його роботи. Крім того, розташування у камері згоряння трубного пучка, який проходить повздовж камери згоряння дозволяє підвищити теплообмін в нижній частині водонагрівача, зменшити температуру продуктів згоряння на виході з патрубка камери згоряння до 500-600°С, що дає можливість провех сти теплообмін в контактній камері максимум на 2 решітках. На фіг. представлений контактний водонагрівач. Контактний водонагрівач складається з корпусу 1 з водозбірником 2, у якому встановлено камеру згоряння 3, яка оснащена трубним пучком 4 і пальниковим пристроєм 5, з'єднаним з системами газо- та повітропостачання через газовий патрубок 6 та патрубок повітря 7, патрубка виходу продуктів згоряння 8, патрубка підводу води 9, переливного патрубка 10, контактної камери 11, у якій розміщені барботажні решітки 12, сепаратора краплевиносу 13, водорозподілювач 14, зверху корпус має вибуховий клапан 15 і патрубки відводу воду 16 і зливу води 17. Контактний водонагрівач працює наступним чином. Вода на нагрівання подається до контакт 60055 ної камери 11 корпусу 1 через патрубок підводу води 9, розтікається послідовно по барботажних решітках 12 та водовідбійному листу 12, де взаємодіє з продуктами згоряння, нагрівається та стікає у водозбірник 2. Далі вода нагріта до температури t=85°C контактним способом проходить через трубний пучок 4, розташованого у камері згоряння, де нагрівається до кінцевої температури 90-95°С і через патрубок відводу води 16 насосом подається у систему теплопостачання. Охолоджені продукти згоряння через патрубок відводу продуктів згорання 8 викидаються назовні. Камера згоряння для безпечного використання оснащена вибуховим клапаном 15. Газ та повітря на згоряння надходять до пальникового пристрою 5 через газовий патрубок 6 та патрубок повітря 7. Таким чином представлена конструкція контактного водонагрівача з камерою згоряння, яка оснащена трубним пучком, один кінець якого з'єднаний з патрубком забору гарячої води, яка нагріта контактним способом, а другий нижній кінець якого з'єднаний з всмоктуючим патрубком циркуляційного насосу, дозволяє підняти температуру на виході із контактного водонагрівача до 90-95°С, підвищити теплообмін в нижній частині водонагрівача і зменшити температуру продуктів згоряння і, як наслідок, зменшити габарити водонагрівача за рахунок зменшення висоти контактної камери. 1 7 ФІГ. Комп'ютерна верстка Т. Чепелєва Підписано до друку 06.10.2003 Тираж39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
