Контактний водонагрівач

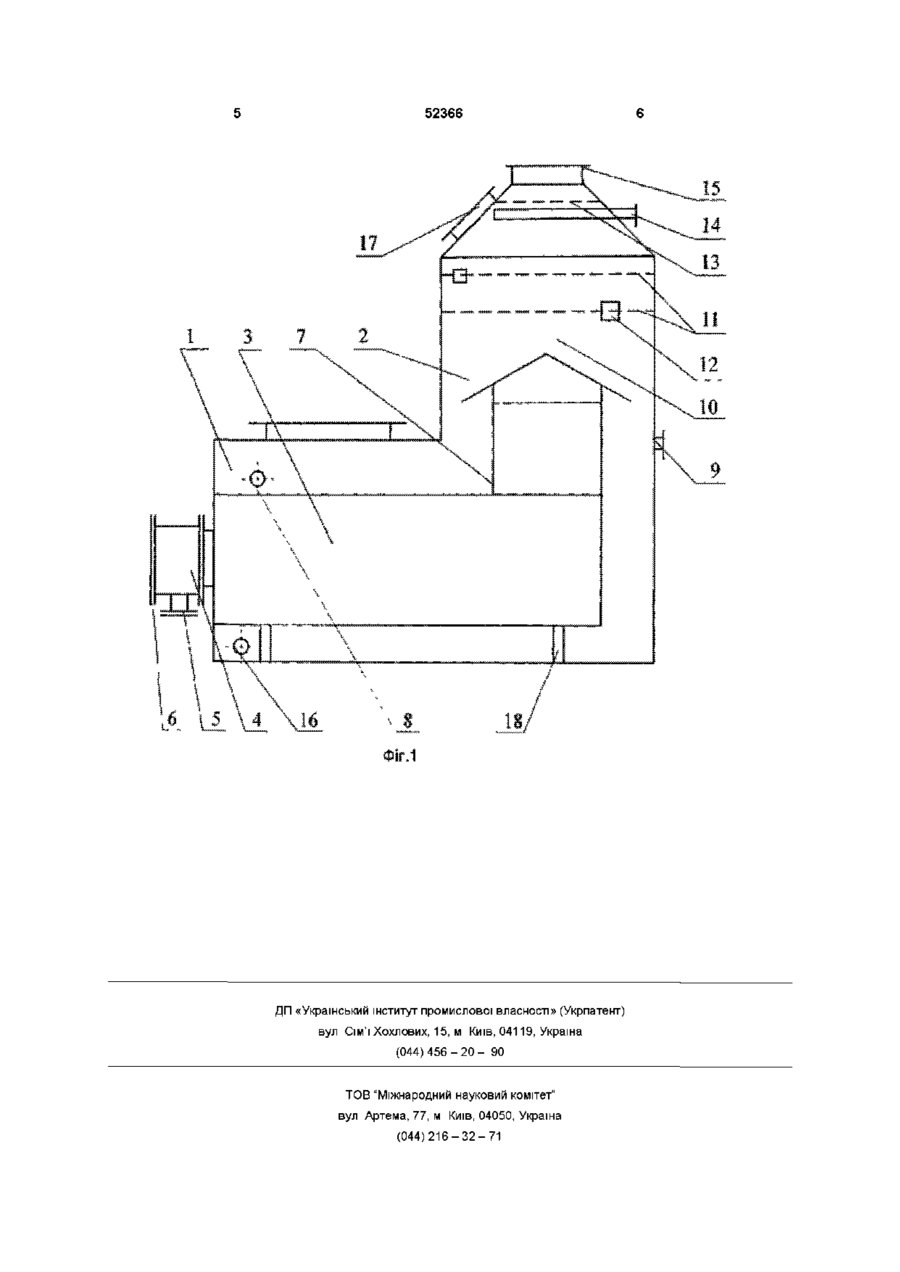

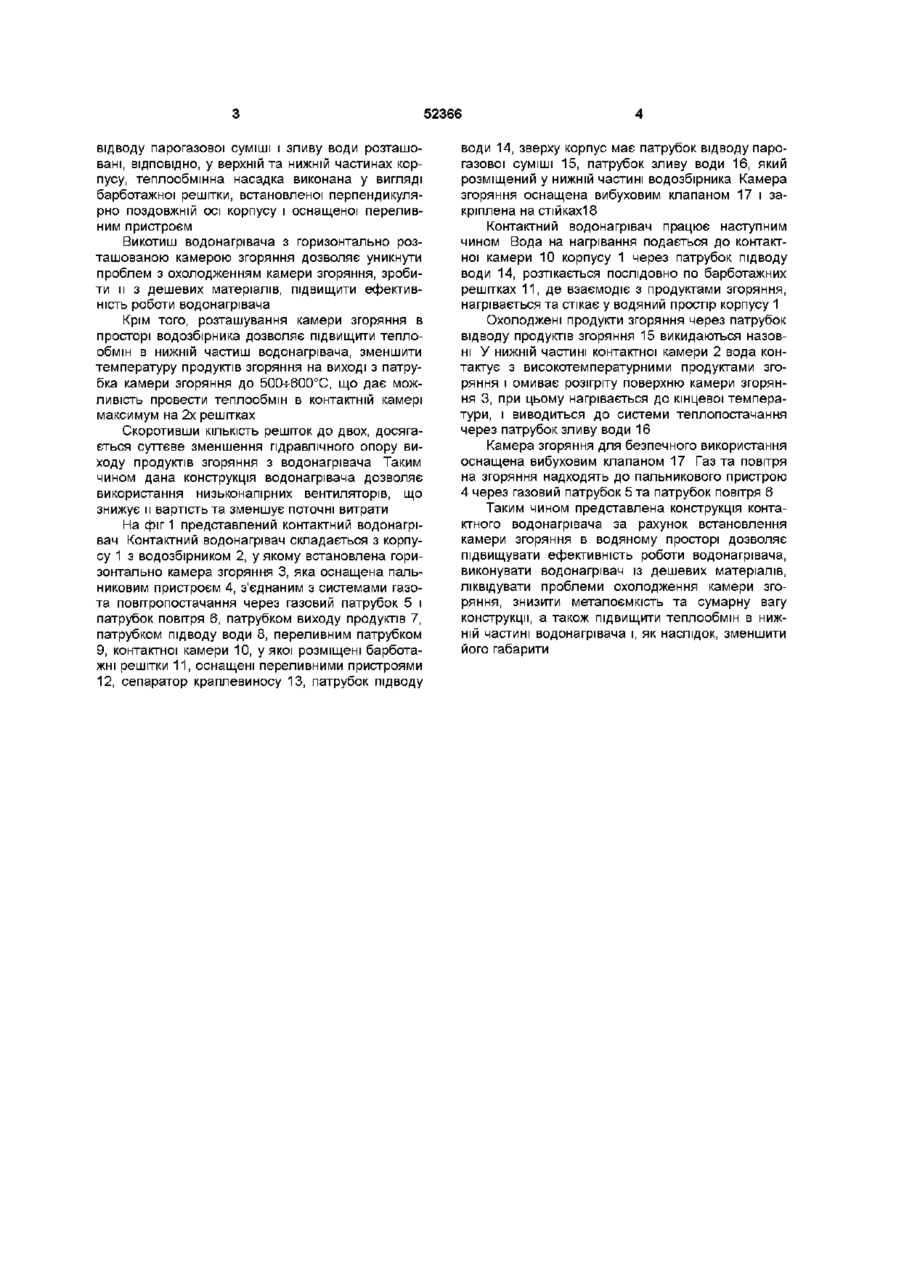

Контактний водонагрівач, що містить корпус з водозбірником в його нижній частині топки, оснащеної пальниковим пристроєм, з'єднаним з системами газо- та повітропостачання, патрубком вихо ду продуктів згоряння і вибуховим клапаном, розміщену над топкою контактну камеру з сепаратором краплевиносу, патрубком підводу води та теплообмінною насадкою, патрубки відводу парогазової суміші і зливу води розташовані ВІДПОВІДНО у верхній та нижній частинах корпусу, який відрізняється тим, що у контактному водонагрівачі камера згоряння (топка) встановлена горизонтально у просторі водозбірника як можна нижче із зазором між камерою згоряння та днищем водозбірника від 40 до 250 мм Винахід відноситься до пристроїв для нагрівання рідини І може бути використаний в теплоенергетиці, зокрема, в системах теплопостачання Відомий контактний водонагрівач КВН (ТУ У 16289882 001-97), який містить корпус з патрубками підводу води на нагрівання, відводу парогазовоі суміші і нагрітої води, розміщені в корпусі вертикально камеру згоряння з розташованим в ній занурювальним пальником, з'єднаним з системами повітро- та газопостачання і контактну камеру, у якій закріплені барботажні решітки Парогазова суміш, яка утворюється при проходженні продуктів згоряння через воду, підіймається вгору, контактуючи з холодною водою, що надходить зверху через патрубок підводу води на нагрівання з утворенням на барботажних решітках пінного шару, де активно проходять процеси тепломасообміну Але відомий водонагрівач потребує значного занурення пальника в воду для досягнення потрібного тепломасообміну, що обумовлює великий гідравлічний опір і потребує підвищення потужності повітродувки у системі повітропостачання Крім того, пальник перебуває в досить жорстких умовах експлуатації, що потребує виконання його з високолегованої жаростійкої сталі, а інтенсивне відкладання солей на поверхні сопла потребує зупинок установки для чистки чи зміни сопла або пальника корпус з водозбірником в його нижній частині, встановлену у просторі водозбірника топку, оснащену пальниковим пристроєм, з'єднаним з системами газо- та повітропостачання, патрубком виходу продуктів згоряння і вибуховим клапаном, розміщену над топкою контактну камеру з сепаратором краплевиносу, патрубком відводу води та теплообмінною насадкою, патрубки відводу парогазовоі суміші (ПГС) і зливу води, розташовані ВІДПОВІДНО у верхній та нижній частинах корпусу У відомому пристрої поліпшуються умови експлуатації пальникового пристрою, який не контактує з ПГС, знижений порівняно з вищезгаданим водонагрівачем гідравлічний опір Але висока (1200-1500°С) температура продуктів згоряння потребує футеровки топочного простору, що ускладнює конструкцію Таким чином, в основу винаходу поставлена задача розробки водонагрівача, який за рахунок нового виконання конструкції дозволив уникнути ці недоліки Поставлена задача вирішена тим, що у контактному водонагрівачі, який містить корпус з водозбірником в його нижній частині встановлено горизонтально у просторі водозбірника камеру згоряння, оснащену пальниковим пристроєм, з'єднаним з системами газо- та повітропостачання, патрубком виходу продуктів згоряння і вибуховим клапаном, розміщену над камерою згоряння контактну камеру з сепаратором краплевиносу, патрубком підводу води та теплообмінною насадкою, патрубки Відомий також контактний водонагрівач (Соснин Ю П , Бухаркин Е Н высокоэффективные газовые контактные водонагреватели - М , Стройиздат, 1988 - стр 69), який містить вертикальний (О (О со сч ю 52366 відводу парогазової суміші і зливу води розташовані, ВІДПОВІДНО, у верхній та нижній частинах корпусу, теплообмінна насадка виконана у вигляді барботажної решітки, встановленої перпендикулярно поздовжній осі корпусу і оснащеної переливним пристроєм Викотиш водонагрівача з горизонтально розташованою камерою згоряння дозволяє уникнути проблем з охолодженням камери згоряння, зробити и з дешевих матеріалів, підвищити ефективність роботи водонагрівача Крім того, розташування камери згоряння в просторі водозбірника дозволяє підвищити теплообмін в нижній частиш водонагрівача, зменшити температуру продуктів згоряння на виході з патрубка камери згоряння до 500-ь600°С, що дає можливість провести теплообмін в контактній камері максимум на 2х решітках Скоротивши КІЛЬКІСТЬ решіток до двох, досягається суттєве зменшення гідравлічного опору виходу продуктів згоряння з водонагрівача Таким чином дана конструкція водонагрівача дозволяєвикористання низьконапірних вентиляторів, що знижує и вартість та зменшує поточні витрати На фіг 1 представлений контактний водонагрівач Контактний водонагрівач складається з корпусу 1 з водозбірником 2, у якому встановлена горизонтально камера згоряння 3, яка оснащена пальниковим пристроєм 4, з'єднаним з системами газота повітропостачання через газовий патрубок 5 і патрубок повітря 6, патрубком виходу продуктів 7, патрубком підводу води 8, переливним патрубком 9, контактної камери 10, у якої розміщені барботажні решітки 11, оснащені переливними пристроями 12, сепаратор краплевиносу 13, патрубок підводу води 14, зверху корпус має патрубок відводу парогазової суміші 15, патрубок зливу води 16, який розміщений у нижній частині водозбірника Камера згоряння оснащена вибуховим клапаном 17 і закріплена на стійках18 Контактний водонагрівач працює наступним чином Вода на нагрівання подається до контактної камери 10 корпусу 1 через патрубок підводу води 14, розтікається послідовно по барботажних решітках 11, де взаємодіє з продуктами згоряння, нагрівається та стікає у водяний простір корпусу 1 Охолоджені продукти згоряння через патрубок відводу продуктів згоряння 15 викидаються назовні У нижній частині контактної камери 2 вода контактує з високотемпературними продуктами згоряння і омиває розігріту поверхню камери згоряння 3, при цьому нагрівається до кінцевої температури, і виводиться до системи теплопостачання через патрубок зливу води 16 Камера згоряння для безпечного використання оснащена вибуховим клапаном 17 Газ та повітря на згоряння надходять до пальникового пристрою 4 через газовий патрубок 5 та патрубок повітря 6 Таким чином представлена конструкція контактного водонагрівача за рахунок встановлення камери згоряння в водяному просторі дозволяє підвищувати ефективність роботи водонагрівача, виконувати водонагрівач із дешевих матеріалів, ліквідувати проблеми охолодження камери згоряння, знизити металоємкість та сумарну вагу конструкції, а також підвищити теплообмін в нижній частині водонагрівача і, як наслідок, зменшити його габарити 52366 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
