Барабанний грохот

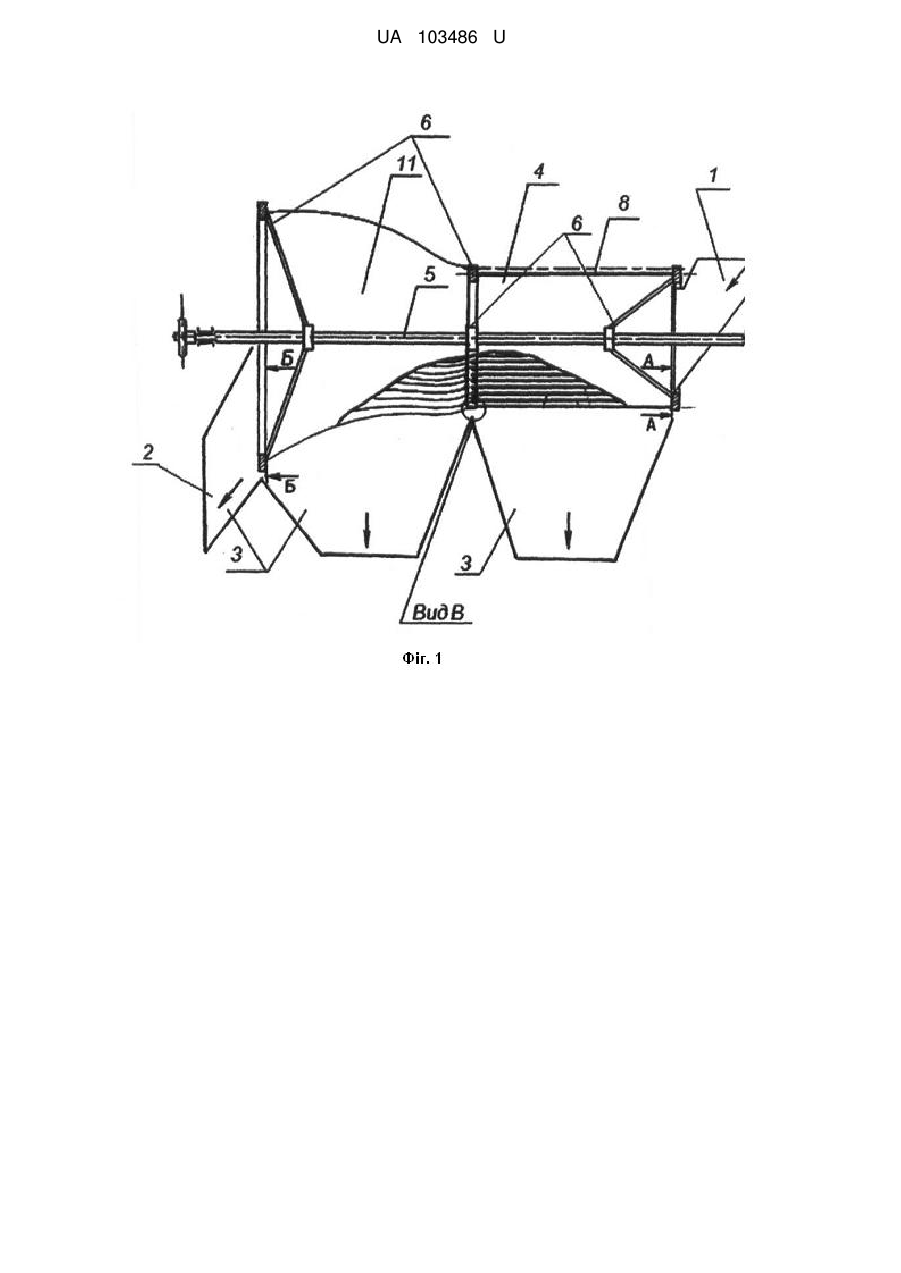

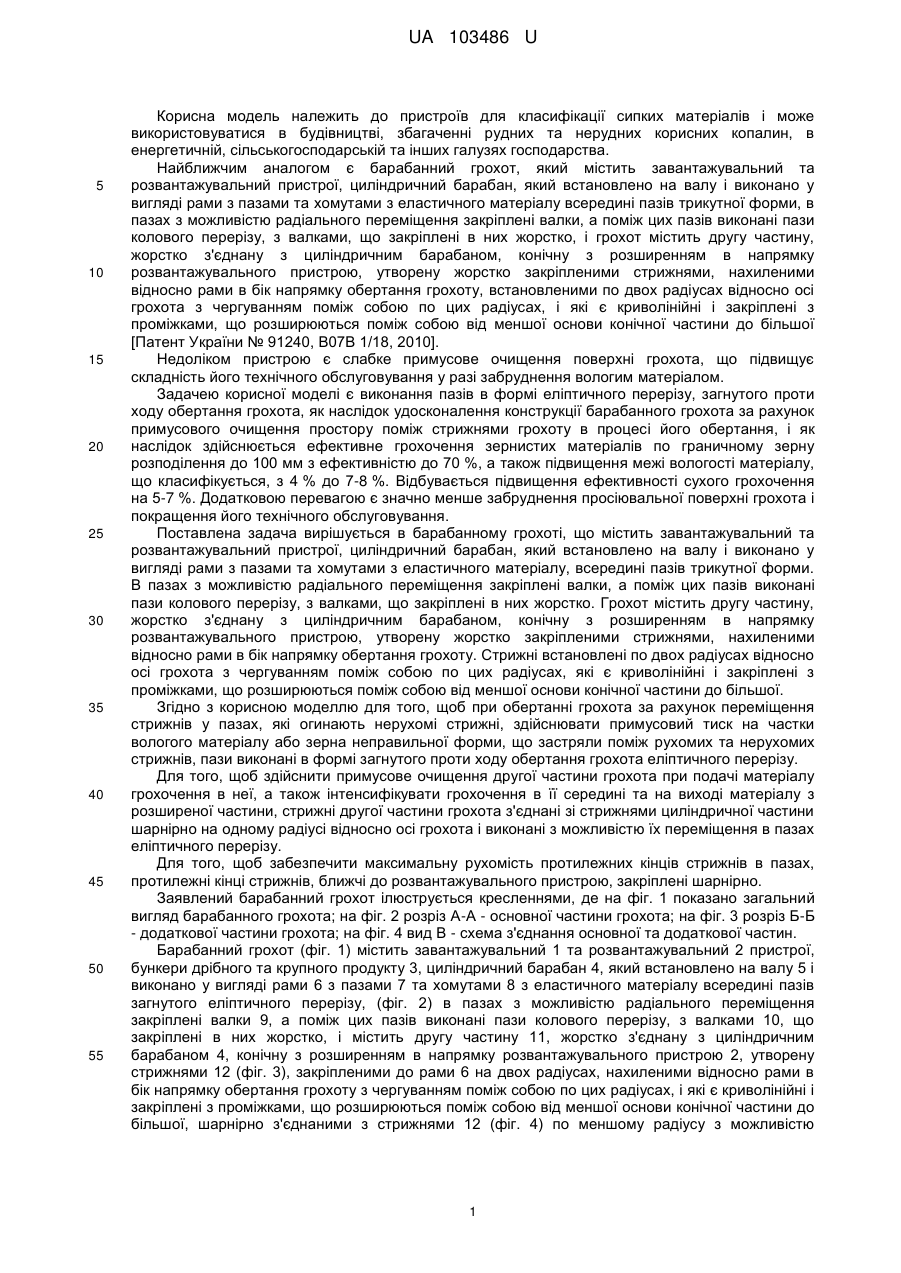

Реферат: Барабанний грохот містить завантажувальний та розвантажувальний пристрої, циліндричний барабан, який встановлено на валу і виконано у вигляді рами з пазами та хомутами з еластичного матеріалу всередині пазів трикутної форми. В пазах з можливістю радіального переміщення закріплені валки, а поміж цих пазів виконані пази колового перерізу, з валками, що закріплені в них жорстко. Грохот містить другу частину, жорстко з'єднану з циліндричним барабаном, конічну з розширенням в напрямку розвантажувального пристрою, утворену жорстко закріпленими стрижнями, нахиленими відносно рами в бік напрямку обертання грохоту, встановленими по двох радіусах відносно осі грохота з чергуванням поміж собою по цих радіусах, і які є криволінійні і закріплені з проміжками, що розширюються поміж собою від меншої основи конічної частини до більшої. При цьому пази виконані в формі еліптичного перерізу, загнутого проти ходу обертання грохота. UA 103486 U (12) UA 103486 U UA 103486 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для класифікації сипких матеріалів і може використовуватися в будівництві, збагаченні рудних та нерудних корисних копалин, в енергетичній, сільськогосподарській та інших галузях господарства. Найближчим аналогом є барабанний грохот, який містить завантажувальний та розвантажувальний пристрої, циліндричний барабан, який встановлено на валу і виконано у вигляді рами з пазами та хомутами з еластичного матеріалу всередині пазів трикутної форми, в пазах з можливістю радіального переміщення закріплені валки, а поміж цих пазів виконані пази колового перерізу, з валками, що закріплені в них жорстко, і грохот містить другу частину, жорстко з'єднану з циліндричним барабаном, конічну з розширенням в напрямку розвантажувального пристрою, утворену жорстко закріпленими стрижнями, нахиленими відносно рами в бік напрямку обертання грохоту, встановленими по двох радіусах відносно осі грохота з чергуванням поміж собою по цих радіусах, і які є криволінійні і закріплені з проміжками, що розширюються поміж собою від меншої основи конічної частини до більшої [Патент України № 91240, В07В 1/18, 2010]. Недоліком пристрою є слабке примусове очищення поверхні грохота, що підвищує складність його технічного обслуговування у разі забруднення вологим матеріалом. Задачею корисної моделі є виконання пазів в формі еліптичного перерізу, загнутого проти ходу обертання грохота, як наслідок удосконалення конструкції барабанного грохота за рахунок примусового очищення простору поміж стрижнями грохоту в процесі його обертання, і як наслідок здійснюється ефективне грохочення зернистих матеріалів по граничному зерну розподілення до 100 мм з ефективністю до 70 %, а також підвищення межі вологості матеріалу, що класифікується, з 4 % до 7-8 %. Відбувається підвищення ефективності сухого грохочення на 5-7 %. Додатковою перевагою є значно менше забруднення просіювальної поверхні грохота і покращення його технічного обслуговування. Поставлена задача вирішується в барабанному грохоті, що містить завантажувальний та розвантажувальний пристрої, циліндричний барабан, який встановлено на валу і виконано у вигляді рами з пазами та хомутами з еластичного матеріалу, всередині пазів трикутної форми. В пазах з можливістю радіального переміщення закріплені валки, а поміж цих пазів виконані пази колового перерізу, з валками, що закріплені в них жорстко. Грохот містить другу частину, жорстко з'єднану з циліндричним барабаном, конічну з розширенням в напрямку розвантажувального пристрою, утворену жорстко закріпленими стрижнями, нахиленими відносно рами в бік напрямку обертання грохоту. Стрижні встановлені по двох радіусах відносно осі грохота з чергуванням поміж собою по цих радіусах, які є криволінійні і закріплені з проміжками, що розширюються поміж собою від меншої основи конічної частини до більшої. Згідно з корисною моделлю для того, щоб при обертанні грохота за рахунок переміщення стрижнів у пазах, які огинають нерухомі стрижні, здійснювати примусовий тиск на частки вологого матеріалу або зерна неправильної форми, що застряли поміж рухомих та нерухомих стрижнів, пази виконані в формі загнутого проти ходу обертання грохота еліптичного перерізу. Для того, щоб здійснити примусове очищення другої частини грохота при подачі матеріалу грохочення в неї, а також інтенсифікувати грохочення в її середині та на виході матеріалу з розширеної частини, стрижні другої частини грохота з'єднані зі стрижнями циліндричної частини шарнірно на одному радіусі відносно осі грохота і виконані з можливістю їх переміщення в пазах еліптичного перерізу. Для того, щоб забезпечити максимальну рухомість протилежних кінців стрижнів в пазах, протилежні кінці стрижнів, ближчі до розвантажувального пристрою, закріплені шарнірно. Заявлений барабанний грохот ілюструється кресленнями, де на фіг. 1 показано загальний вигляд барабанного грохота; на фіг. 2 розріз А-А - основної частини грохота; на фіг. 3 розріз Б-Б - додаткової частини грохота; на фіг. 4 вид В - схема з'єднання основної та додаткової частин. Барабанний грохот (фіг. 1) містить завантажувальний 1 та розвантажувальний 2 пристрої, бункери дрібного та крупного продукту 3, циліндричний барабан 4, який встановлено на валу 5 і виконано у вигляді рами 6 з пазами 7 та хомутами 8 з еластичного матеріалу всередині пазів загнутого еліптичного перерізу, (фіг. 2) в пазах з можливістю радіального переміщення закріплені валки 9, а поміж цих пазів виконані пази колового перерізу, з валками 10, що закріплені в них жорстко, і містить другу частину 11, жорстко з'єднану з циліндричним барабаном 4, конічну з розширенням в напрямку розвантажувального пристрою 2, утворену стрижнями 12 (фіг. 3), закріпленими до рами 6 на двох радіусах, нахиленими відносно рами в бік напрямку обертання грохоту з чергуванням поміж собою по цих радіусах, і які є криволінійні і закріплені з проміжками, що розширюються поміж собою від меншої основи конічної частини до більшої, шарнірно з'єднаними з стрижнями 12 (фіг. 4) по меншому радіусу з можливістю 1 UA 103486 U 5 10 15 20 25 30 35 40 переміщення їх в пазах 7 та шарнірно без переміщення по нижньому радіусу на частині рами 6, яка розширюється. Барабанний грохот працює наступним чином. Вихідний матеріал через завантажувальний пристрій 1 надходить в циліндричний барабан 4 на робочу просіювальну поверхню, що утворена валками 9 і 10. Підіймаючись у процесі грохочення до верхніх чвертей кола обертання грохоту, матеріал переміщується вздовж осі вала 5 з відділенням дрібного продукту в бункер 3. При цьому важкогрохотні шматки та зерна невірної геометричної форми, за рахунок максимального зближення валків 9 і 10 на відстань "а", стискуються поміж валками 9 та 10 і видавлюються в позаміжвалковий простір, особливо у випадку вологого і маючого значну кількість дрібнозернистих часток матеріалу, підіймаються до верхньої частини кола обертання і при змінюванні чверті кола випадають в бункер 3. А зерна, які надійшли у зазори, що розширюються, поміж валків 9 та 10, при підйомі у верхню частину кола випадають у порожнину барабана 4, де відбувається процес їх повторного грохочення. При падінні в порожнину барабана 4 зерна зазнають ударного впливу через зіткнення зі стрижнями 12, де руйнуються агрегати, утворені вологою та забруднюючими домішками. У другій частині 11 матеріал надходить на стрижні 12 та переміщується до верхніх чвертей кола грохоту, а також уздовж стрижнів 12, просіюючись одночасно у нижчий частині грохоту в бункер 3. При цьому сприятливо впливає на просіювання розподіл грохочуваного матеріалу по колу просіювальної поверхні при переході з частини 2 до бункеру 3. Підіймання матеріалу за рахунок розташування стрижнів 12 з відстанню "б" дає інтенсивне сумішування шарів і супроводжується самоочисткою просіювальної поверхні в цілому під час руху матеріалу вздовж розширюючогося отвору поміж стрижнями 12. Найбільш великі шматки розвантажуються через більшу основу частини 11 в відповідний бункер 3 продуктів грохочення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Барабанний грохот, що містить завантажувальний та розвантажувальний пристрої, циліндричний барабан, який встановлено на валу і виконано у вигляді рами з пазами та хомутами з еластичного матеріалу всередині пазів трикутної форми, в пазах з можливістю радіального переміщення закріплені валки, а поміж цих пазів виконані пази колового перерізу, з валками, що закріплені в них жорстко, і грохот містить другу частину, жорстко з'єднану з циліндричним барабаном, конічну з розширенням в напрямку розвантажувального пристрою, утворену жорстко закріпленими стрижнями, нахиленими відносно рами в бік напрямку обертання грохоту, встановленими по двох радіусах відносно осі грохота з чергуванням поміж собою по цих радіусах, і які є криволінійні і закріплені з проміжками, що розширюються поміж собою від меншої основи конічної частини до більшої, який відрізняється тим, що пази виконані в формі еліптичного перерізу, загнутого проти ходу обертання грохота. 2. Пристрій за п. 1, який відрізняєтьсятим, що стрижні другої частини грохота з'єднані зі стрижнями циліндричної частини шарнірно на одному радіусі відносно осі грохота і виконані з можливістю їх переміщення в пазах еліптичного перерізу. 3. Пристрій за п. 1, який відрізняється тим, що протилежні кінці стрижнів, ближчі до розвантажувального пристрою, закріплені шарнірно. 2 UA 103486 U 3 UA 103486 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
