Прутковий конвеєр
Номер патенту: 60189
Опубліковано: 10.06.2011
Автори: Ловейкін Вячеслав Сергійович, Власюк Анатолій Павлович, Коробко Микола Миколайович
Формула / Реферат
Прутковий конвеєр, що містить нескінченне пруткове полотно, яке рухається безперервно навколо двох валів із зірочками, один з яких є приводним, який відрізняється тим, що пруток конвеєра змонтований з відповідним кроком на канатному тяговому органі за допомогою болтів, затискаючих з торця прутків безкінечний канат, який розташований у отворі прутка, що сформований під прямим кутом до нарізаної різьби болта та осі прутка, утворюючи регульоване для затискання каната з'єднання.
Текст

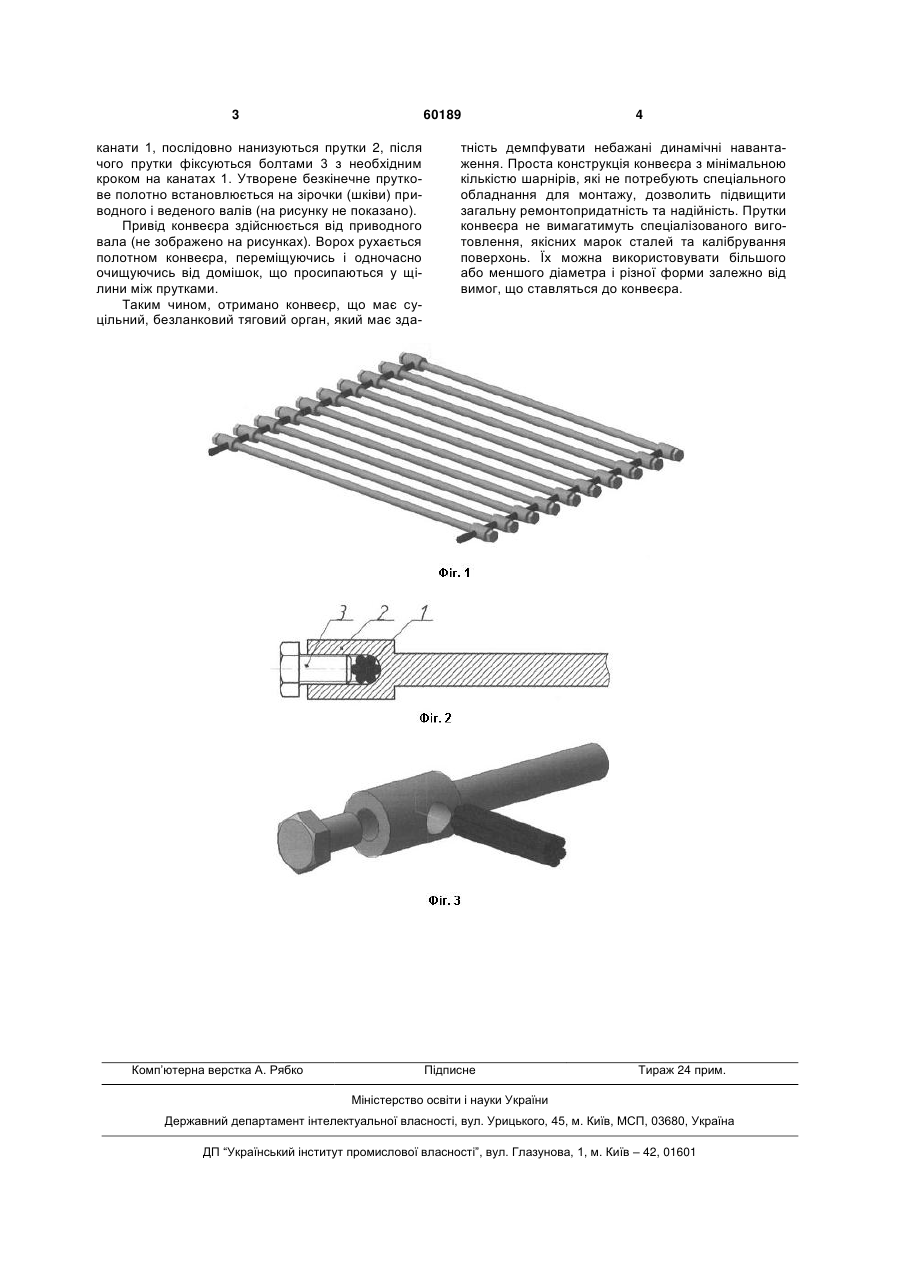

Прутковий конвеєр, що містить нескінченне пруткове полотно, яке рухається безперервно на 3 60189 канати 1, послідовно нанизуються прутки 2, після чого прутки фіксуються болтами 3 з необхідним кроком на канатах 1. Утворене безкінечне пруткове полотно встановлюється на зірочки (шківи) приводного і веденого валів (на рисунку не показано). Привід конвеєра здійснюється від приводного вала (не зображено на рисунках). Ворох рухається полотном конвеєра, переміщуючись і одночасно очищуючись від домішок, що просипаються у щілини між прутками. Таким чином, отримано конвеєр, що має суцільний, безланковий тяговий орган, який має зда Комп’ютерна верстка А. Рябко 4 тність демпфувати небажані динамічні навантаження. Проста конструкція конвеєра з мінімальною кількістю шарнірів, які не потребують спеціального обладнання для монтажу, дозволить підвищити загальну ремонтопридатність та надійність. Прутки конвеєра не вимагатимуть спеціалізованого виготовлення, якісних марок сталей та калібрування поверхонь. Їх можна використовувати більшого або меншого діаметра і різної форми залежно від вимог, що ставляться до конвеєра. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRod conveyer
Автори англійськоюLoveikin Viacheslav Serhiiovych, Korobko Mykola Mykolaiovych, Vlasiuk Anatolii Pavlovych
Назва патенту російськоюПрутковый конвейер
Автори російськоюЛовейкин Вячеслав Сергеевич, Коробко Николай Николаевич, Власюк Анатолий Павлович
МПК / Мітки
МПК: A01D 17/00
