Прутковий конвеєр
Номер патенту: 60191
Опубліковано: 10.06.2011
Автори: Ловейкін Вячеслав Сергійович, Власюк Анатолій Павлович, Коробко Микола Миколайович
Формула / Реферат
Прутковий конвеєр, що містить нескінченне пруткове полотно, яке рухається безперервно навколо двох валів із зірочками, один з яких є приводним, який відрізняється тим, що пруток змонтований з відповідним кроком на канатному тяговому органі за допомогою спеціальних затискачів на кінцях прутків, складених з однієї затискної півплощини, сформованої на поверхні прутка, та іншої окремої півплощини, вставленої в паз на прутку, затискаючих між собою канат болтовим з'єднанням.
Текст

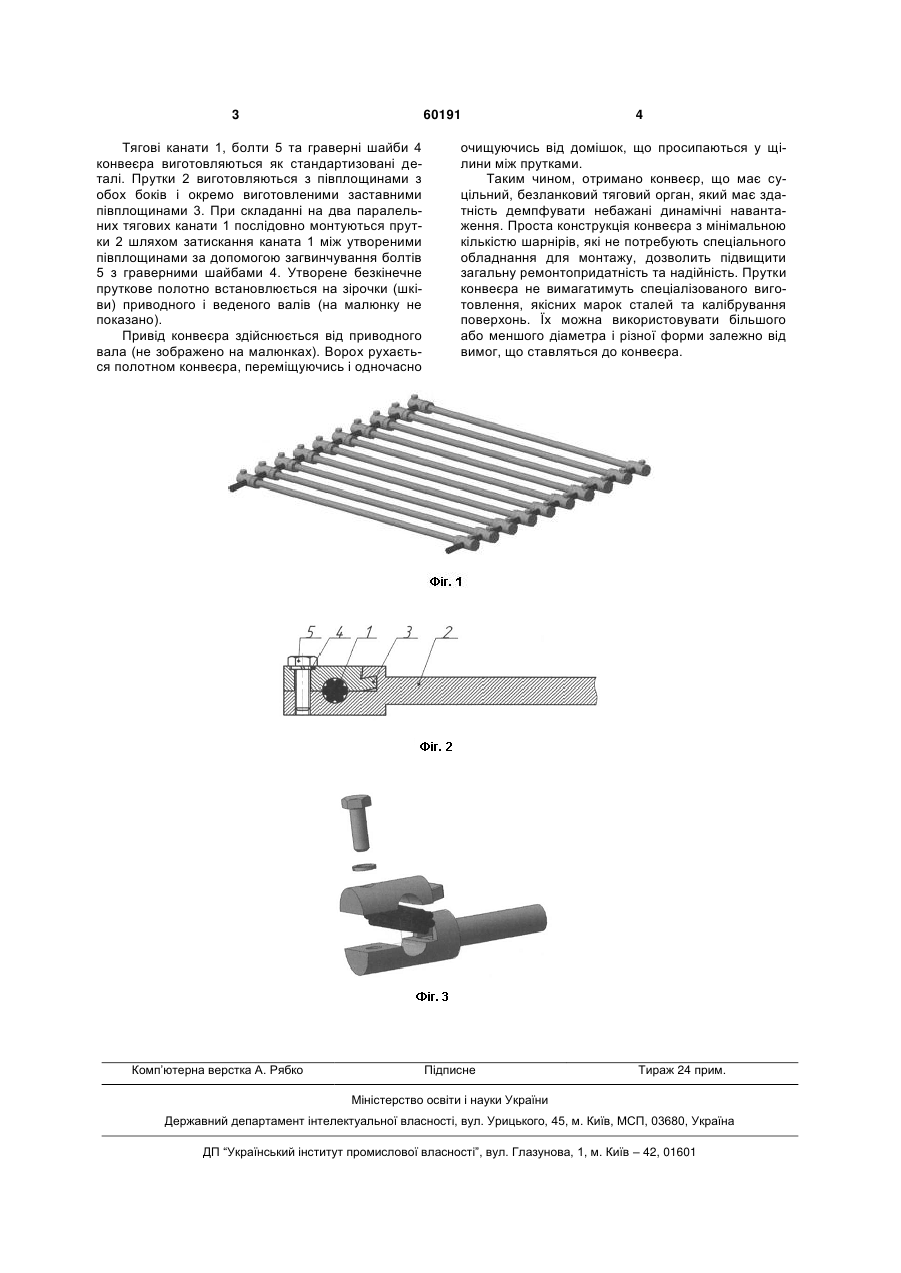

Прутковий конвеєр, що містить нескінченне пруткове полотно, яке рухається безперервно на 3 60191 Тягові канати 1, болти 5 та граверні шайби 4 конвеєра виготовляються як стандартизовані деталі. Прутки 2 виготовляються з півплощинами з обох боків і окремо виготовленими заставними півплощинами 3. При складанні на два паралельних тягових канати 1 послідовно монтуються прутки 2 шляхом затискання каната 1 між утвореними півплощинами за допомогою загвинчування болтів 5 з граверними шайбами 4. Утворене безкінечне пруткове полотно встановлюється на зірочки (шківи) приводного і веденого валів (на малюнку не показано). Привід конвеєра здійснюється від приводного вала (не зображено на малюнках). Ворох рухається полотном конвеєра, переміщуючись і одночасно Комп’ютерна верстка А. Рябко 4 очищуючись від домішок, що просипаються у щілини між прутками. Таким чином, отримано конвеєр, що має суцільний, безланковий тяговий орган, який має здатність демпфувати небажані динамічні навантаження. Проста конструкція конвеєра з мінімальною кількістю шарнірів, які не потребують спеціального обладнання для монтажу, дозволить підвищити загальну ремонтопридатність та надійність. Прутки конвеєра не вимагатимуть спеціалізованого виготовлення, якісних марок сталей та калібрування поверхонь. Їх можна використовувати більшого або меншого діаметра і різної форми залежно від вимог, що ставляться до конвеєра. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRod conveyer
Автори англійськоюLoveikin Viacheslav Serhiiovych, Korobko Mykola Mykolaiovych, Vlasiuk Anatolii Pavlovych
Назва патенту російськоюПрутковый конвейер
Автори російськоюЛовейкин Вячеслав Сергеевич, Коробко Николай Николаевич, Власюк Анатолий Павлович
МПК / Мітки
МПК: A01D 17/00
Код посилання
