Зразок для випробування листових матеріалів на міцність у трансверсальному напрямку

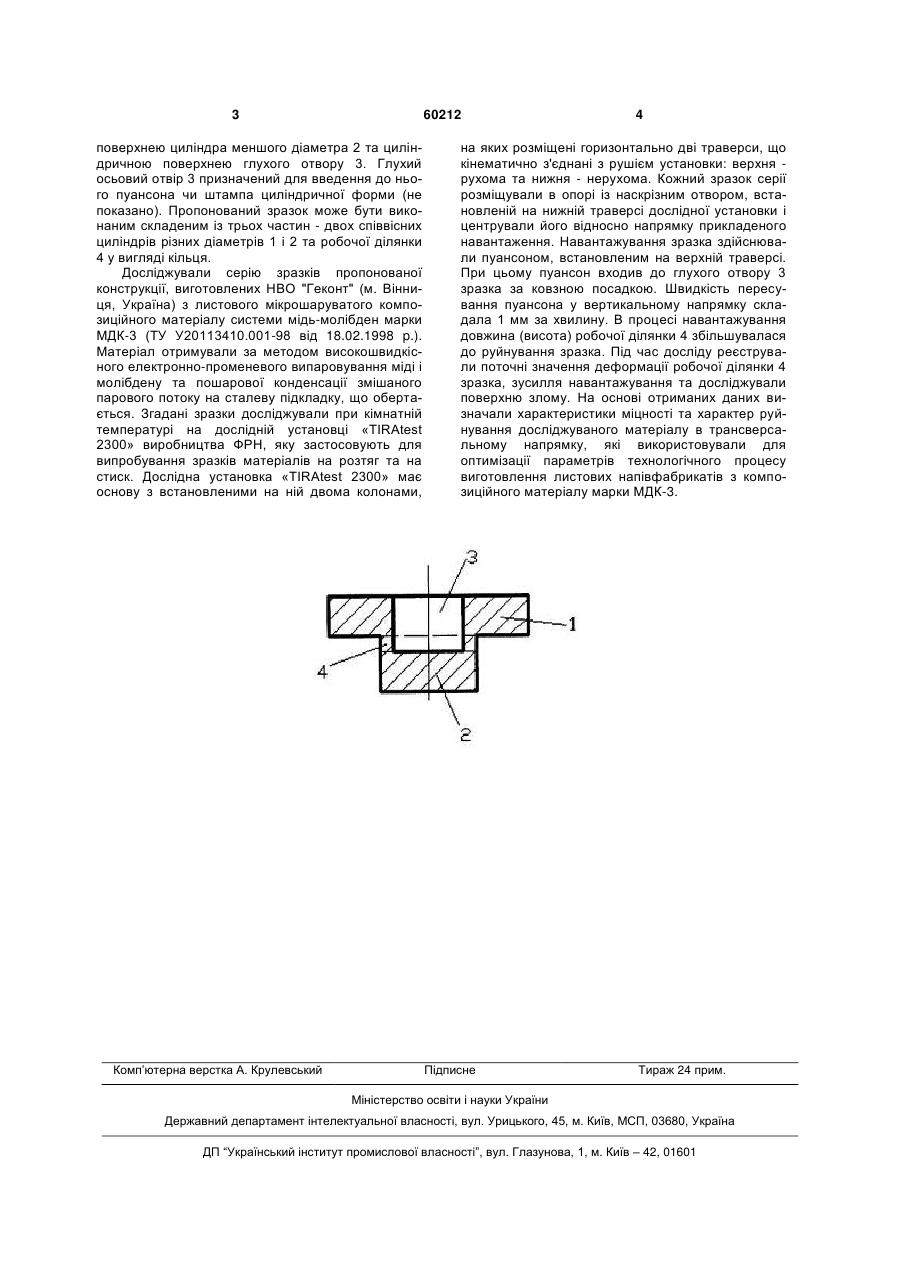

1. Зразок для випробування листових матеріалів на міцність у трансверсальному напрямку, виконаний у вигляді двох співвісних циліндрів різних діаметрів, жорстко поєднаних між собою, з 3 60212 поверхнею циліндра меншого діаметра 2 та циліндричною поверхнею глухого отвору 3. Глухий осьовий отвір 3 призначений для введення до нього пуансона чи штампа циліндричної форми (не показано). Пропонований зразок може бути виконаним складеним із трьох частин - двох співвісних циліндрів різних діаметрів 1 і 2 та робочої ділянки 4 у вигляді кільця. Досліджували серію зразків пропонованої конструкції, виготовлених НВО "Геконт" (м. Вінниця, Україна) з листового мікрошаруватого композиційного матеріалу системи мідь-молібден марки МДК-3 (ТУ У20113410.001-98 від 18.02.1998 p.). Матеріал отримували за методом високошвидкісного електронно-променевого випаровування міді і молібдену та пошарової конденсації змішаного парового потоку на сталеву підкладку, що обертається. Згадані зразки досліджували при кімнатній температурі на дослідній установці «TIRAtest 2300» виробництва ФРН, яку застосовують для випробування зразків матеріалів на розтяг та на стиск. Дослідна установка «TIRAtest 2300» має основу з встановленими на ній двома колонами, Комп’ютерна верстка А. Крулевський 4 на яких розміщені горизонтально дві траверси, що кінематично з'єднані з рушієм установки: верхня рухома та нижня - нерухома. Кожний зразок серії розміщували в опорі із наскрізним отвором, встановленій на нижній траверсі дослідної установки і центрували його відносно напрямку прикладеного навантаження. Навантажування зразка здійснювали пуансоном, встановленим на верхній траверсі. При цьому пуансон входив до глухого отвору 3 зразка за ковзною посадкою. Швидкість пересування пуансона у вертикальному напрямку складала 1 мм за хвилину. В процесі навантажування довжина (висота) робочої ділянки 4 збільшувалася до руйнування зразка. Під час досліду реєстрували поточні значення деформації робочої ділянки 4 зразка, зусилля навантажування та досліджували поверхню злому. На основі отриманих даних визначали характеристики міцності та характер руйнування досліджуваного матеріалу в трансверсальному напрямку, які використовували для оптимізації параметрів технологічного процесу виготовлення листових напівфабрикатів з композиційного матеріалу марки МДК-3. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
