Зразок для випробування матеріалів на міцність

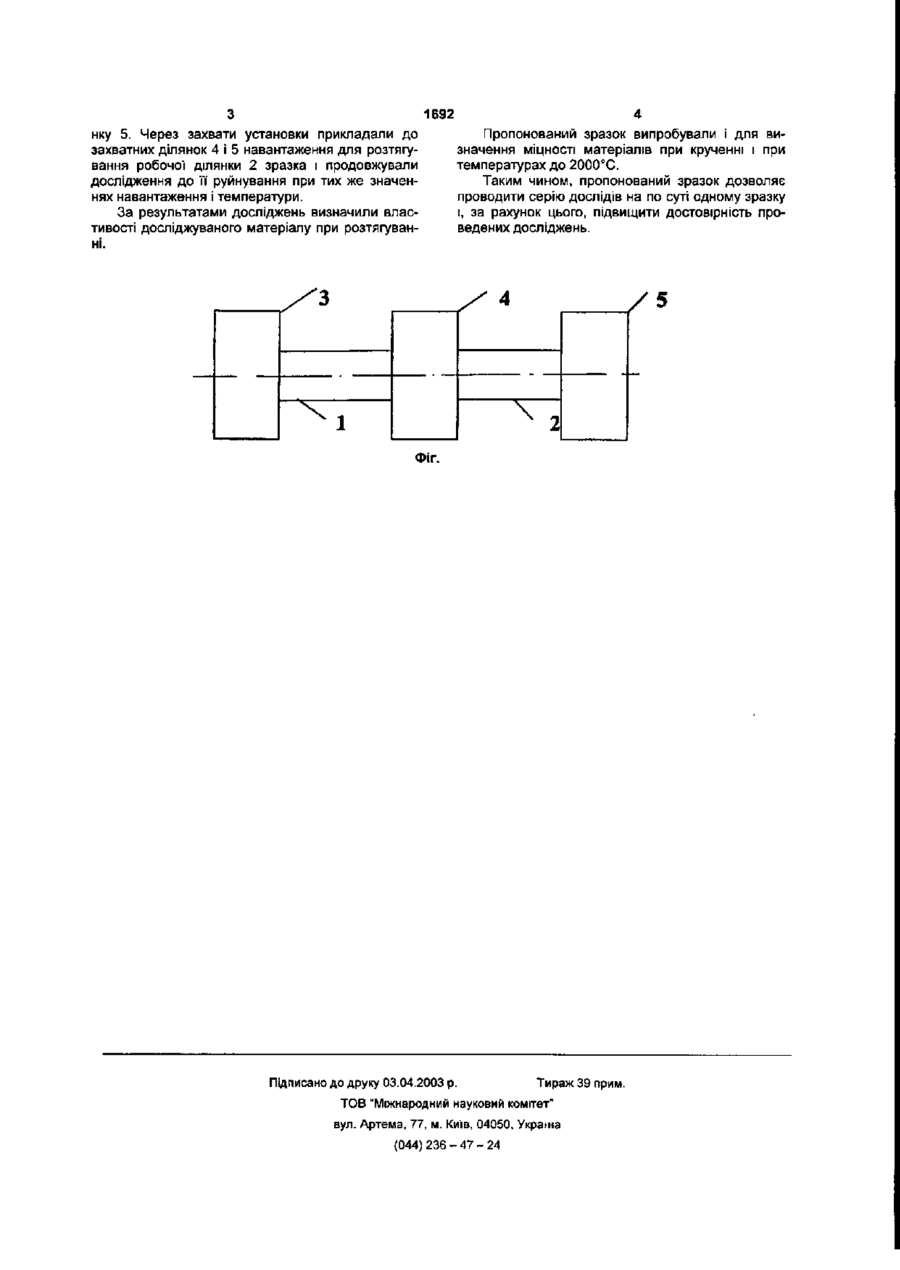

Зразок для випробування матеріалів на міцність, що має розташовані співісно робочу та захватні ділянки, який відрізняється тим, що зразок доповнений щонайменше ще однією робочою і захватною ділянками, а кожна робоча ділянка розташована між двома захватними. Пропонована корисна модель відноситься до засобів випробування конструкційних матеріалів на міцність, зокрема, до зразків для випробувань матеріалів на МІЦНІСТЬ, зокрема, при крученні. Найбільш близьким до пропонованої корисної моделі є зразок для випробування матеріалів на міцність, який має робочу та захватні ділянки (Авторское свидетельство СССР № 1539590, МПК 5 G01N3/60. Опубл. 30.01.90. Бюл.№4). Для дослідження використовують, як правило, серію зразків, при виготовлені кожного з яких досліджуваний матеріал отримує різні механічні пошкодження, а рівень залишкових напружень у зразках серії може бути суттєво різним, що знижує достовірність отриманих результатів і потребує збільшення кількості серії досліджуваних зразків. В основу пропонованої корисної моделі поставлено задачу створення такого зразка, який би дозволив підвищити достовірність отриманих результатів при дослідженні серп зразків і зменшити кількість досліджуваних зразків. Поставлена задача вирішується за рахунок створення умов для одночасного виготовлення і на одному обладнанні серії" зразків, що дозволяє створити при виготовленні серії тотожних зразків близький за значенням рівень залишкових напружень. Поставлена задача вирішується у пропонованій корисній моделі, яка, як і відомий зразок для випробування матеріалів на МІЦНІСТЬ, має розташовані СПІВІСНО робочу та захватні ділянки, а, відповідно до пропозиції, зразок доповнений, щонайменше, ще однією робочою і захватною ділянками, а кожна робоча ділянка розташована між двома захватними. Пропонована конструкція дозволяє підвищити достовірність результатів за рахунок створення умов для серії* досліджень по суті на одному зразку. Пропонований зразок дає змогу при проведені досліджень звести до мінімуму вплив механічних пошкоджень на результати експериментів, а отже підвищити їх достовірність, оскільки виготовляють один зразок для серії механічних досліджень виготовляють на одному робочому місці, що зменшує механічні пошкодження та вплив різних випадкових факторів пов'язаних з особливостями робочого обладнання. Пропонований зразок представлений на фіг. Зразок для випробування матеріалів на міцність, має робочі 1, 2 та захватні 3,4 і 5 ділянки, розташовані співвісно. Пропонований зразок працює так. Виготовили плаский зразок із анізотропного композиційного матеріалу для випробувань на міцність при розтягуванні. Захватні ділянки 3 і 4 закріпили у захватах установки СНТ-5П {не показана). [Установки для исследования механических свойств материалов и элементов конструкций. — Киев: Наукова думка. — 1982. — С. 10-11]. Навколо робочої ділянки 1 зразка закріпили пристрої для її нагрівання, а також реєстрації температури і деформування робочої ділянки (не показані). Через захвати установки прикладали до захватних ділянок 3 і 4 навантаження для розтягування робочої' ділянки 1 зразка. Нагрівали робочу ділянку 1 зразка до температури 800°С, реєстрували температуру 5 рівні навантаження й деформування робочої ділянки 1 під час її навантаження. Зразок досліджували до руйнування робочій ділянки 1. Потім ОДИН З захватів установки переуста но влювал и на другу захватну діля CM CD 1692 нку 5. Через захвати установки прикладали до захватних ділянок 4 і 5 навантаження для розтягування робочої ділянки 2 зразка і продовжували дослідження до її руйнування при тих же значеннях навантаження і температури. За результатами досліджень визначили властивості досліджуваного матеріалу при розтягуванні. 4 Пропонований зразок випробували і для визначення міцності матеріалів при крученні і при температурах до 2000°С. Таким чином, пропонований зразок дозволяє проводити серію дослідів на по суті одному зразку і, за рахунок цього, підвищити достовірність проведених досліджень. У г Ч 4 \ 1 2 Фіг. Підписано до друку 03.04.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
