Теплообмінний елемент

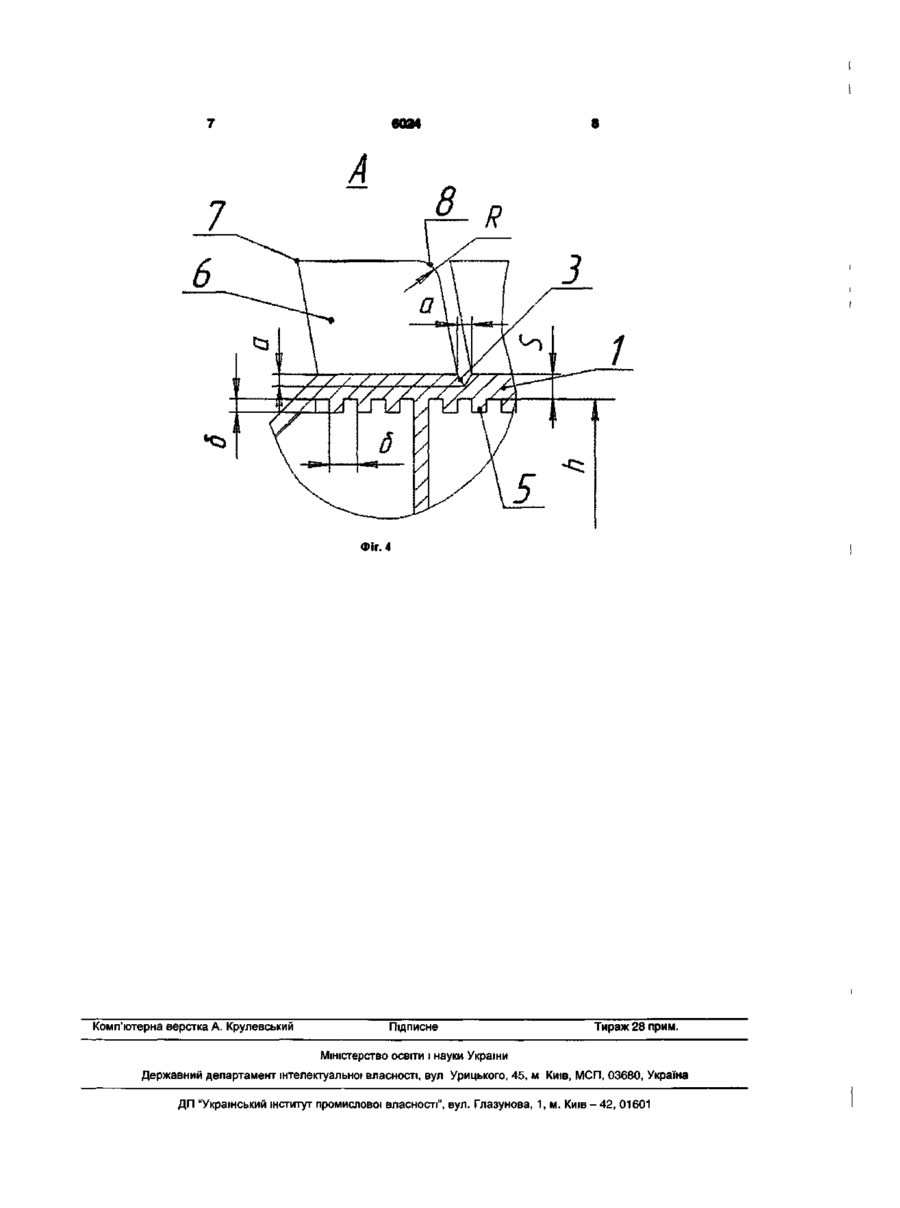

Теплообмінний елемент, що виконаний у вигляді плоскої труби з внутрішнім оребренням у вигляді поздовжніх каналів прямокутного перерізу та ЗОВНІШНІМ оребренням у вигляді поперечних пелюсткових ребер на зовнішніх горизонтальних площинах труби, який відрізняється тим, що плоска труба з двох ЗОВНІШНІХ бічних поздовжніх боків має стінки трикутної форми та на ЗОВНІШНІХ горизонтальних площинах - поздовжні трикутні канавки глибиною та шириною a=0,2-05S, де S - товщина стінки труби, та кроком від 3 до 20 мм, на поздовжніх горизонтальних стінках поздовжніх каналів Корисна модель належить до конструктивних трубчастих елементів для теплообмінних пристроїв і може бути вико ристана в машинобудуванні, теплоенергетиці, транспорті, холодильній промисловості, нафтогазопереробці, наприклад, в охолоджувачах компресорів, в охолоджувачах нафтопродуктів, у радіаторах автомобілів, у холодильних машинах Відомо різні конструкції теплообмінних елементів [авторські свідоцтва СРСР №507767, F28F 1/24, 1974, №517775, F28F 1/24, 1974, №711339, F24F 1/24, 1978, №1059412, F28F 1/24, 1982, №1673825, F28F 1/24, 1989] Основним недоліком зазначених конструкцій є недостатньо інтенсивний теплообмін Найближчим до корисної моделі, що заявляється, за технічною суттю є теплообмінний елемент у вигляді плоскої труби з поздовжніми внутрішніми каналами прямокутного перерізу, на стінках яких з боку великих сторін труби виконано виступи, що розміщено один проти одного Стінки великих сторін труби продовжено за й межі з утворенням на торцях труби поздовжніх ребер, а на поверхні великих сторін виконано ЗОВНІШНІ попе прямокутного перерізу внутрішнього оребрення виконані низькі ребра з кроком та висотою 5=0,05h-0,5h, де h - висота поздовжнього каналу, ширина якого B=0,5h-3,0h, поперечні пелюсткові ребра зовнішнього оребрення виконані ромбоподібної форми, нахиленими до горизонтальної площини труби у поперечному напряму та розміщеними між поздовжніми канавками, причому з одного боку плоскої труби - в один бік, а з другого в протилежний, поперечні пелюсткові ребра виконані з кроком t=0,1H-1,0H, де Н - висота поперечного пелюсткового ребра, та з гострою вершиною поперечного пелюсткового ребра у носовій частині і округленою вершиною поперечного пелюсткового ребра у хвостовій вершині, при цьому радіус скруглення R=0,1H-1,0H речні пелюсткові ребра, що мають біля основи зігнені ділянки Виступи виконано у вигляді локальних елементів, розміщених асиметрично Поздовжні ребра з одного торця труби розміщено під кутом одне до одного, а кромки ребер установлено у контакті Пелюсткові ребра розміщено по спіралі і мають перфорації на зігнутих ділянках [авторське свідоцтво СРСР №1578536, F28F 1/26, 1990] Дана конструкція теплообмінного елемента, як і попередні аналоги, вона не має достатньої інтенсивності теплообміну Крім того, зазначена конструкція недостатньо технологічна В основу корисної моделі поставлено задачу підвищення інтенсивності теплообміну шляхом збільшення поверхні теплообміну та турбулентності, а також підвищення технологічності Поставлену задачу вирішують тим, що в теплообмінному елементі у вигляді плоскої труби із внутрішнім оребренням у вигляді поздовжніх каналів прямокутного перерізу, та ЗОВНІШНІМ оребренням у вигляді поперечних пелюсткових ребер на ЗОВНІШНІХ горизонтальних площинах труби, згідно з корисною моделлю, плоска труба з двох ЗОВНІШНІХ бічних поздовжніх боків має стінки трикутної фор ео см о CD О) 6024 З Фіг. 4 Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
